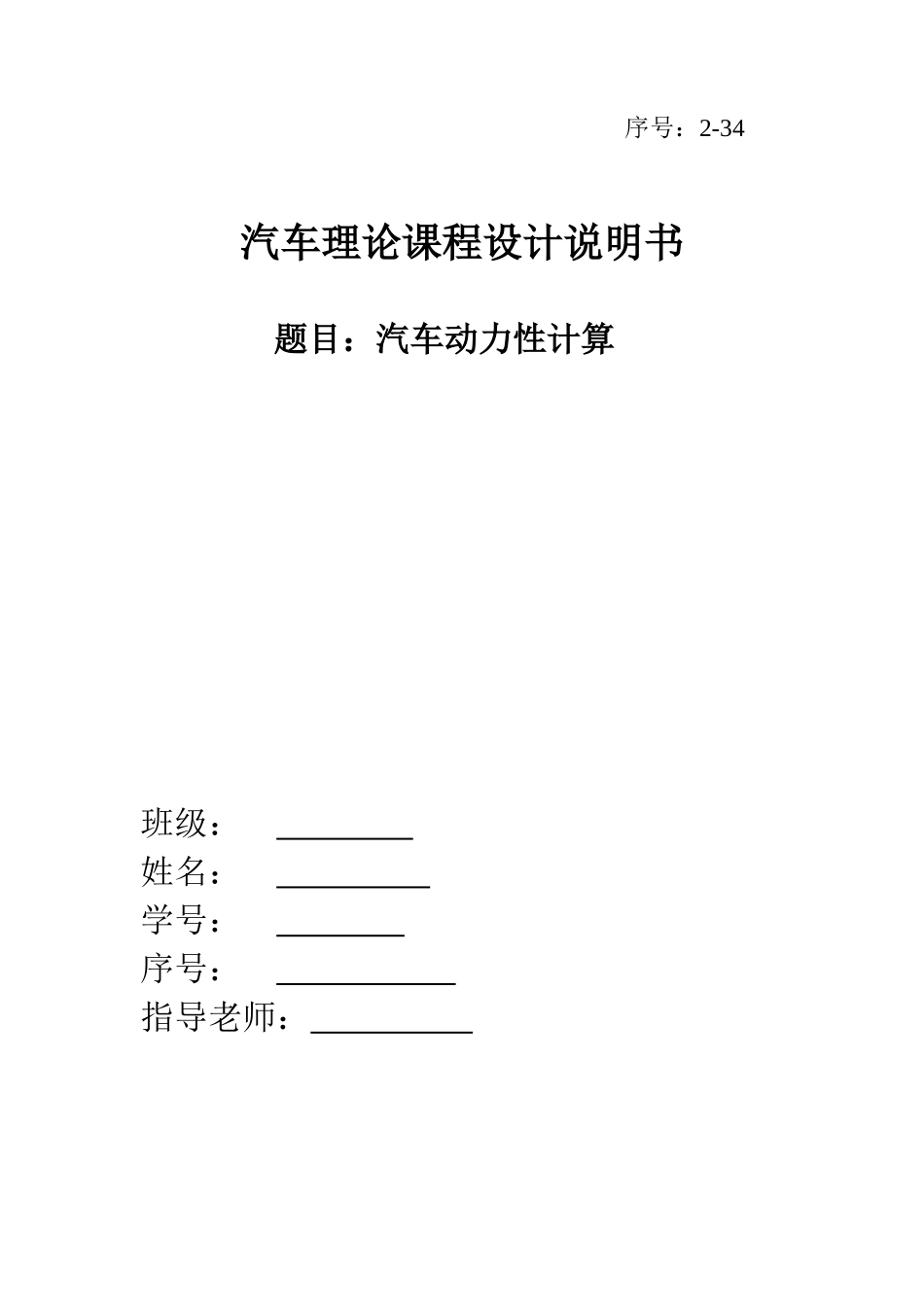

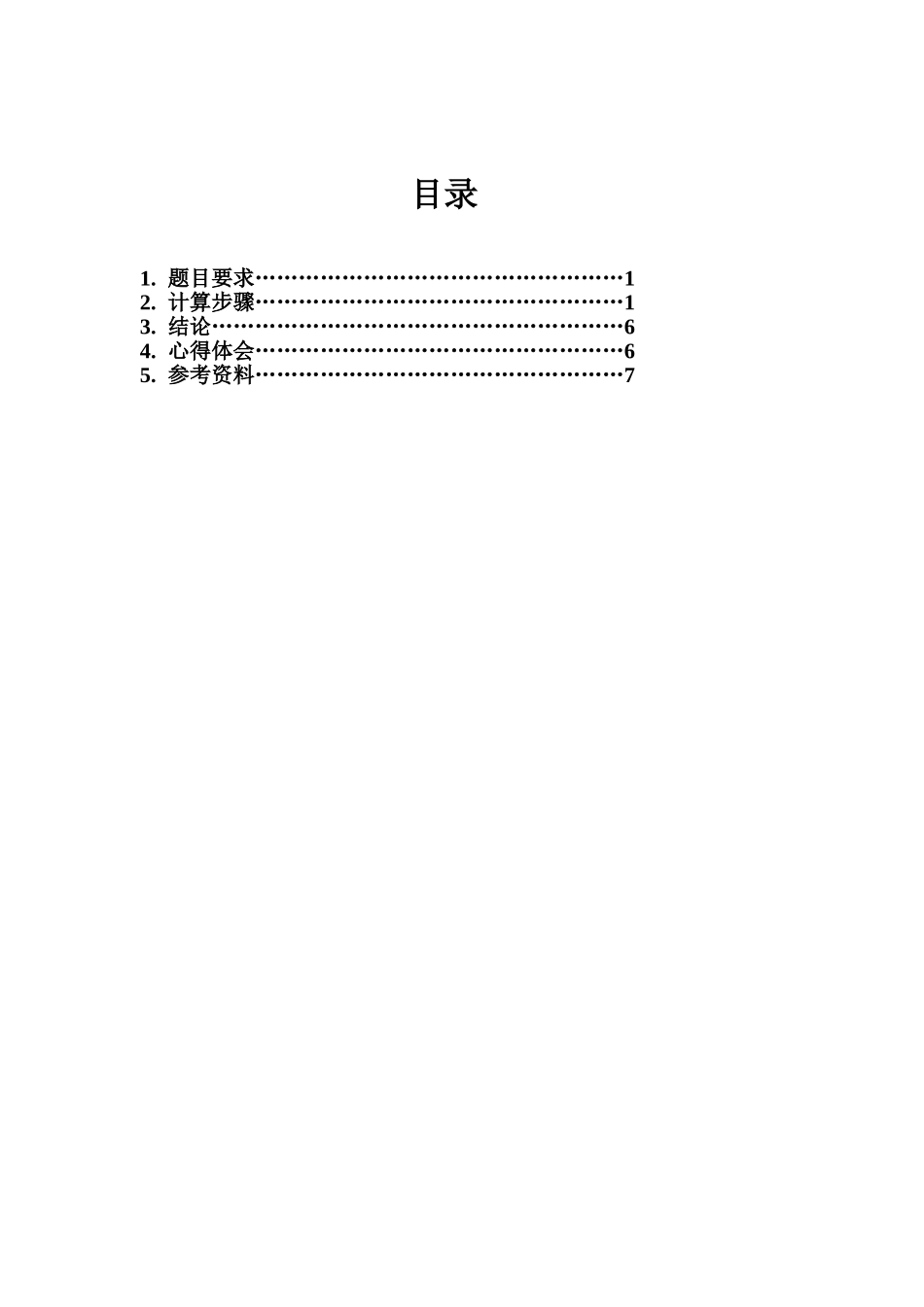

汽车理论课程设计说明书题目：汽车动力性计算班级： 姓名： 学号： 序号： 指导老师： 序号：2-34目录1. 题目要求……………………………………………12. 计算步骤……………………………………………13. 结论…………………………………………………64. 心得体会……………………………………………65. 参考资料……………………………………………71.题目要求确定一轻型货车的动力性能（5 挡）：1）根据书上所给的发动机使用外特性曲线拟合公式，绘制功率外特性和转矩外特性曲线；2）绘制驱动力---行驶阻力平衡图；3）绘制汽车等速行驶时发动机的负荷率图，画在一张图上（横坐标）；4）绘制动力特性图；5）绘制加速度曲线和加速度倒数曲线；6）绘制加速时间曲线，包括原地起步连续换挡加速时间和最高档和次高档加速时间（加速区间（初速度和末速度）根据国家标准 GB/T 12543－2025 规定选取，并且在说明书中具体说明选取；7）列表表示最高挡和次高挡在 20 整数倍车速的参数值；8）对动力性进行总体评价。轻型货车的有关数据：汽油发动机使用外特性的 Ttq-n 曲线的拟合公式为Ttq = -19.313+295.27() - 165.44()2 + 40.87()3 - 3.8445()4式中，Ttq为发动机转矩（N.m）；n 为发动机转速（r/min）。发动机的最低转速=600r/min，最高转速=4000r/min总质量 m=3880kg车轮半径 r=0.367m滚动阻力系数 f=0.011机械效率 ηT=0.85空气阻力系数 迎风面积 =2.77 主减速器传动比 =5.62飞轮转动惯量 =0.24kg.m2变速器传动比 （数据见下表）Ⅰ 挡Ⅱ 挡Ⅲ 挡Ⅳ 挡Ⅴ 挡五挡变速器5.562.7691.6441.000.793轴距 L=3.2m；质心至前轴距离（满载） a=1.947m质心高（满载） =0.9m2. 计算步骤1）根据所给发动机使用外特性曲线拟合公式，绘制 Pe-n 和 Ttq-n 曲线：由所给发动机使用外特性曲线拟合公式，将两条曲线放在一个坐标系里，如图 1 所示：5001000 1500 20002500 3000 35004000100120140160180n / (r/min)Ttq / (Nm) 5001000 1500 20002500 3000 35004000020406080Pe / (kW) Ttq Pe转 矩功 率图 1 发动机外特性中的功率与转矩曲线 2）绘制驱动力-行驶阻力平衡图：根据公式 在 MATLAB 里猎取驱动力-行驶阻力平衡图如图 2 所示。02040608010012014002000400060008000100001200014000Ua/(km/h)F/NFt1Ft2Ft3Ft4Ft5Ff+Fw Ft1Ft2Ft3Ft4Ft5Fz图 2 驱动力-行驶阻力平衡图3）绘制...
