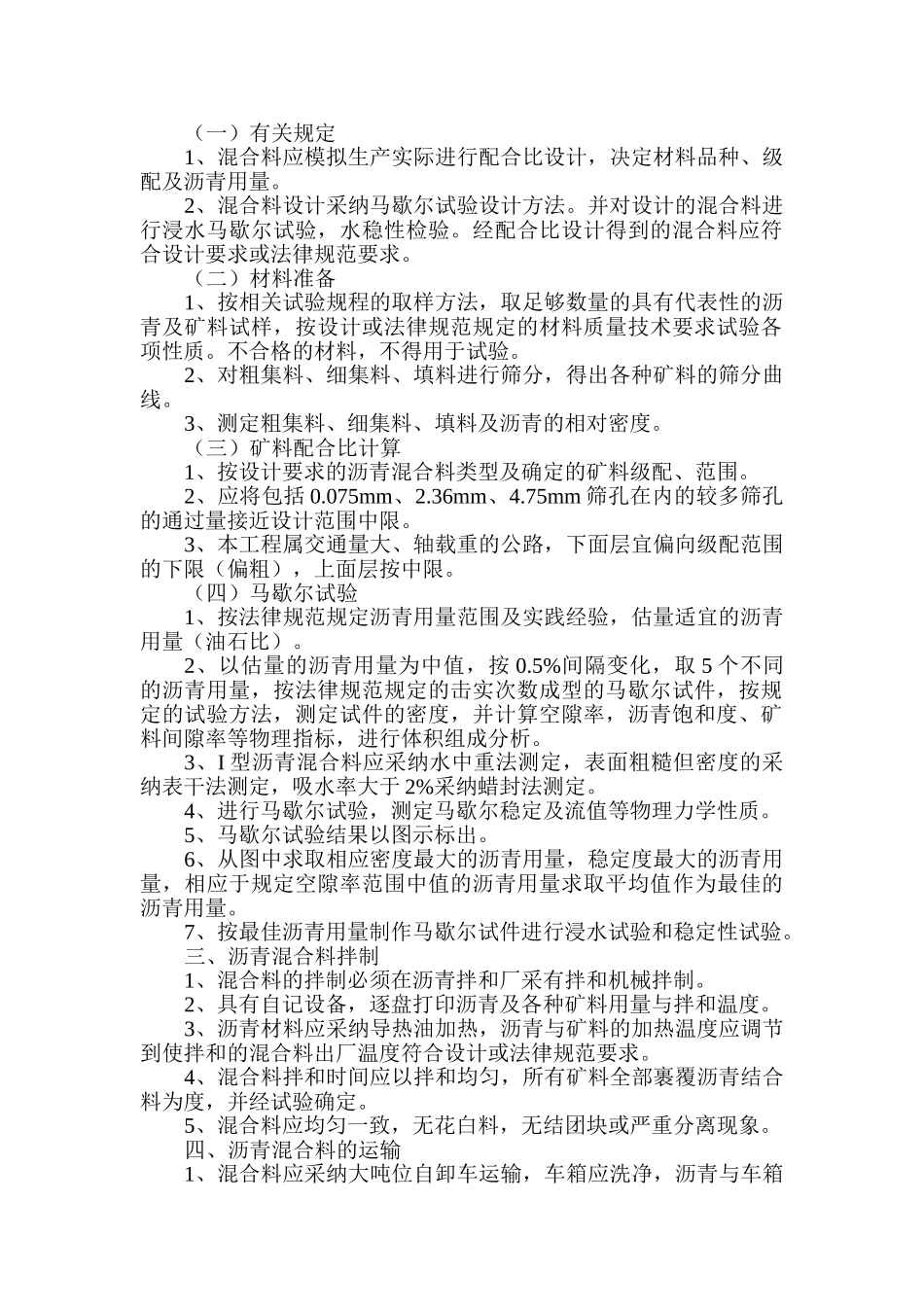

沥青砼路面面层监理实施细则 一、设计文件规定：（一）沥青砼路面面层结构为：机动车道结构形式如下：（1）3cm 细粒式沥青砼；（2）6cm 中粒式沥青砼，沥青下封层。非机动车道结构形式如下：（1）3cm 细粒式沥青混凝土；（2）5cm 中粒式沥青混凝土。（二）沥青混合料压实度≥94%。（三）沥青材料采纳 AH-70，其技术指标如下表：针入度25℃，100g·5s(0.1mm)延度 5cm/min15℃(cm)软化点(环球法)(℃)闪点（COC）(℃)含蜡量(蒸馏法)（％）密度(15℃)(g/cm2)溶解度(三氯乙烯)(％)60~8010045~54≮230≯3实测记录≮99（四）热拌沥青混合料马歇尔实验技术指标如下表：击实次数（次）稳定度（KN）流值(0.1mm)空隙率（%）沥青饱和度（%）残留稳定度（%）AC-16（I）两面各75>7.520~403~570~85>75AC-25（I）两面各75>7.520~453~570~85>75（五）矿料级配和沥青用量应满足下表（方孔筛）：通过下列筛孔（方子筛 mm）的质量百分率（%）沥青用量（%）31.526.5191613.29.54.752.361.180.60.30.15 0.075沥青砼细粒AC-16 I －－10095-10075--9058--7842--6332--5022--3716--2811--217--54--84.0--6.0中粒AC-25I10095--10095--10062-80 53-73 43-63 32-52 25-42 18-32 13-25 8-185-134--84.0--6.0（六）热拌沥青混合料施工温度按下表控制：沥青标号沥青加热温度℃矿 料 温 度沥青混合料出厂正常温度℃摊铺碾压温度℃间隙式拌和机℃连续式拌和机℃AH-70150~170比沥青加热温度高 10 至 20比沥青加热温度高 5 至 10140~165110~140二、热拌沥青砼配合比设计（一）有关规定1、混合料应模拟生产实际进行配合比设计，决定材料品种、级配及沥青用量。2、混合料设计采纳马歇尔试验设计方法。并对设计的混合料进行浸水马歇尔试验，水稳性检验。经配合比设计得到的混合料应符合设计要求或法律规范要求。（二）材料准备1、按相关试验规程的取样方法，取足够数量的具有代表性的沥青及矿料试样，按设计或法律规范规定的材料质量技术要求试验各项性质。不合格的材料，不得用于试验。2、对粗集料、细集料、填料进行筛分，得出各种矿料的筛分曲线。3、测定粗集料、细集料、填料及沥青的相对密度。（三）矿料配合比计算1、按设计要求的沥青混合料类型及确定的矿料级配、范围。2、应将包括 0.075mm、2.36mm、4.75mm 筛孔在内的较多筛孔的通过量接近设计范围中限。3、本工程属交通量大、轴载重的公路，下面层宜偏向级配范围的下限（偏粗），上面层按中限。（...
