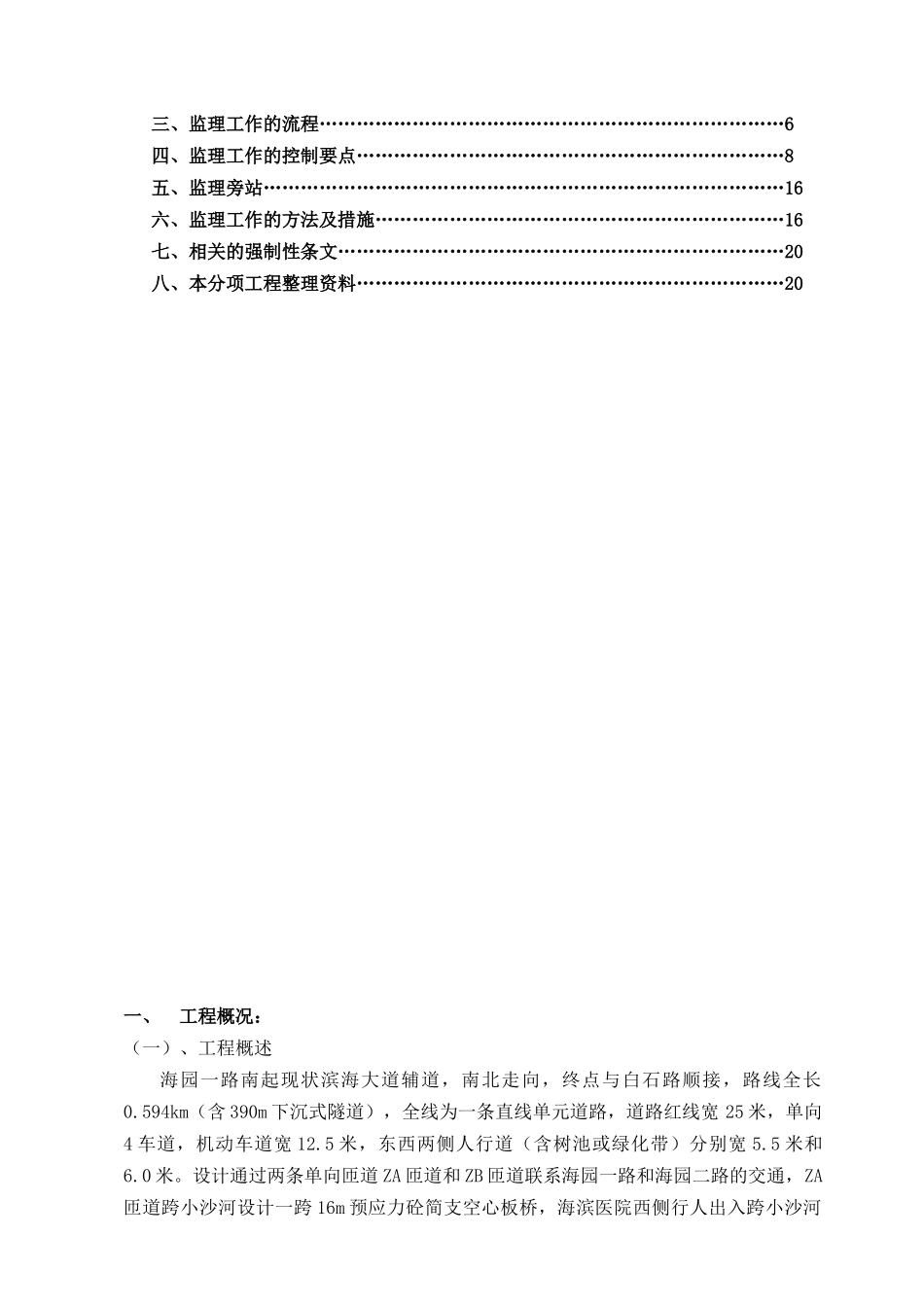

海园一路（下沉隧道）市政工程沥青路面及附属工程监 理 细 则编制人： 审核人： 编制日期： 深圳市邦迪工程顾问有限公司目 录一、工程概况…………………………………………………………………………2 二、监理工作依据……………………………………………………………………6三、监理工作的流程…………………………………………………………………6四、监理工作的控制要点……………………………………………………………8五、监理旁站…………………………………………………………………………16六、监理工作的方法及措施…………………………………………………………16七、相关的强制性条文………………………………………………………………20八、本分项工程整理资料……………………………………………………………20一、工程概况：（一）、工程概述海园一路南起现状滨海大道辅道，南北走向，终点与白石路顺接，路线全长0.594km（含 390m 下沉式隧道），全线为一条直线单元道路，道路红线宽 25 米，单向4 车道，机动车道宽 12.5 米，东西两侧人行道（含树池或绿化带）分别宽 5.5 米和6.0 米。设计通过两条单向匝道 ZA 匝道和 ZB 匝道联系海园一路和海园二路的交通，ZA匝道跨小沙河设计一跨 16m 预应力砼简支空心板桥，海滨医院西侧行人出入跨小沙河人行桥设计一跨 21m 预应力砼简支空心板桥。海园一路下沉隧道主要服务于滨海医院交通，隧道在中部开口与滨海医院负一层实现直接互通；滨海医院负一层与地面之间人员通行采纳南、北侧人行天桥组织交通。（二）、设计技术概况一）设计技术标准1、道路等级：城市 I 级支路2、设计车速：30km∕h3、设计年限：15 年4、荷载等级：桥涵、路基公路—Ⅰ级 路基 标准轴载 BZZ-100 ；5、设计最大纵坡 4.95％6、设计最小曲线半径：R=0；7、设计洪水频率：路基：1/100；小桥：1/50；8、抗震设计：抗震设防烈度为 7 度；9、沥青混凝土路面设计使用年限为 15 年。二）设计技术参数1、横断面布置1）、车行道宽度： 主车道：12.5m，设计车行道宽度按 3/3.25/3.5(实施宽度受限)控制；ZA 匝道：3.5m；ZB 匝道：2）、道路总宽度：道路全宽 25m，标准横断面布置为 6.0m（人行道+非机动车道）+0.25m（隧道内防撞墙）+12.5m（机动车道）+0.75m（隧道内检修道）+5.5m（人行道+非机动车道）。3）、ZA 匝道：全宽 8.0m，标准横断面布置为 0.5m（土路肩）+1.0m（硬路肩）...
