洞口临边防护技术交底

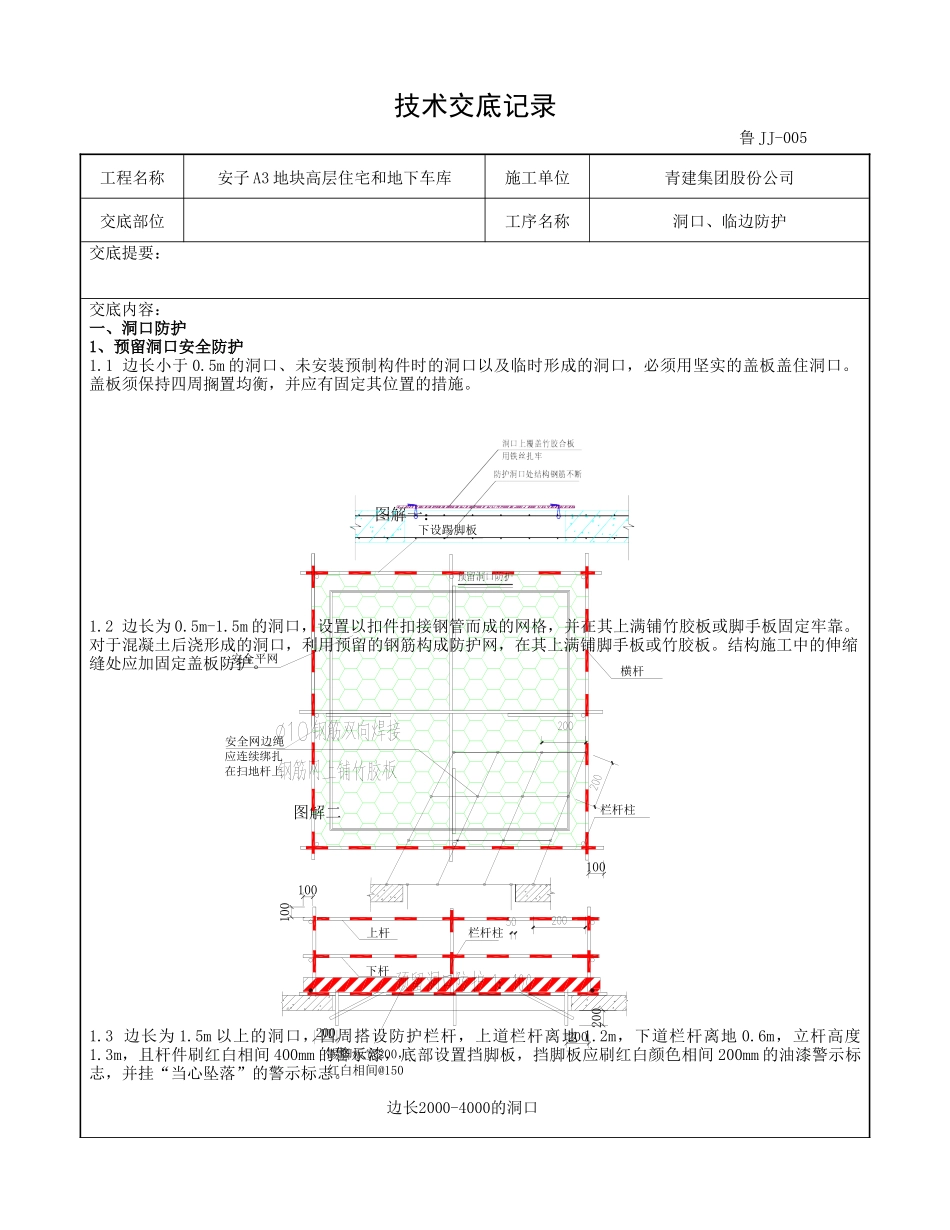

技术交底记录 鲁 JJ-005工程名称安子 A3 地块高层住宅和地下车库施工单位青建集团股份公司交底部位工序名称洞口、临边防护交底提要： 交底内容：一、洞口防护1、预留洞口安全防护1.1 边长小于 0.5m 的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。图解一：1.2 边长为 0.5m-1.5m 的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。图解二1.3 边长为 1.5m 以上的洞口，四周搭设防护栏杆，上道栏杆离地 1.2m，下道栏杆离地 0.6m，立杆高度1.3m，且杆件刷红白相间 400mm 的警示漆，底部设置挡脚板，挡脚板应刷红白颜色相间 200mm 的油漆警示标志，并挂“当心坠落”的警示标志。下设踢脚板横杆栏杆柱上杆下杆栏杆柱200200边长2000-4000的洞口安全平网安全网边绳应连续绑扎在扫地杆上踢脚板宽200，红白相间@150100200100100图解三2、电梯井口安全防护2.1 电梯门洞处，应用 Ф14～Ф16 钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于 1200mm，竖向钢筋间距不大于 150mm。2.2 电梯井内首层和首层以上每隔两层（不大于 10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于 20mm，网底距下方物体（或横杆）不得小于 3m。2.3 施工层应搭设操作平台，并满铺跳板。 2.4 施工中，电梯井不得作为垂直运输通道和垃圾通道。预留洞口防护3、管道井口安全防护管道井口安全防护同临边防护做法。二、临边防护1、楼层、阳台、平台临边安全防护2.1 凡坠落高度在 2m 以上（含 2m）,临边无防护设施的楼层、阳台平台，必须设置临边防护设施。2.2 防护采纳钢管扣件搭设，钢管横杆和栏杆柱均采纳 φ48*3.5mm 的管材，上道栏杆离地 1.2m，下道栏杆离地 0.6m，立杆高度 1.3m，立杆间距 2m。立杆必须使用剪力墙内螺栓孔用铁丝绑扎牢固或使用植入混凝土内的钢卡固定牢固。2.3 钢管表面涂刷红白相间 400mm 的警示漆，栏杆内侧张挂“当心坠落”的安全警示标志。2.4 防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于 18cm 的挡脚板，挡脚板与下边的空隙不应大于 10mm。挡脚板应刷红白颜色相间 200mm 的油漆警示标志。2.5 当临边的外侧面临街道...
