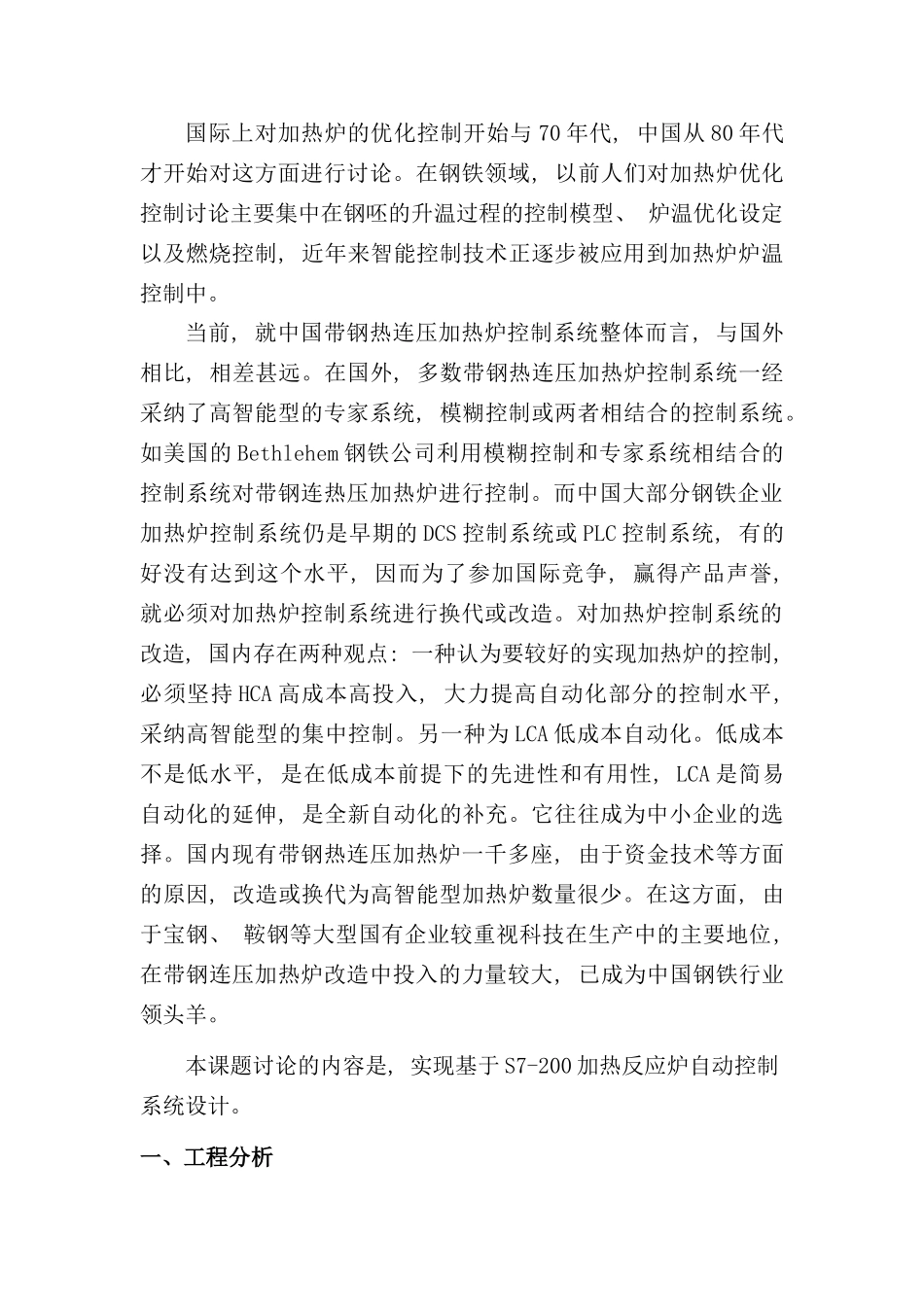

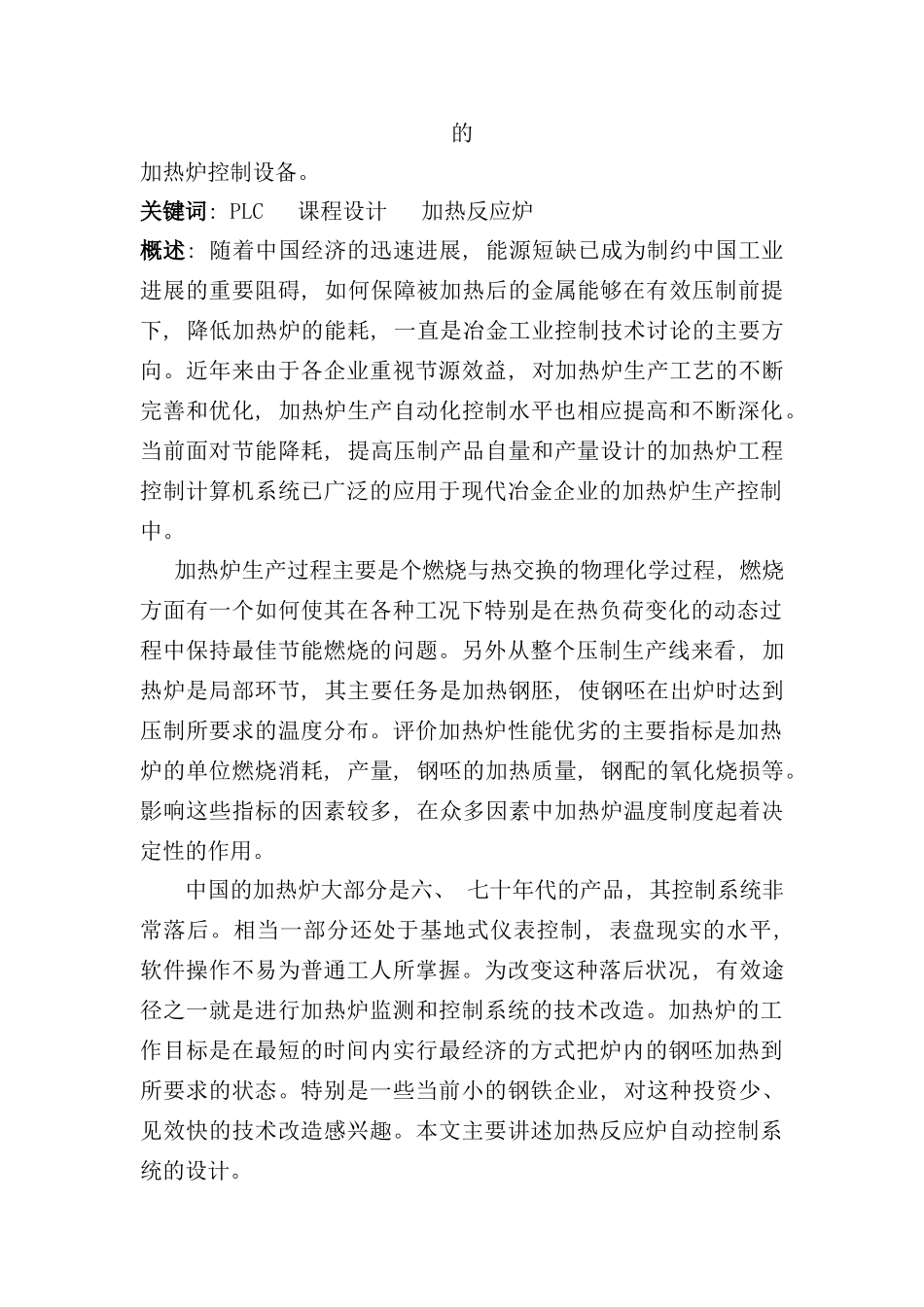

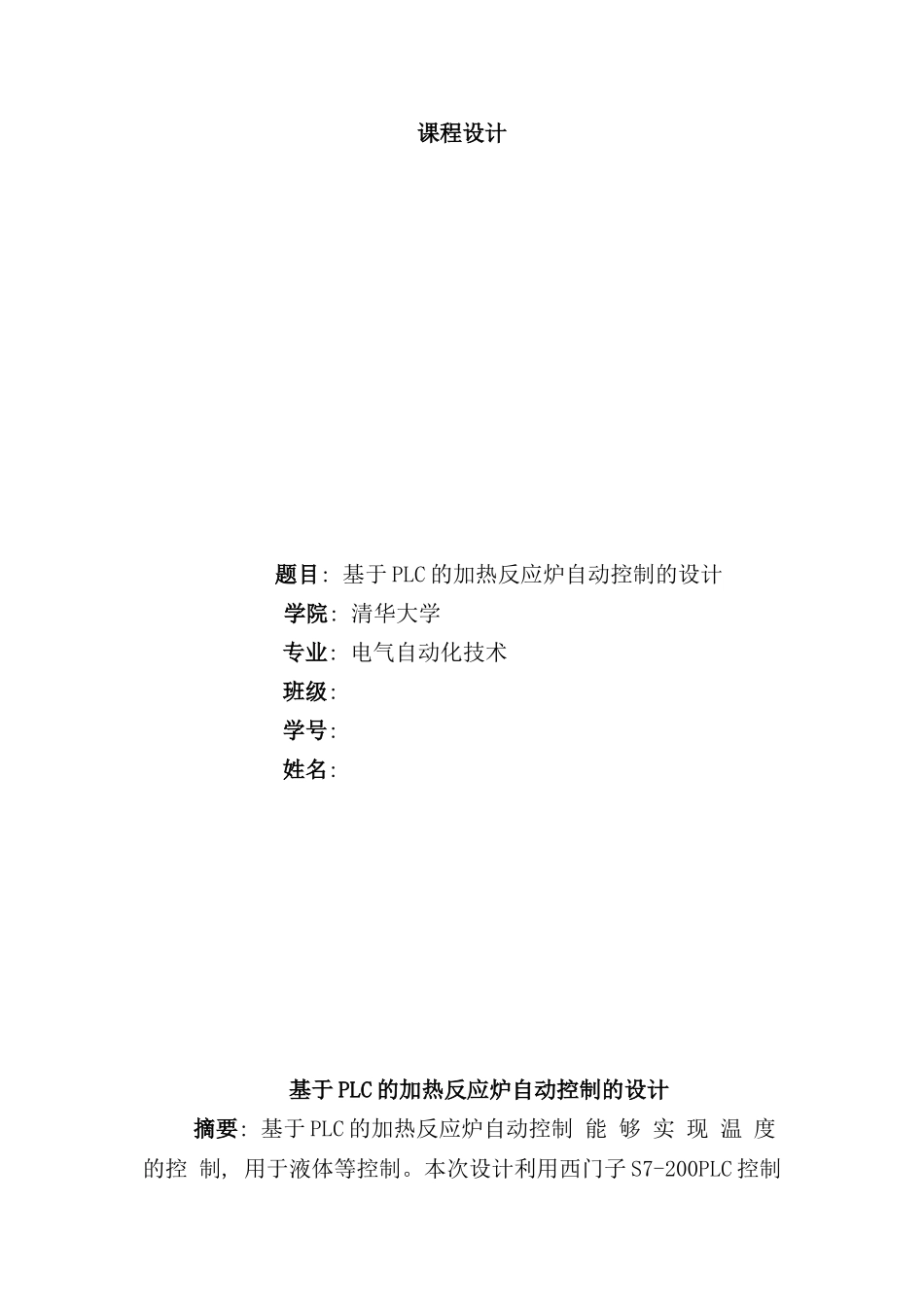

课程设计题目: 基于 PLC 的加热反应炉自动控制的设计学院: 清华大学专业: 电气自动化技术班级: 学号: 姓名: 基于 PLC 的加热反应炉自动控制的设计 摘要: 基于 PLC 的加热反应炉自动控制 能 够 实 现 温 度 的控 制, 用于液体等控制。本次设计利用西门子 S7-200PLC 控制的加热炉控制设备。关键词: PLC 课程设计 加热反应炉概述: 随着中国经济的迅速进展, 能源短缺已成为制约中国工业进展的重要阻碍, 如何保障被加热后的金属能够在有效压制前提下, 降低加热炉的能耗, 一直是冶金工业控制技术讨论的主要方向。近年来由于各企业重视节源效益, 对加热炉生产工艺的不断完善和优化, 加热炉生产自动化控制水平也相应提高和不断深化。当前面对节能降耗, 提高压制产品自量和产量设计的加热炉工程控制计算机系统已广泛的应用于现代冶金企业的加热炉生产控制中。 加热炉生产过程主要是个燃烧与热交换的物理化学过程, 燃烧方面有一个如何使其在各种工况下特别是在热负荷变化的动态过程中保持最佳节能燃烧的问题。另外从整个压制生产线来看, 加热炉是局部环节, 其主要任务是加热钢胚, 使钢呸在出炉时达到压制所要求的温度分布。评价加热炉性能优劣的主要指标是加热炉的单位燃烧消耗, 产量, 钢呸的加热质量, 钢配的氧化烧损等。影响这些指标的因素较多, 在众多因素中加热炉温度制度起着决定性的作用。中国的加热炉大部分是六、 七十年代的产品, 其控制系统非常落后。相当一部分还处于基地式仪表控制, 表盘现实的水平, 软件操作不易为普通工人所掌握。为改变这种落后状况, 有效途径之一就是进行加热炉监测和控制系统的技术改造。加热炉的工作目标是在最短的时间内实行最经济的方式把炉内的钢呸加热到所要求的状态。特别是一些当前小的钢铁企业, 对这种投资少、 见效快的技术改造感兴趣。本文主要讲述加热反应炉自动控制系统的设计。国际上对加热炉的优化控制开始与 70 年代, 中国从 80 年代才开始对这方面进行讨论。在钢铁领域, 以前人们对加热炉优化控制讨论主要集中在钢呸的升温过程的控制模型、 炉温优化设定以及燃烧控制, 近年来智能控制技术正逐步被应用到加热炉炉温控制中。当前, 就中国带钢热连压加热炉控制系统整体而言, 与国外相比, 相差甚远。在国外, 多数带钢热连压加热炉控制系统一经采纳了高智能型的专家系统, 模糊控制或两者相结合的控制系统。如美国的 Bethlehem 钢铁公司利用...
