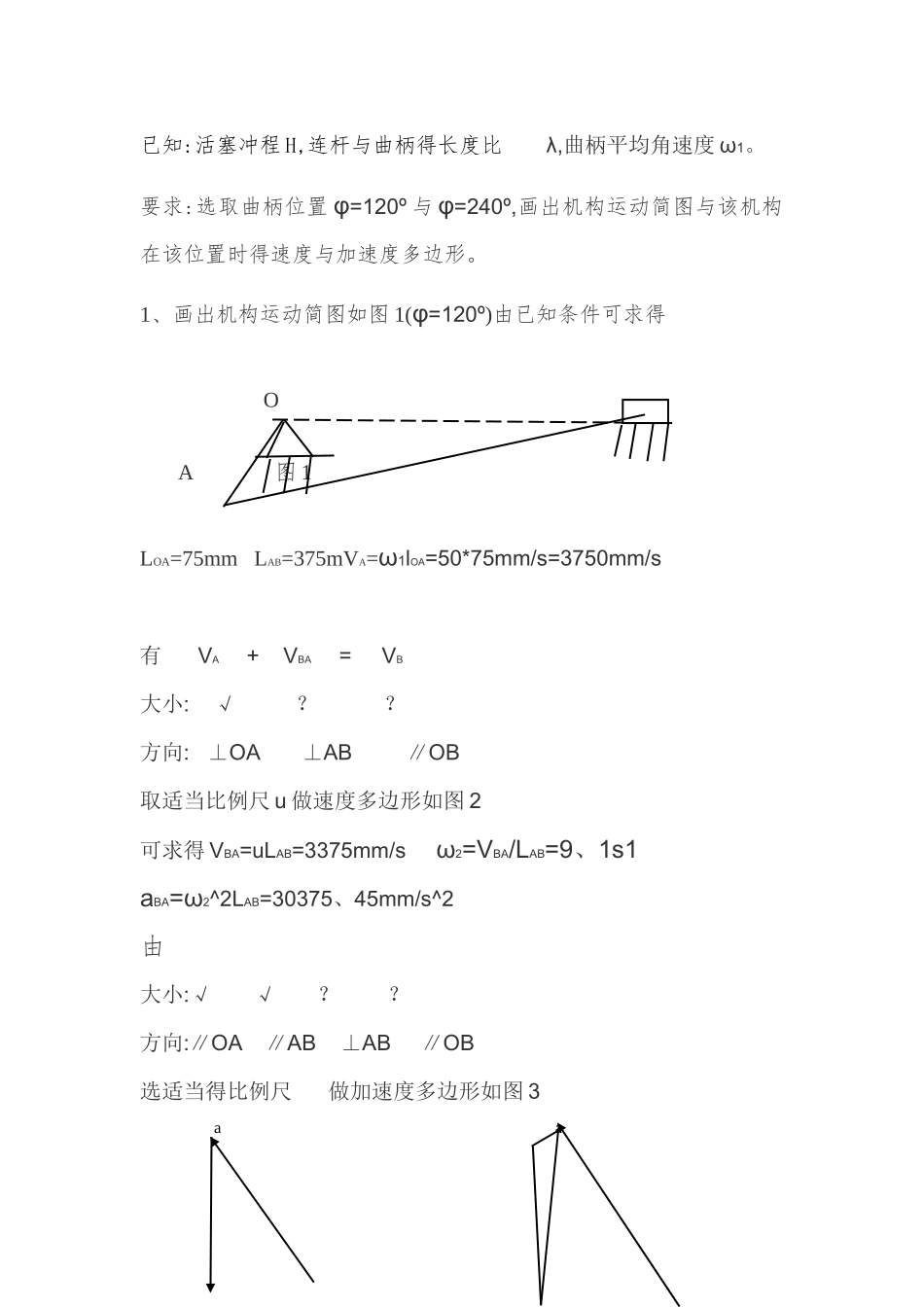

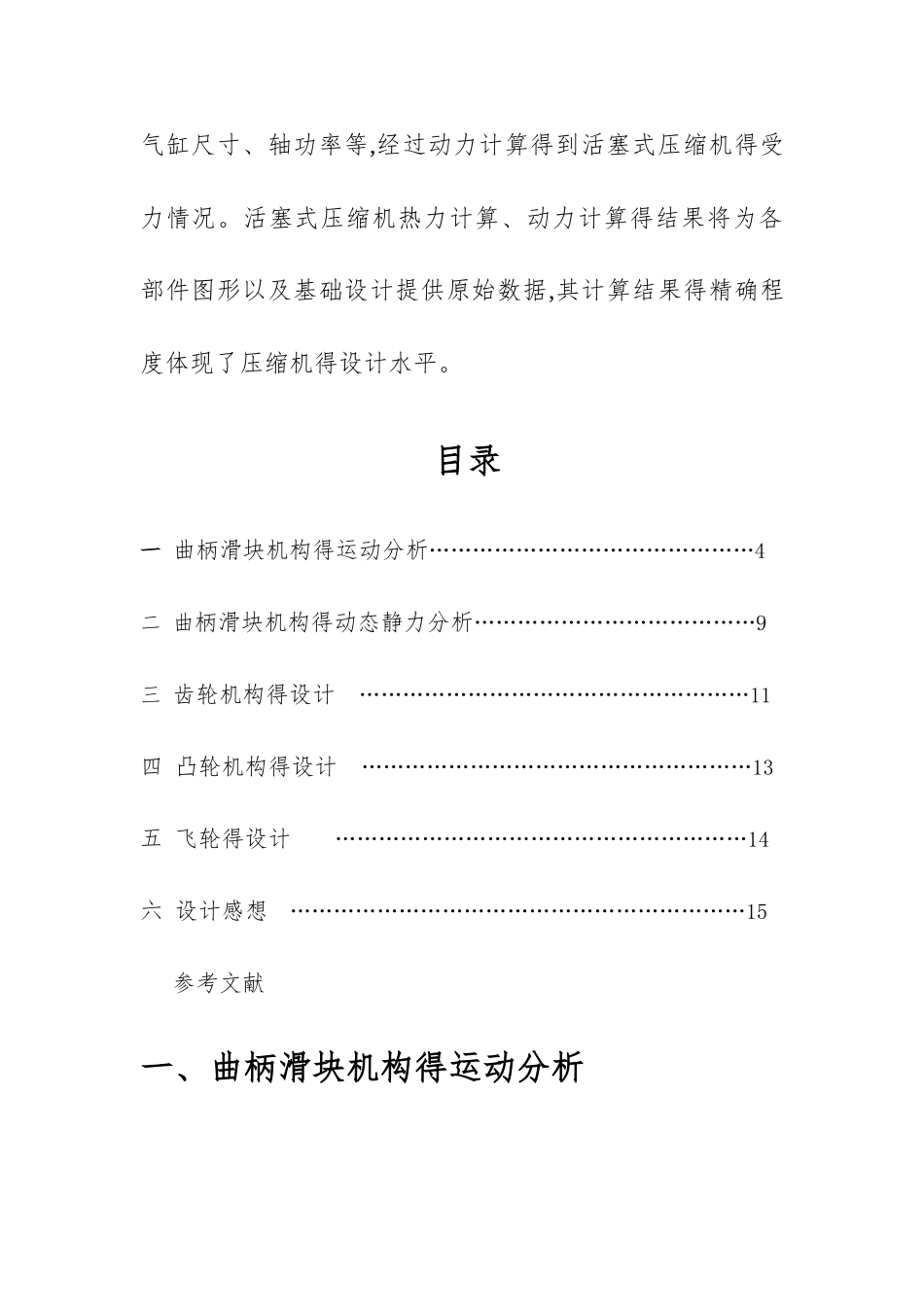

学号2025成绩 课程设计说明书课程名称 机械原理题目名称 活塞式气机专 业 机械设计与制造及自动化姓 名 张 亚指导老师 毕平2025 年 12 月 26 日 前言活塞式压气机在国民经济各部门占有重要得地位,在各工业部门都活得广泛得应用。 往复式压缩机就是工业上使用量大、面广得一种通用机械。立式压缩机就是往复活塞式压缩机得一种,属于容积式压缩机,就是利用活塞在气缸中运动对气体进行挤压,使气体压力提高。 热力计算、动力计算就是压缩机设计计算中基本,又就是最重要得一项工作,根据任务书提供得介质、气量、压力等参数要求,经过计算得到压缩机得相关参数,如级数、列数、气缸尺寸、轴功率等,经过动力计算得到活塞式压缩机得受力情况。活塞式压缩机热力计算、动力计算得结果将为各部件图形以及基础设计提供原始数据,其计算结果得精确程度体现了压缩机得设计水平。 目录一 曲柄滑块机构得运动分析………………………………………4二 曲柄滑块机构得动态静力分析…………………………………9三 齿轮机构得设计 ………………………………………………11四 凸轮机构得设计 ………………………………………………13五 飞轮得设计 …………………………………………………14六 设计感想 ………………………………………………………15 参考文献一、曲柄滑块机构得运动分析已知:活塞冲程 H,连杆与曲柄得长度比 λ,曲柄平均角速度 ω1。要求:选取曲柄位置 φ=120º 与 φ=240º,画出机构运动简图与该机构在该位置时得速度与加速度多边形。1、画出机构运动简图如图 1(φ=120º)由已知条件可求得O A 图 1LOA=75mm LAB=375mVA=ω1lOA=50*75mm/s=3750mm/s有 VA + VBA = VB大小: √ ? ?方向: ⊥OA ⊥AB ∥OB取适当比例尺 u 做速度多边形如图 2可求得 VBA=uLAB=3375mm/s ω2=VBA/LAB=9、1s1aBA=ω2^2LAB=30375、45mm/s^2由 大小:√ √ ? ?方向:∥OA ∥AB ⊥AB ∥OB选适当得比例尺 做加速度多边形如图 3aapbp 图 2 图 3 由 由此得已知构件得重量 G,重心 S 得位置与绕重心轴得转动惯量 J,示意如图,数据见表1、对 2、3 组成得基本杆组受力分析如图 4 图 4各需量加上计算所得,对 B 点取矩有则求得 ====== 980、3N由于大小: ? √ √ √ √ √ ?方向: √ √ √ √ √ √ √ 作受力多边形如图 5C e 图 5可以求出各个平衡力,其中 如图所示对构件 1 作受力...
