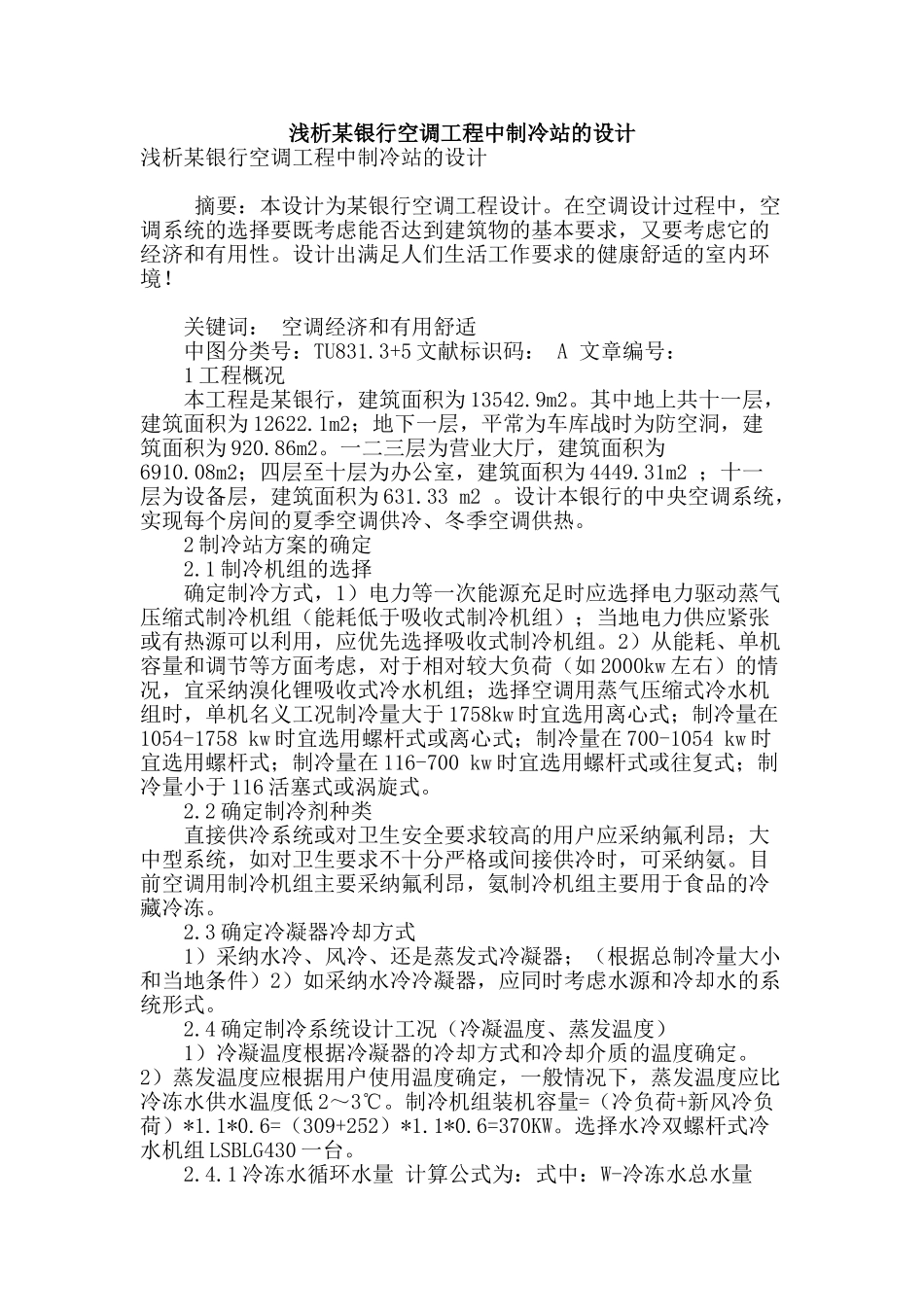

浅析某银行空调工程中制冷站的设计

浅析某银行空调工程中制冷站的设计浅析某银行空调工程中制冷站的设计 摘要：本设计为某银行空调工程设计。在空调设计过程中，空调系统的选择要既考虑能否达到建筑物的基本要求，又要考虑它的经济和有用性。设计出满足人们生活工作要求的健康舒适的室内环境！ 关键词： 空调经济和有用舒适 中图分类号：TU831.3+5 文献标识码： A 文章编号： 1 工程概况 本工程是某银行，建筑面积为 13542.9m2。其中地上共十一层，建筑面积为 12622.1m2；地下一层，平常为车库战时为防空洞，建筑面积为 920.86m2。一二三层为营业大厅，建筑面积为6910.08m2；四层至十层为办公室，建筑面积为 4449.31m2 ；十一层为设备层，建筑面积为 631.33 m2 。设计本银行的中央空调系统，实现每个房间的夏季空调供冷、冬季空调供热。 2 制冷站方案的确定 2.1 制冷机组的选择 确定制冷方式，1）电力等一次能源充足时应选择电力驱动蒸气压缩式制冷机组（能耗低于吸收式制冷机组）；当地电力供应紧张或有热源可以利用，应优先选择吸收式制冷机组。2）从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如 2000kw 左右）的情况，宜采纳溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量大于 1758kw 时宜选用离心式；制冷量在1054-1758 kw 时宜选用螺杆式或离心式；制冷量在 700-1054 kw 时宜选用螺杆式；制冷量在 116-700 kw 时宜选用螺杆式或往复式；制冷量小于 116 活塞式或涡旋式。 2.2 确定制冷剂种类 直接供冷系统或对卫生安全要求较高的用户应采纳氟利昂；大中型系统，如对卫生要求不十分严格或间接供冷时，可采纳氨。目前空调用制冷机组主要采纳氟利昂，氨制冷机组主要用于食品的冷藏冷冻。 2.3 确定冷凝器冷却方式 1）采纳水冷、风冷、还是蒸发式冷凝器；（根据总制冷量大小和当地条件）2）如采纳水冷冷凝器，应同时考虑水源和冷却水的系统形式。 2.4 确定制冷系统设计工况（冷凝温度、蒸发温度） 1）冷凝温度根据冷凝器的冷却方式和冷却介质的温度确定。2）蒸发温度应根据用户使用温度确定，一般情况下，蒸发温度应比冷冻水供水温度低 2～3℃。制冷机组装机容量=（冷负荷+新风冷负荷）*1.1*0.6=（309+252）*1.1*0.6=370KW。选择水冷双螺杆式冷水机组 LSBLG430 一台。 2.4.1 冷冻水循环水量 计算公式为：式中：W-冷冻水总水量（m3/s）；1.1～1.2-出于安全考虑的附加值，单泵取 1.1，两泵...
