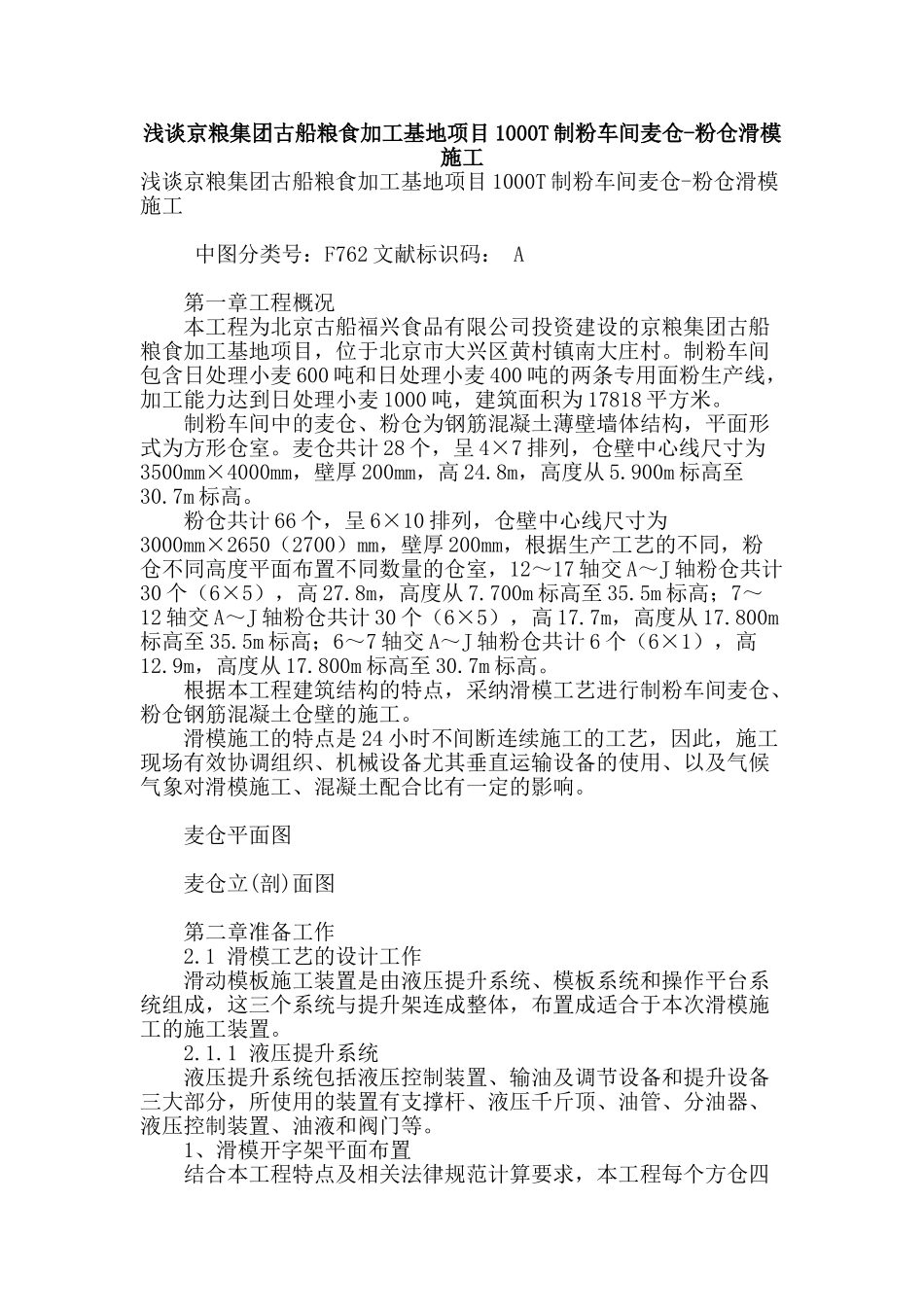

浅谈京粮集团古船粮食加工基地项目 1000T 制粉车间麦仓-粉仓滑模施工浅谈京粮集团古船粮食加工基地项目 1000T 制粉车间麦仓-粉仓滑模施工 中图分类号：F762 文献标识码： A 第一章工程概况 本工程为北京古船福兴食品有限公司投资建设的京粮集团古船粮食加工基地项目，位于北京市大兴区黄村镇南大庄村。制粉车间包含日处理小麦 600 吨和日处理小麦 400 吨的两条专用面粉生产线，加工能力达到日处理小麦 1000 吨，建筑面积为 17818 平方米。 制粉车间中的麦仓、粉仓为钢筋混凝土薄壁墙体结构，平面形式为方形仓室。麦仓共计 28 个，呈 4×7 排列，仓壁中心线尺寸为3500mm×4000mm，壁厚 200mm，高 24.8m，高度从 5.900m 标高至30.7m 标高。 粉仓共计 66 个，呈 6×10 排列，仓壁中心线尺寸为3000mm×2650（2700）mm，壁厚 200mm，根据生产工艺的不同，粉仓不同高度平面布置不同数量的仓室，12～17 轴交 A～J 轴粉仓共计30 个（6×5），高 27.8m，高度从 7.700m 标高至 35.5m 标高；7～12 轴交 A～J 轴粉仓共计 30 个（6×5），高 17.7m，高度从 17.800m标高至 35.5m 标高；6～7 轴交 A～J 轴粉仓共计 6 个（6×1），高12.9m，高度从 17.800m 标高至 30.7m 标高。 根据本工程建筑结构的特点，采纳滑模工艺进行制粉车间麦仓、粉仓钢筋混凝土仓壁的施工。 滑模施工的特点是 24 小时不间断连续施工的工艺，因此，施工现场有效协调组织、机械设备尤其垂直运输设备的使用、以及气候气象对滑模施工、混凝土配合比有一定的影响。 麦仓平面图 麦仓立(剖)面图 第二章准备工作 2.1 滑模工艺的设计工作 滑动模板施工装置是由液压提升系统、模板系统和操作平台系统组成，这三个系统与提升架连成整体，布置成适合于本次滑模施工的施工装置。 2.1.1 液压提升系统 液压提升系统包括液压控制装置、输油及调节设备和提升设备三大部分，所使用的装置有支撑杆、液压千斤顶、油管、分油器、液压控制装置、油液和阀门等。 1、滑模开字架平面布置 结合本工程特点及相关法律规范计算要求，本工程每个方仓四边均布 3 套“开”字架千斤顶，间距约 1.1m、1.3m 左右，仓间交接暗柱区域，开字架位置适当调整。 2、支承杆 支撑杆采纳Ⅰ级钢（Q235）φ25 钢筋。支承杆的连接采纳丝扣连接，将支承杆的上下段加工成公母丝，丝扣长度 30mm。 3、液压控制装置 液压控制装置是整套滑模装置中的控制...
