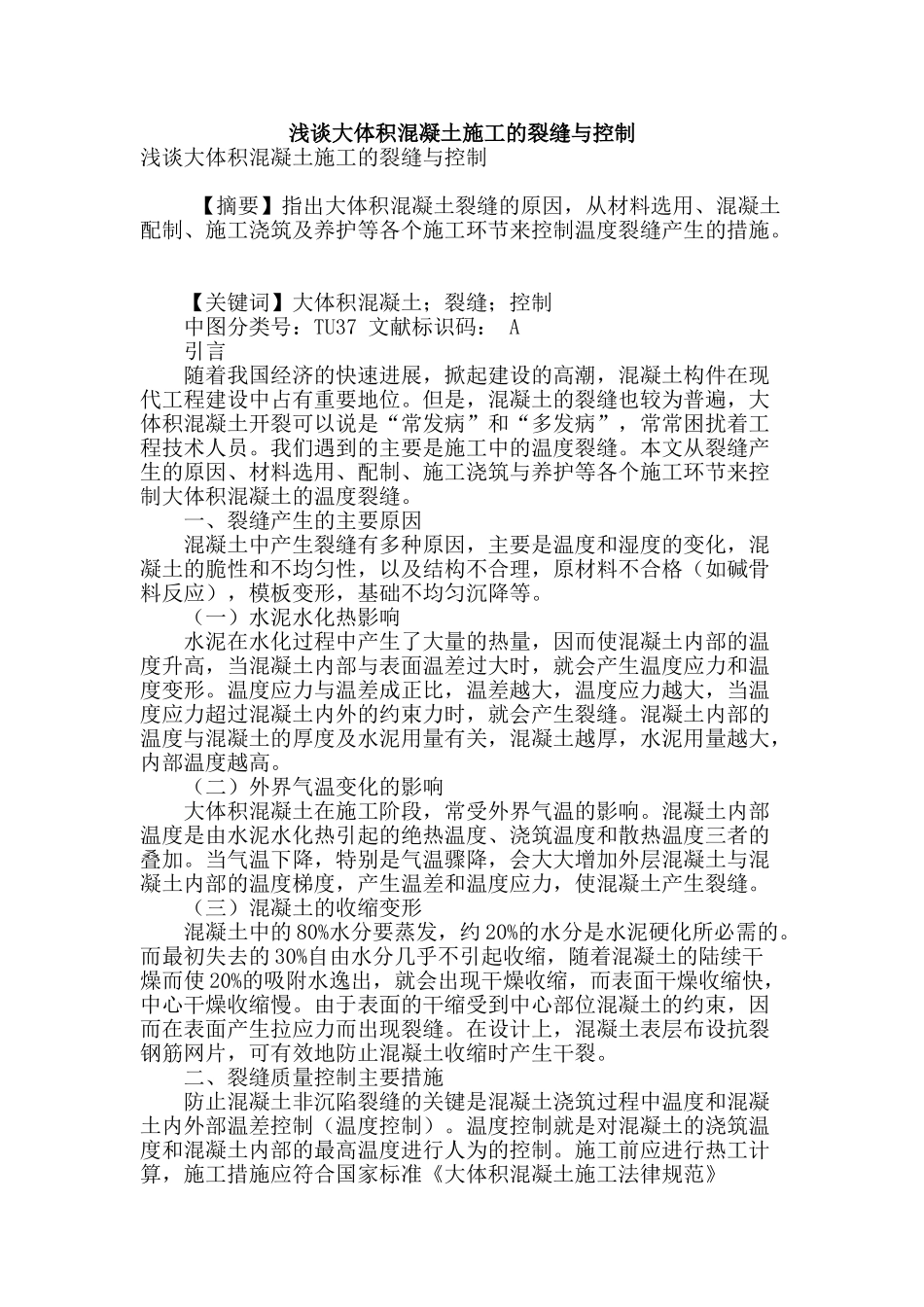

浅谈大体积混凝土施工的裂缝与控制浅谈大体积混凝土施工的裂缝与控制 【摘要】指出大体积混凝土裂缝的原因，从材料选用、混凝土配制、施工浇筑及养护等各个施工环节来控制温度裂缝产生的措施
【关键词】大体积混凝土；裂缝；控制 中图分类号：TU37 文献标识码： A 引言 随着我国经济的快速进展，掀起建设的高潮，混凝土构件在现代工程建设中占有重要地位
但是，混凝土的裂缝也较为普遍，大体积混凝土开裂可以说是“常发病”和“多发病”，常常困扰着工程技术人员
我们遇到的主要是施工中的温度裂缝
本文从裂缝产生的原因、材料选用、配制、施工浇筑与养护等各个施工环节来控制大体积混凝土的温度裂缝
一、裂缝产生的主要原因 混凝土中产生裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格（如碱骨料反应），模板变形，基础不均匀沉降等
（一）水泥水化热影响 水泥在水化过程中产生了大量的热量，因而使混凝土内部的温度升高，当混凝土内部与表面温差过大时，就会产生温度应力和温度变形
温度应力与温差成正比，温差越大，温度应力越大，当温度应力超过混凝土内外的约束力时，就会产生裂缝
混凝土内部的温度与混凝土的厚度及水泥用量有关，混凝土越厚，水泥用量越大，内部温度越高
（二）外界气温变化的影响 大体积混凝土在施工阶段，常受外界气温的影响
混凝土内部温度是由水泥水化热引起的绝热温度、浇筑温度和散热温度三者的叠加
当气温下降，特别是气温骤降，会大大增加外层混凝土与混凝土内部的温度梯度，产生温差和温度应力，使混凝土产生裂缝
（三）混凝土的收缩变形 混凝土中的 80%水分要蒸发，约 20%的水分是水泥硬化所必需的
而最初失去的 30%自由水分几乎不引起收缩，随着混凝土的陆续干燥而使 20%的吸附水逸出，就会出现干燥收缩，而表面干燥收缩快，中心干燥收缩慢
由于表面的干缩受到中心部位混凝土
