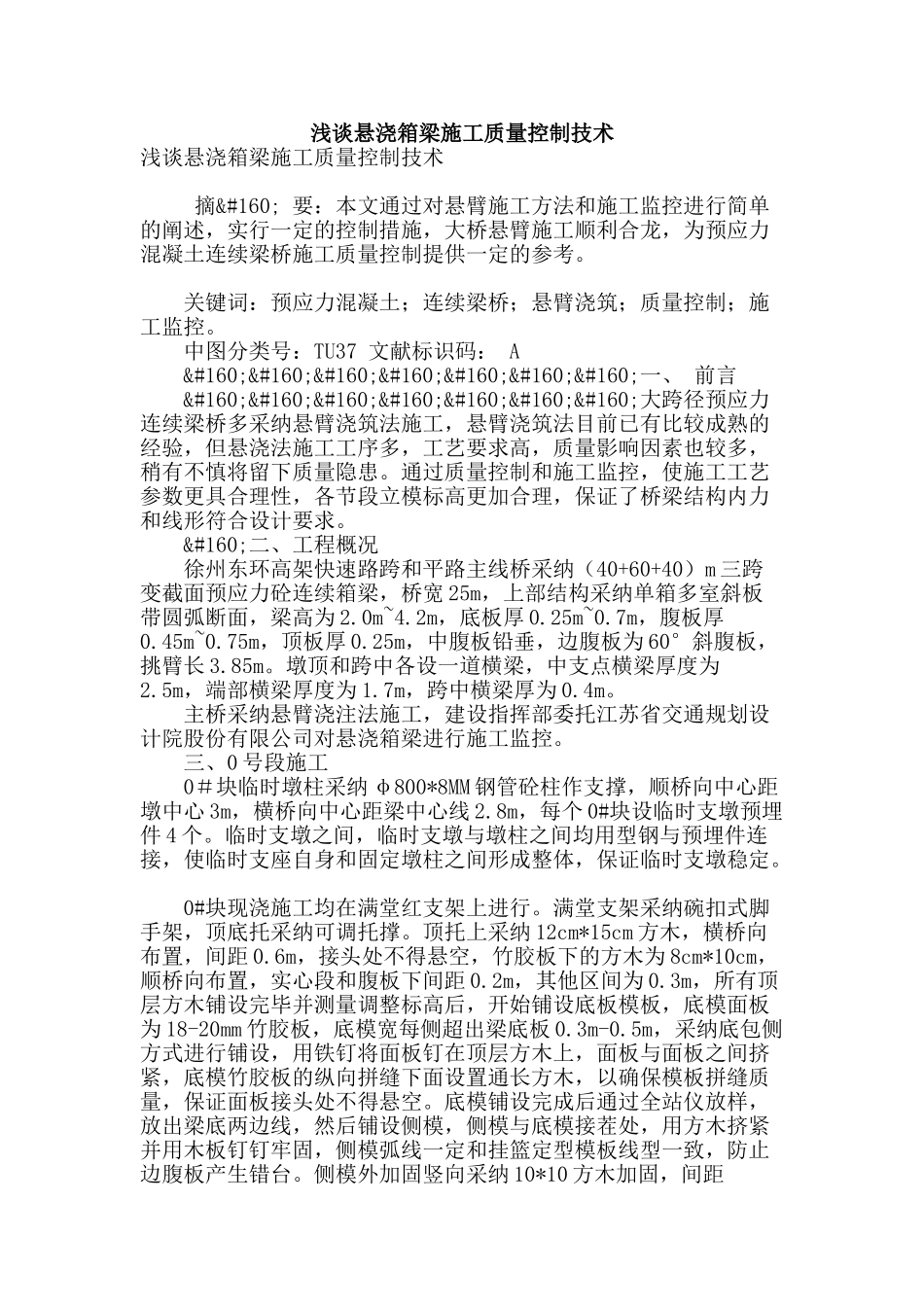

浅谈悬浇箱梁施工质量控制技术

浅谈悬浇箱梁施工质量控制技术浅谈悬浇箱梁施工质量控制技术 摘  要：本文通过对悬臂施工方法和施工监控进行简单的阐述，实行一定的控制措施，大桥悬臂施工顺利合龙，为预应力混凝土连续梁桥施工质量控制提供一定的参考。 关键词：预应力混凝土；连续梁桥；悬臂浇筑；质量控制；施工监控。 中图分类号：TU37 文献标识码： A        一、 前言        大跨径预应力连续梁桥多采纳悬臂浇筑法施工，悬臂浇筑法目前已有比较成熟的经验，但悬浇法施工工序多，工艺要求高，质量影响因素也较多，稍有不慎将留下质量隐患。通过质量控制和施工监控，使施工工艺参数更具合理性，各节段立模标高更加合理，保证了桥梁结构内力和线形符合设计要求。  二、工程概况 徐州东环高架快速路跨和平路主线桥采纳（40+60+40）m 三跨变截面预应力砼连续箱梁，桥宽 25m，上部结构采纳单箱多室斜板带圆弧断面，梁高为 2.0m~4.2m，底板厚 0.25m~0.7m，腹板厚0.45m~0.75m，顶板厚 0.25m，中腹板铅垂，边腹板为 60°斜腹板，挑臂长 3.85m。墩顶和跨中各设一道横梁，中支点横梁厚度为2.5m，端部横梁厚度为 1.7m，跨中横梁厚为 0.4m。 主桥采纳悬臂浇注法施工，建设指挥部委托江苏省交通规划设计院股份有限公司对悬浇箱梁进行施工监控。 三、0 号段施工 0＃块临时墩柱采纳 φ800*8MM 钢管砼柱作支撑，顺桥向中心距墩中心 3m，横桥向中心距梁中心线 2.8m，每个 0#块设临时支墩预埋件 4 个。临时支墩之间，临时支墩与墩柱之间均用型钢与预埋件连接，使临时支座自身和固定墩柱之间形成整体，保证临时支墩稳定。 0#块现浇施工均在满堂红支架上进行。满堂支架采纳碗扣式脚手架，顶底托采纳可调托撑。顶托上采纳 12cm*15cm 方木，横桥向布置，间距 0.6m，接头处不得悬空，竹胶板下的方木为 8cm*10cm，顺桥向布置，实心段和腹板下间距 0.2m，其他区间为 0.3m，所有顶层方木铺设完毕并测量调整标高后，开始铺设底板模板，底模面板为 18-20mm 竹胶板，底模宽每侧超出梁底板 0.3m-0.5m，采纳底包侧方式进行铺设，用铁钉将面板钉在顶层方木上，面板与面板之间挤紧，底模竹胶板的纵向拼缝下面设置通长方木，以确保模板拼缝质量，保证面板接头处不得悬空。底模铺设完成后通过全站仪放样，放出梁底两边线，然后铺设侧模，侧模与底模接茬处，用方木挤紧并用木板钉钉...
