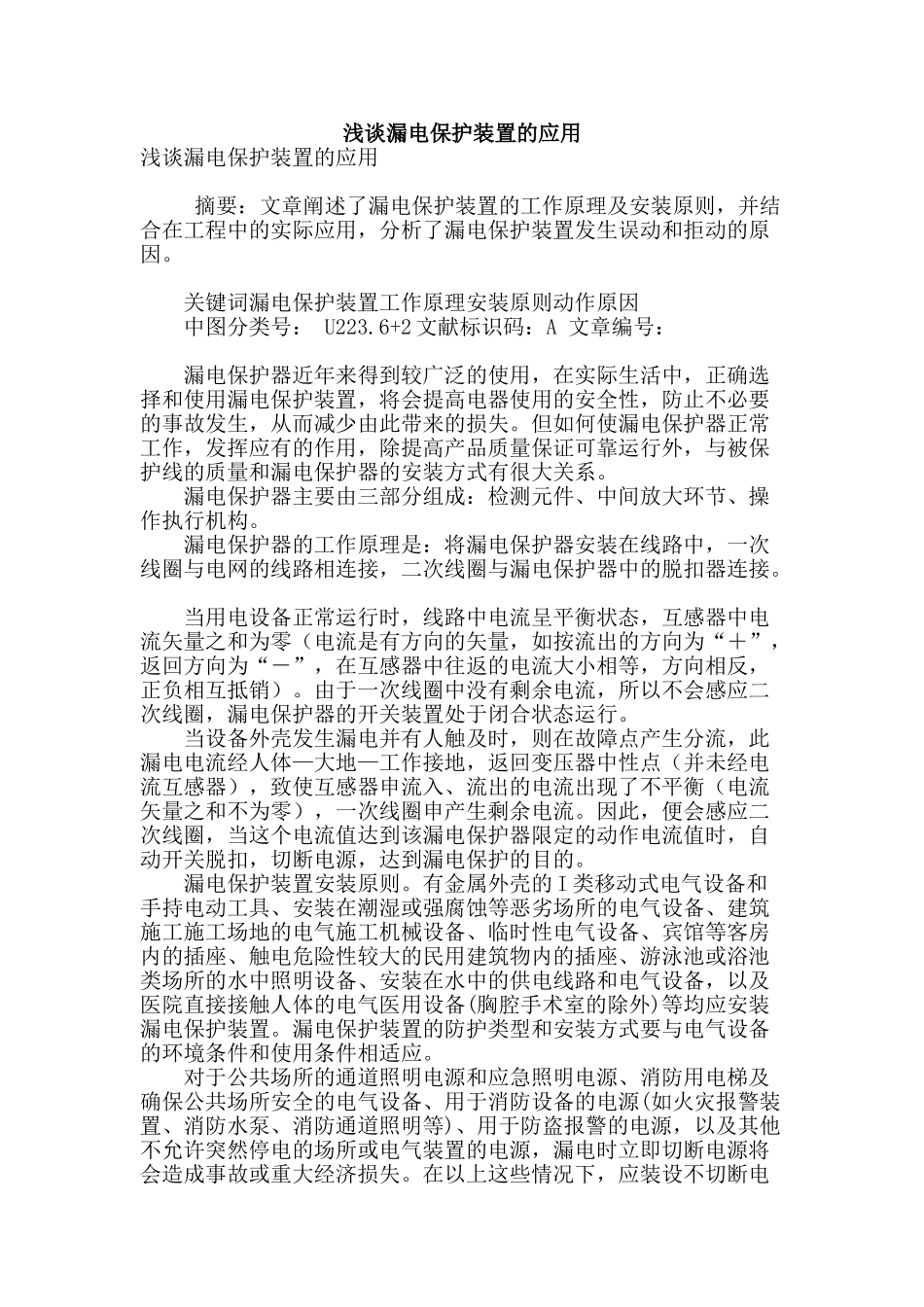

浅谈漏电保护装置的应用浅谈漏电保护装置的应用 摘要：文章阐述了漏电保护装置的工作原理及安装原则，并结合在工程中的实际应用，分析了漏电保护装置发生误动和拒动的原因。 关键词漏电保护装置工作原理安装原则动作原因 中图分类号： U223.6+2 文献标识码：A 文章编号： 漏电保护器近年来得到较广泛的使用，在实际生活中，正确选择和使用漏电保护装置，将会提高电器使用的安全性，防止不必要的事故发生，从而减少由此带来的损失。但如何使漏电保护器正常工作，发挥应有的作用，除提高产品质量保证可靠运行外，与被保护线的质量和漏电保护器的安装方式有很大关系。 漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。 漏电保护器的工作原理是：将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源，达到漏电保护的目的。 漏电保护装置安装原则。有金属外壳的 I 类移动式电气设备和手持电动工具、安装在潮湿或强腐蚀等恶劣场所的电气设备、建筑施工施工场地的电气施工机械设备、临时性电气设备、宾馆等客房内的插座、触电危险性较大的民用建筑物内的插座、游泳池或浴池类场所的水中照明设备、安装在水中的供电线路和电气设备，以及医院直接接触人体的电气医用设备(胸腔手术室的除外)等均应安装漏电保护装置。漏电保护装置的防护类型和安装方式要与电气设备的环境条件和使用条件相适应。 对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安全的电气设备、用于消防设备的电源(如火灾报警装置、消防水泵、消防通道照明等)、用于防盗报警的电源，以及其他不允许突然停电的场所或电气装置的电源，漏电时立即切断电源将会造成...
