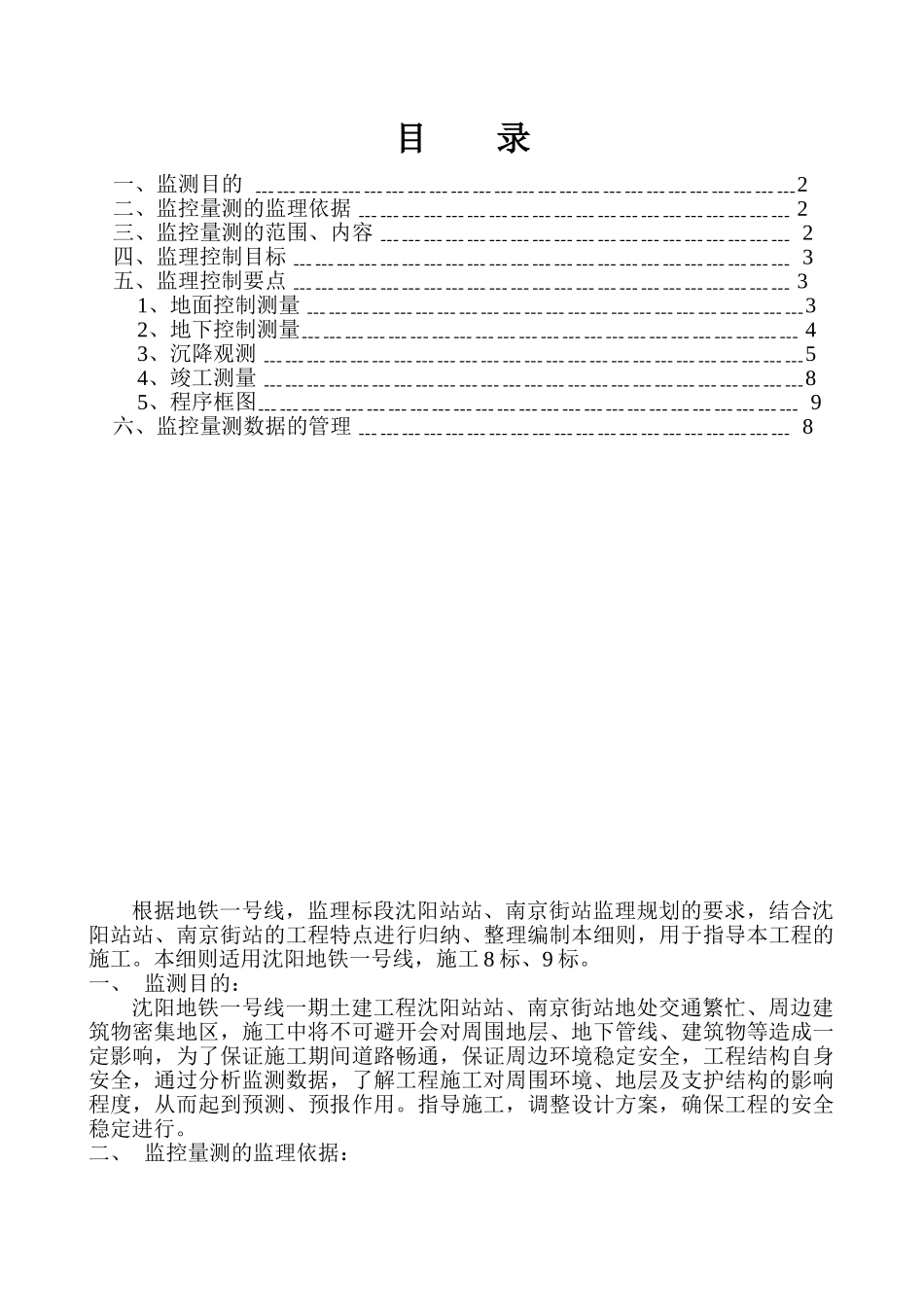

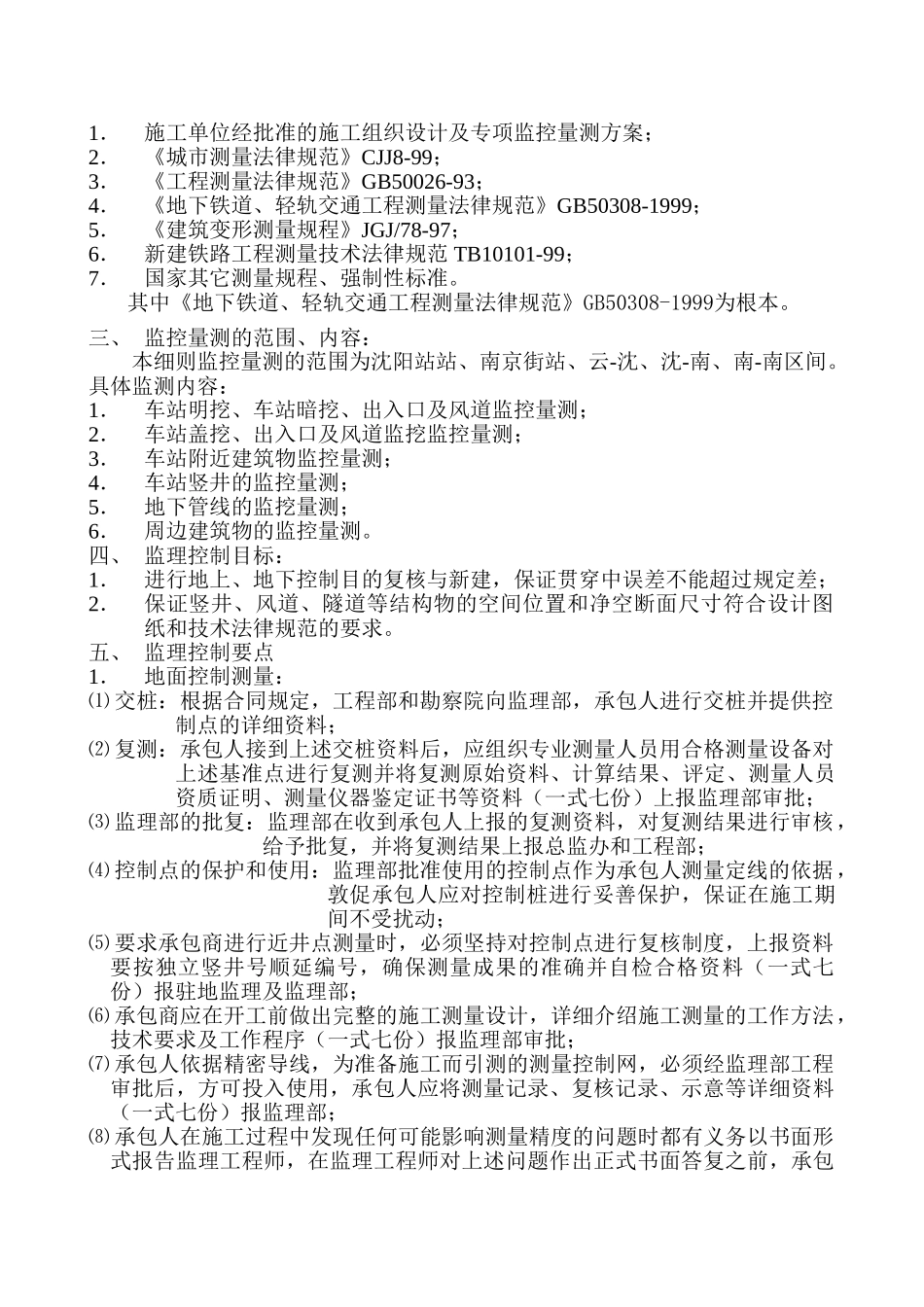

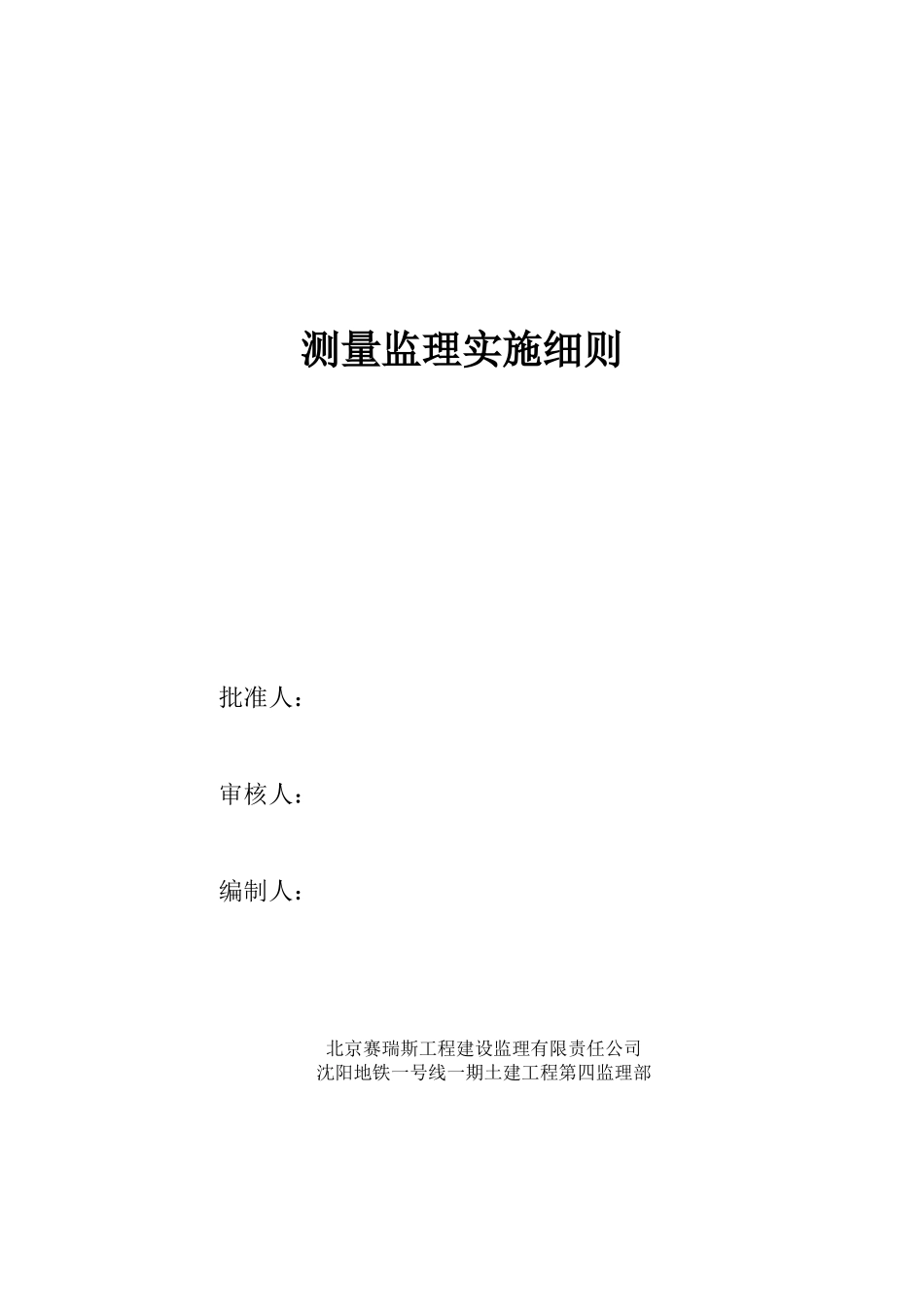

测量监理实施细则批准人：审核人：编制人：北京赛瑞斯工程建设监理有限责任公司沈阳地铁一号线一期土建工程第四监理部目 录一、监测目的 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2二、监控量测的监理依据 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 2三、监控量测的范围、内容 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 2四、监理控制目标 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 3五、监理控制要点 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 31、地面控制测量 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍32、地下控制测量﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 43、沉降观测 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍54、竣工测量 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍85、程序框图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 9六、监控量测数据的管理 ﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 8根据地铁一号线，监理标段沈阳站站、南京街站监理规划的要求，结合沈阳站站、南京街站的工程特点进行归纳、整理编制本细则，用于指导本工程的施工。本细则适用沈阳地铁一号线，施工 8 标、9 标。一、 监测目的：沈阳地铁一号线一期土建工程沈阳站站、南京街站地处交通繁忙、周边建筑物密集地区，施工中将不可避开会对周围地层、地下管线、建筑物等造成一定影响，为了保证施工期间道路畅通，保证周边环境稳定安全，工程结构自身安全，通过分析监测数据，了解工程施工对周围环境、地层及支护结构的影响程度，从而起到预测、预报作用。指导施工，调整设计方案，确保工程的安全稳定进行。二、 监控量测的监理依据：1．施工单位经批准的施工组织设计及专项监控量测方案；2．《城市测量法律规范》CJJ8-99；3．《工程测量法律规范》GB50026-93；4．《地下铁道、轻轨交通工程测量法律规范》GB50308-1999；5．《建筑变形测量规程》JGJ/78-97；6．新建铁路工程测量技术法律规范 TB10101-99；7．国家其它测量规程、强制性标准。其中《地下铁道、轻轨交通工程测量法律规范》GB50308-1999为根本。三、 监控量测的范围、内容：本细则监控量测的范围为沈阳站站、南京街站、云-沈、沈-南、南-南区间。具体监测内容：1．车站明挖、车站暗挖、出入口及风道监控量测；2．车站盖挖、出入口及风道监挖监控量测；3．车站附近建筑物监控量测；4．车站竖井的监控量测...
