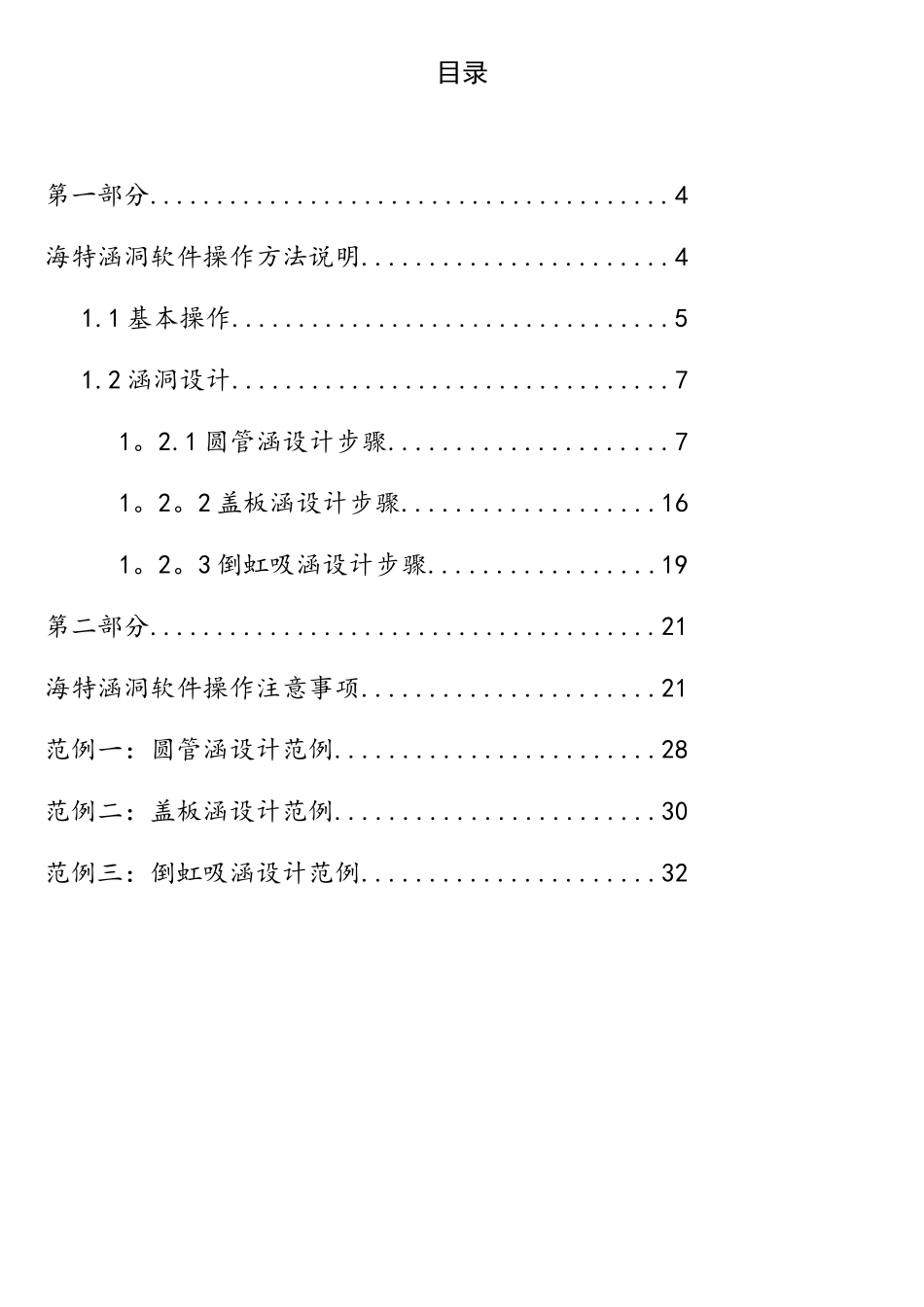

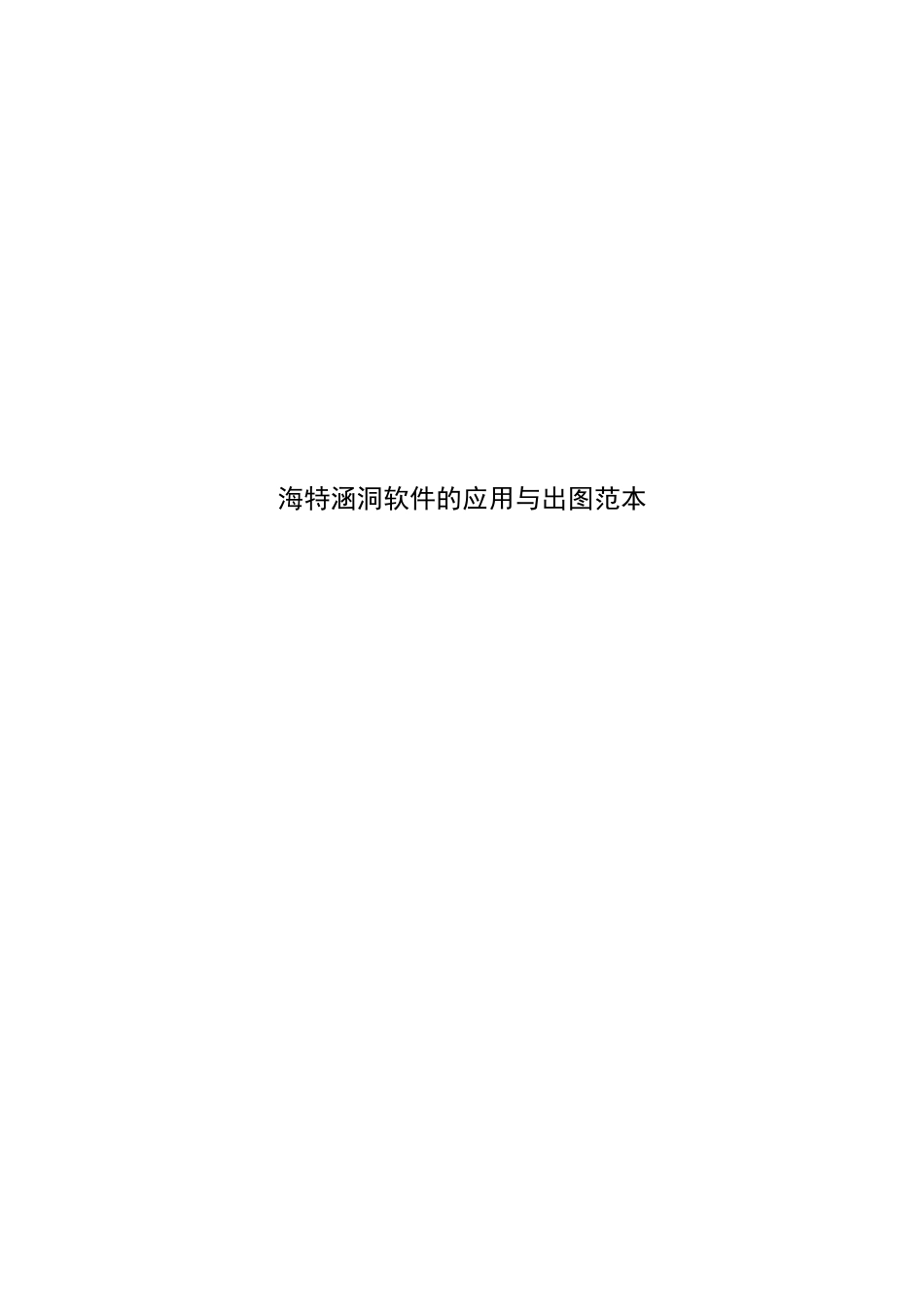

海特涵洞软件的应用与出图范本目录第一部分.......................................4海特涵洞软件操作方法说明.......................41.1 基本操作.................................51.2 涵洞设计.................................71。2.1 圆管涵设计步骤.....................71。2。2 盖板涵设计步骤...................161。2。3 倒虹吸涵设计步骤.................19第二部分......................................21海特涵洞软件操作注意事项......................21范例一：圆管涵设计范例........................28范例二：盖板涵设计范例........................30范例三：倒虹吸涵设计范例......................32第一部分海特涵洞软件操作方法说明1.1 基本操作1。1.1 运行软件软件启动时间稍长，请耐心等待1.1。2 确认项目管理器软件完全打开后，在屏幕左端应出现项目管理器的窗口，如没有，请在屏幕上方嵌入的一排海特菜单栏中选择“视图"，在下拉菜单中单击“项目管理器".这样就会打开项目管理器窗口。如下图:1.1。3 新建项目组在屏幕上方嵌入的一排海特菜单栏中选择“文件"，,在下拉菜单中单击“新建项目组”，在弹出的对话框中输入项目组名称及保存路径，然后确定.（初次使用时，新建项目组命令可能会自动弹出，只需将左下角的方框勾选去掉即可）如下图:1。1。4 添加涵洞新建的项目组会在项目管理器中显示出来。在项目管理器中右击项目组的名称，在弹出的菜单中选择添加涵洞命令。然后在接下来弹出的对话框中选择涵洞类型模板并输入涵洞桩号，最后确定。如下图:1.2 涵洞设计新建的涵洞桩号会出现在项目管理器中，右击新建的涵洞，弹出的菜单里会显示出所有可以进行的操作及参数的编辑。下面以新建的圆管涵进行详细说明。1。2.1 圆管涵设计步骤设计步骤1. 涵洞选型。右击涵洞桩号在弹出菜单中选择“涵洞选型"，在弹出的对话框中选择左右洞口的形式（一般可选锥坡洞口）和洞口与洞身结合部类型（一般可选一字墙）。然后输入涵洞斜交角度，最后选择涵洞孔数。在“高级参数”里，可以选择设计荷载，如下图.2. 输入地面线.右击涵洞桩号在弹出菜单中选择“地面线”，先输入地面线中心高.此数据即为测量资料中对应桩号点的现地高程。点选抬杆法输入，然后连续点击“删除一点"删除文本框中程序默认的左侧和右侧的所有地面线数据，以输入新的数据（在海特涵洞里，以多个点的输入来控制地面线）。输入的地面线数据原则...
