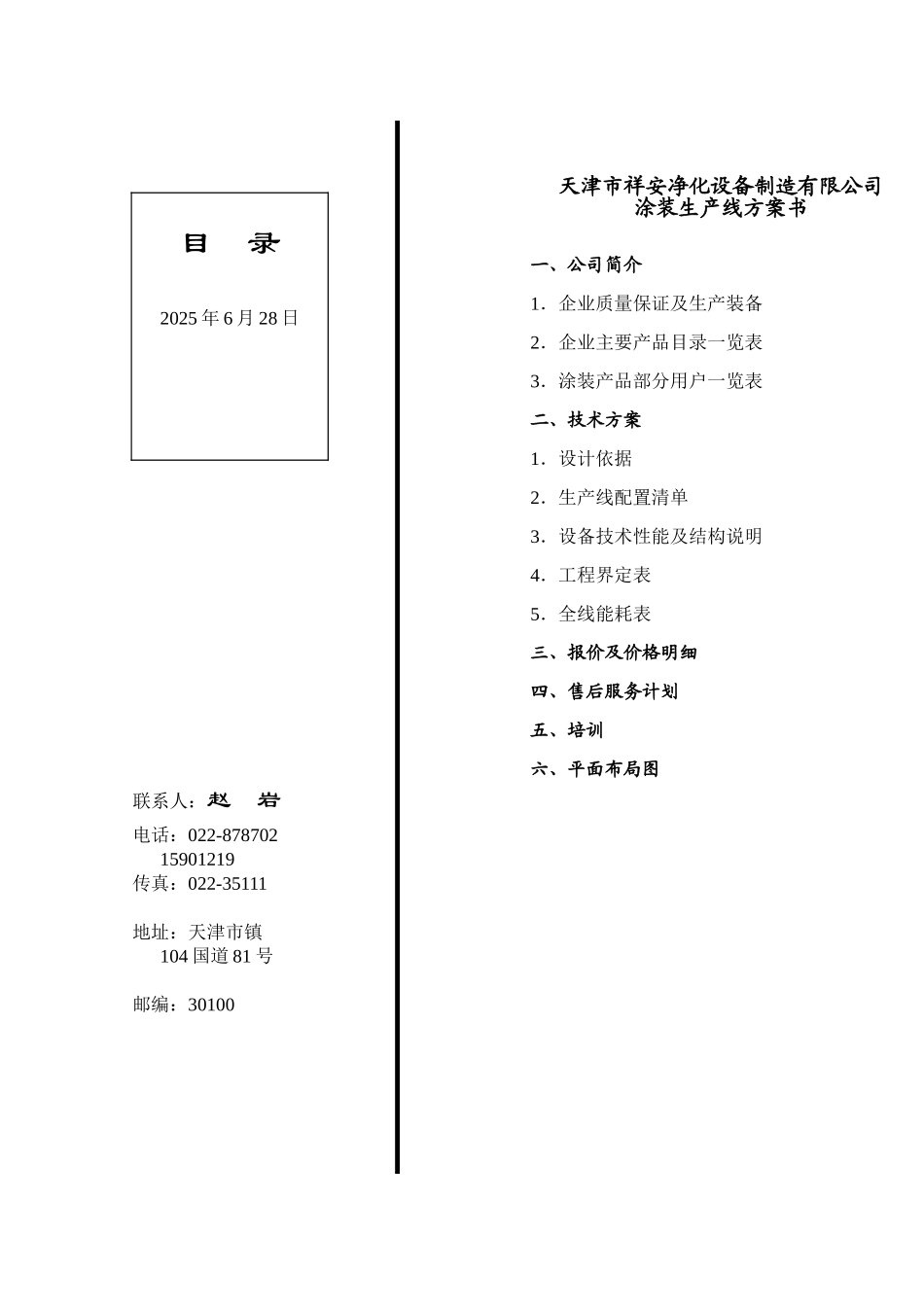

涂装生产线建设方案分析指导书

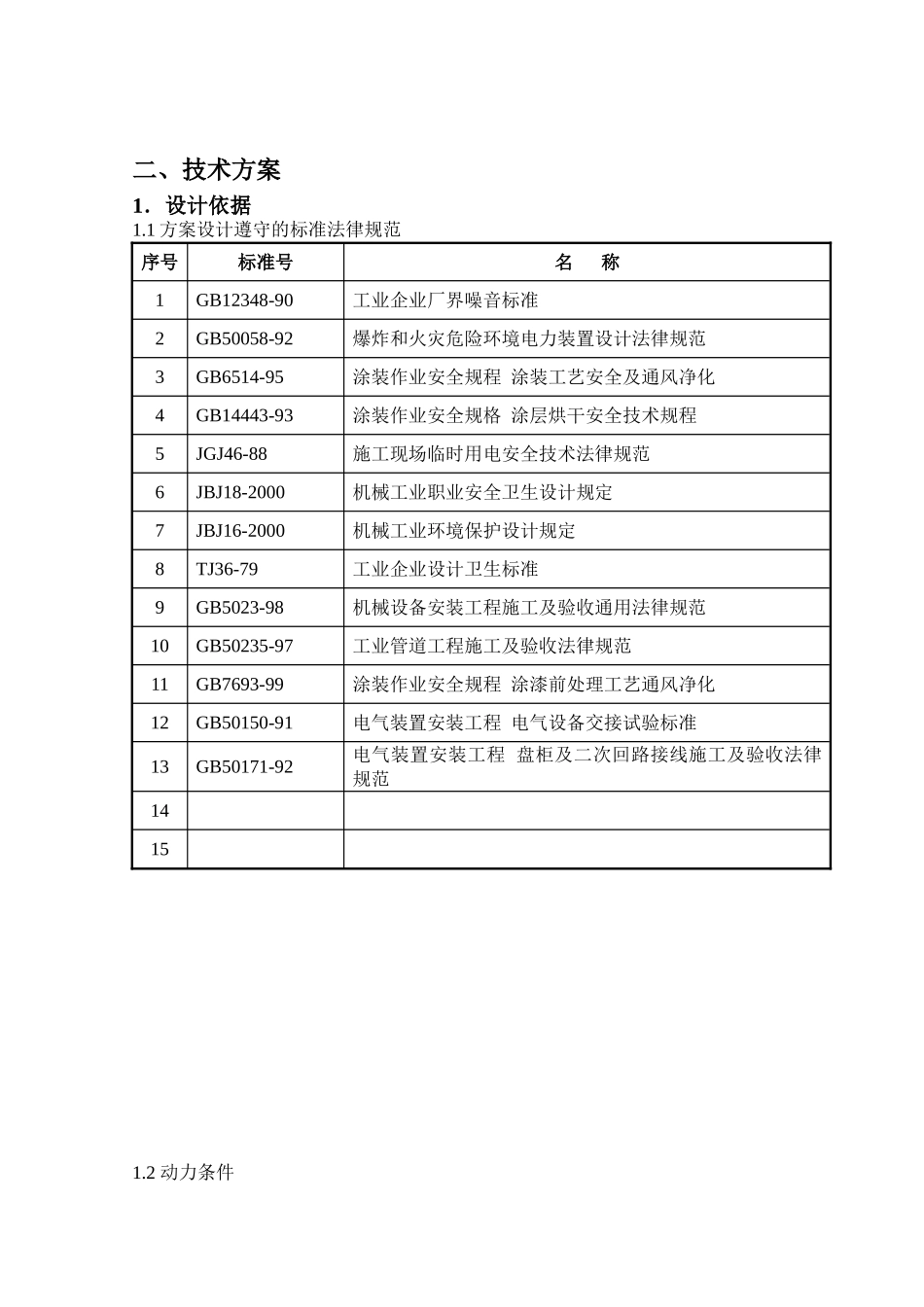

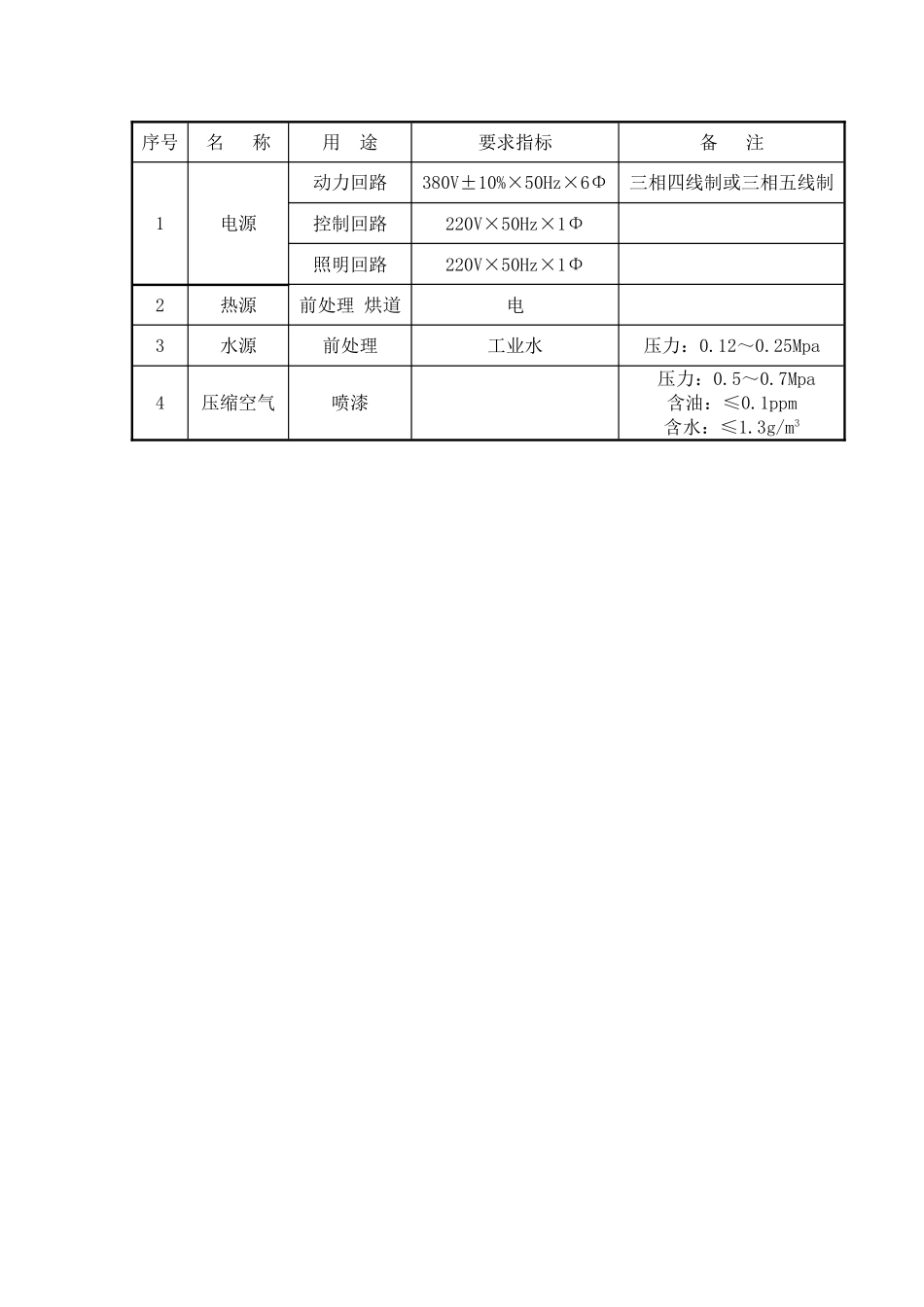

联系人：赵 岩电话：022-878702 15901219传真：022-35111地址：天津市镇 104 国道 81 号邮编：30100目 录2025 年 6 月 28 日天津市祥安净化设备制造有限公司涂装生产线方案书一、公司简介1．企业质量保证及生产装备2．企业主要产品目录一览表3．涂装产品部分用户一览表二、技术方案1．设计依据2．生产线配置清单3．设备技术性能及结构说明4．工程界定表5．全线能耗表三、报价及价格明细四、售后服务计划五、培训六、平面布局图二、技术方案1．设计依据1.1 方案设计遵守的标准法律规范序号标准号名 称1GB12348-90工业企业厂界噪音标准2GB50058-92爆炸和火灾危险环境电力装置设计法律规范3GB6514-95涂装作业安全规程 涂装工艺安全及通风净化4GB14443-93涂装作业安全规格 涂层烘干安全技术规程5JGJ46-88施工现场临时用电安全技术法律规范6JBJ18-2000机械工业职业安全卫生设计规定7JBJ16-2000机械工业环境保护设计规定8TJ36-79工业企业设计卫生标准9GB5023-98机械设备安装工程施工及验收通用法律规范10GB50235-97工业管道工程施工及验收法律规范11GB7693-99涂装作业安全规程 涂漆前处理工艺通风净化12GB50150-91电气装置安装工程 电气设备交接试验标准13GB50171-92电气装置安装工程 盘柜及二次回路接线施工及验收法律规范14151.2 动力条件序号名 称用 途要求指标备 注1电源动力回路380V±10%×50Hz×6Φ三相四线制或三相五线制控制回路220V×50Hz×1Φ照明回路220V×50Hz×1Φ2热源前处理 烘道电3水源前处理工业水压力：0.12～0.25Mpa4压缩空气喷漆 压力：0.5～0.7Mpa含油：≤0.1ppm含水：≤1.3g/m31.3 气候条件序号名 称设计参数备 注1气 温夏季：30℃；冬季：-5℃2湿 度夏季：60% ；冬季：90%3年平均气温15℃4年平均湿度65%5车间温度10℃～35℃6车间湿度60% ～80%1.4 生产纲领序号名 称内 容备 注1工件名称汽车配件2工件材料碳钢、铝合金、不锈钢3工件一般尺寸1200×200×200（L×W×H ）4工件最大尺寸1200×200×200（L×W×H ）5工件组合吊挂尺寸1200×200×200（L×W×H ）6工件组合吊挂重量<30kg7生产形式连续自动线8工作制度8 小时/ 天（双班）/330 天/ 年9天产量2400只10喷涂方式手动喷漆线11设备利用率0.85 ～0.912生产节拍1.5m/min(变频调速)13输送链QXG-150江苏14吊具高度650mm15吊挂间距300mm16燃气天燃气加热热值860Kcal/KW17厂房面积厂房有效高度7m1.5 工艺流程（V=1.5m/min）序号工序名称...
