渔光互补桩基施工方案

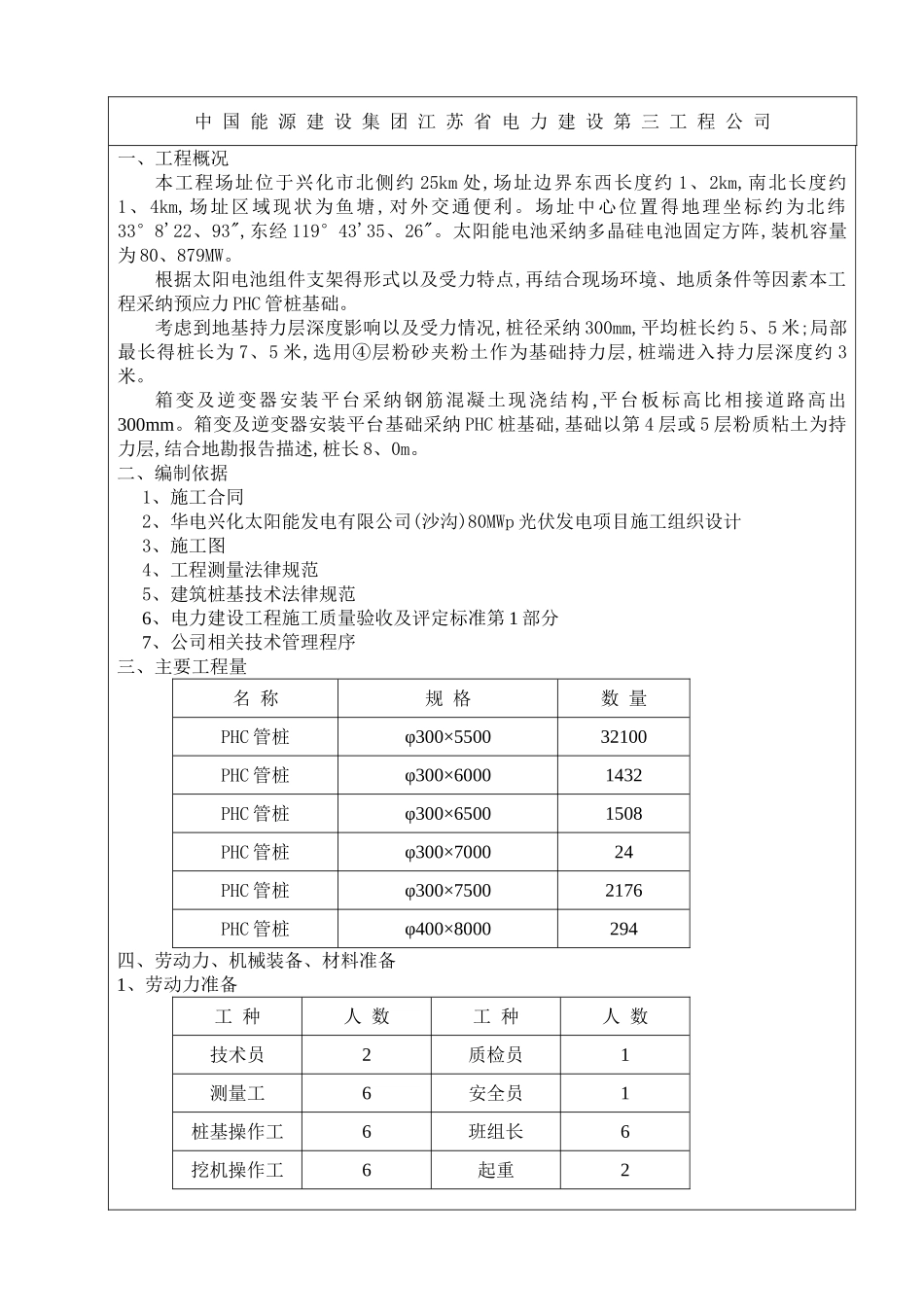

工程名称:华电兴化太阳能发电有限公司(沙沟)80MW 光伏发电项目机组容量:80MWp编 号:T02作 业 指 导 书作 业 项 目 名 称桩基工程施工方案出 版 日 期2025 年 3 月 28 日审 核批 准编 写会 审编 写 单 位中国能建江苏电建三公司沙沟光伏项目部中 国 能 源 建 设 集 团 江 苏 省 电 力 建 设 第 三 工 程 公 司一、工程概况本工程场址位于兴化市北侧约 25km 处,场址边界东西长度约 1、2km,南北长度约1、4km,场址区域现状为鱼塘,对外交通便利。场址中心位置得地理坐标约为北纬33°8'22、93",东经 119°43'35、26"。太阳能电池采纳多晶硅电池固定方阵,装机容量为 80、879MW。根据太阳电池组件支架得形式以及受力特点,再结合现场环境、地质条件等因素本工程采纳预应力 PHC 管桩基础。考虑到地基持力层深度影响以及受力情况,桩径采纳 300mm,平均桩长约 5、5 米;局部最长得桩长为 7、5 米,选用④层粉砂夹粉土作为基础持力层,桩端进入持力层深度约 3米。箱变及逆变器安装平台采纳钢筋混凝土现浇结构 ,平台板标高比相接道路高出300mm。箱变及逆变器安装平台基础采纳 PHC 桩基础,基础以第 4 层或 5 层粉质粘土为持力层,结合地勘报告描述,桩长 8、0m。二、编制依据1、施工合同2、华电兴化太阳能发电有限公司(沙沟)80MWp 光伏发电项目施工组织设计3、施工图4、工程测量法律规范5、建筑桩基技术法律规范6、电力建设工程施工质量验收及评定标准第 1 部分7、公司相关技术管理程序三、主要工程量名 称规 格数 量PHC 管桩φ300×550032100PHC 管桩φ300×60001432PHC 管桩φ300×65001508PHC 管桩φ300×700024PHC 管桩φ300×75002176PHC 管桩φ400×8000294四、劳动力、机械装备、材料准备1、劳动力准备工 种人 数工 种人 数技术员2质检员1测量工6安全员1桩基操作工6班组长6挖机操作工6起重2起重操作工2辅工202、主要机械、测量仪器配备工 种人 数工 种人 数汽车吊2GPS 定位仪1挖掘机6全站仪3打桩机6水准仪3拖拉机3钢卷尺3(50 米)运输汽车13、材料准备 全站所需管桩得供货合同已全部签订,首批管桩 500 根已运至现场,后期得管桩供应为300~500 根/天,可以满足现场需要。五、作业条件1、高程控制点已测放完成,并经验收合格。2、站内道路已满足首批打桩条件。3、首批管桩已到现场。4、劳动力、施工机械及工器具已全部组织进场,施工人员均已培训合格,机具设备试运转正常...
