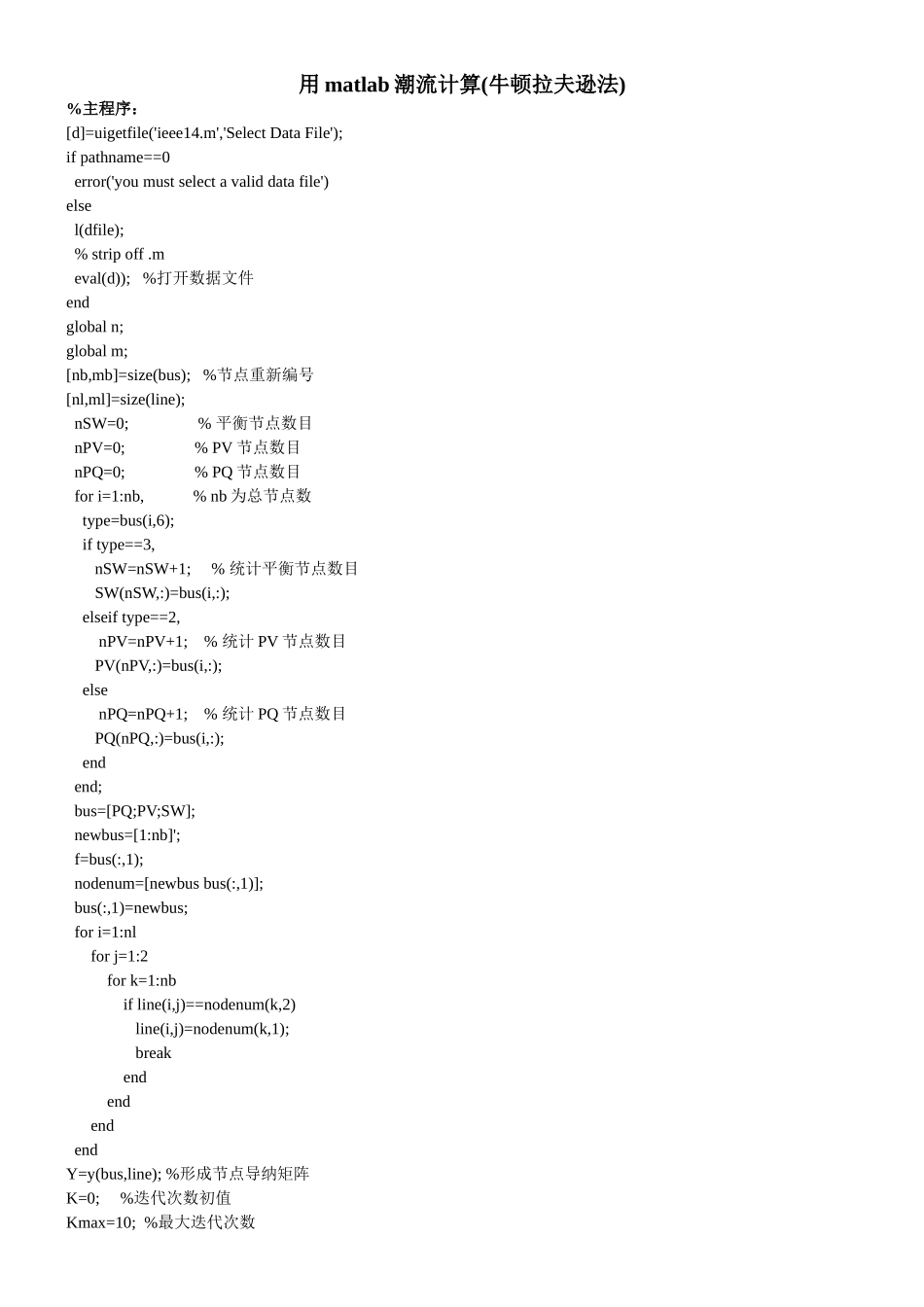

用 matlab 潮流计算(牛顿拉夫逊法)%主程序：[d]=uigetfile('ieee14.m','Select Data File');if pathname==0 error('you must select a valid data file')else l(dfile); % strip off .m eval(d)); %打开数据文件endglobal n;global m;[nb,mb]=size(bus); %节点重新编号[nl,ml]=size(line); nSW=0; % 平衡节点数目 nPV=0; % PV 节点数目 nPQ=0; % PQ 节点数目 for i=1:nb, % nb 为总节点数 type=bus(i,6); if type==3, nSW=nSW+1; % 统计平衡节点数目 SW(nSW,:)=bus(i,:); elseif type==2, nPV=nPV+1; % 统计 PV 节点数目 PV(nPV,:)=bus(i,:); else nPQ=nPQ+1; % 统计 PQ 节点数目 PQ(nPQ,:)=bus(i,:); end end; bus=[PQ;PV;SW]; newbus=[1:nb]'; f=bus(:,1); nodenum=[newbus bus(:,1)]; bus(:,1)=newbus; for i=1:nl for j=1:2 for k=1:nb if line(i,j)==nodenum(k,2) line(i,j)=nodenum(k,1); break end end end endY=y(bus,line); %形成节点导纳矩阵K=0; %迭代次数初值Kmax=10; %最大迭代次数eps1=1.0e-10;eps2=1.0e-10;m=nPQ;n=nb;Um=eye(m,m);myf=fopen('output1.dat','w');for K=1:Kmax for i=1:m for j=1:m if i==j Um(i,j)=bus(i,2); end end end b=dPQ(Y,bus); C=jac(bus,Y); dX=C\b'; dx=dX'; [nx,mx]=size(dx); for i=1:n-1 %计算相角 bus(i,3)=bus(i,3)-dX(i,1); end B=dx(nx,n:mx)*Um; %计算电压差 bus(1:m,2)=bus(1:m,2)-B'; %计算电压值 dx(nx,n:mx)=B; fprintf(myf,'--第%d 次迭代时雅可比矩阵--',K) fprintf(myf, '\n'); for i=1:(n+m-1) for j=1:(n+m-1) fprintf(myf,'%8.6f', C(i,j)); fprintf(myf, ' '); end fprintf(myf, '\n'); end fprintf(myf,'--第%d 次迭代时 dPQ 的误差--',K) fprintf(myf, '\n'); for i=1:(n+m-1) fprintf(myf,'%8.6e', b(1,i)); fprintf(myf, '\n'); end fprintf(myf, '\n'); fprintf(myf,'--第%d 次迭代时 dx(误差)--',K) fprintf(myf, '\n'); for i=1:(n+m-1) fprintf(myf,'%8.6e', dX(i,1)); fprintf(myf, '\n'); end fprintf(myf, '\n'); fprintf(myf,'第%d 次迭代后节点电压(仅 PQ 节点)',K) fprintf(myf, '\n'); for i=1:m fprintf(myf,'%8.6f', bus(i,2)); fprintf(myf, '\n'); end fprintf(myf, '\n'); fp...
