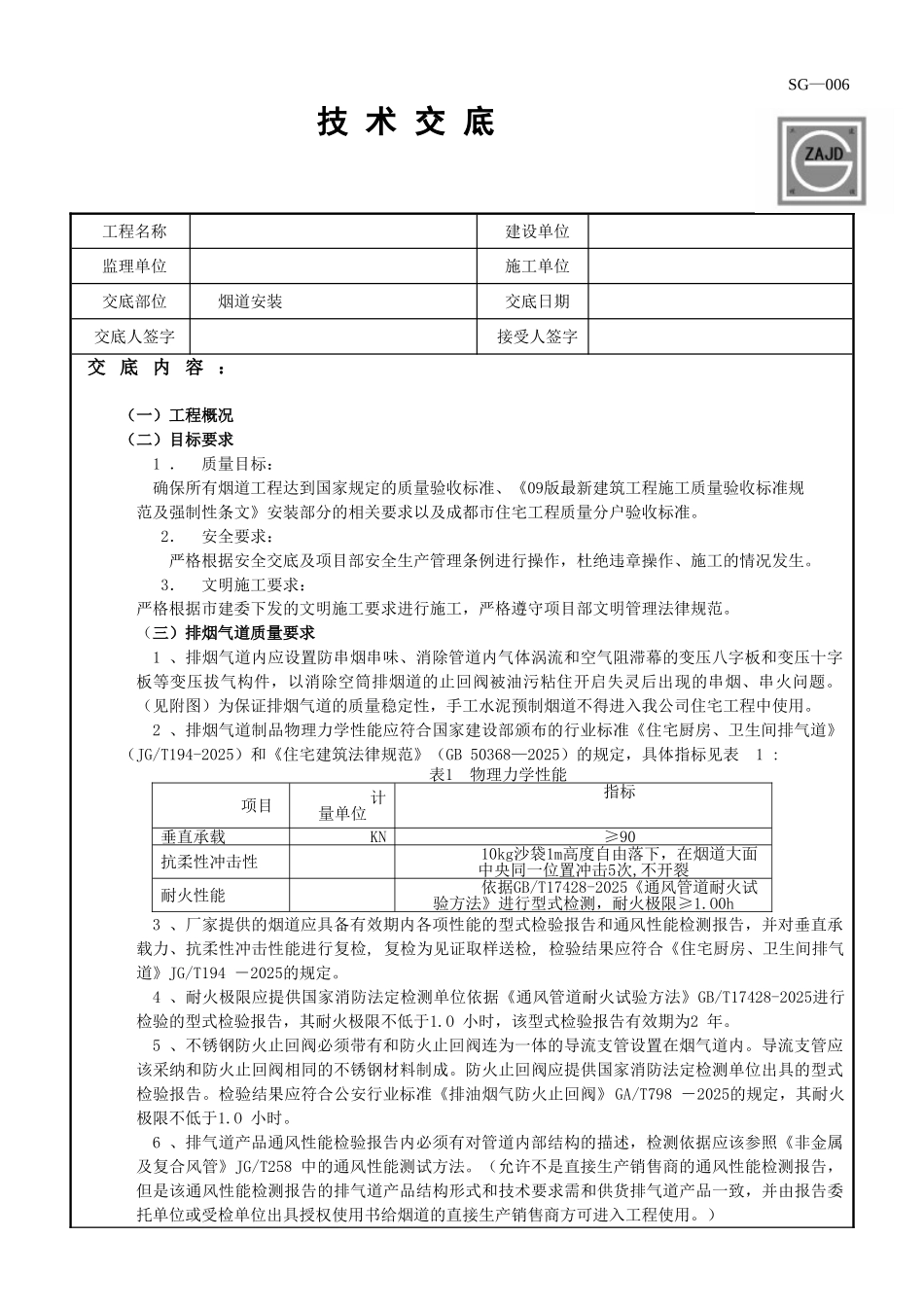

SG—006技 术 交 底工程名称建设单位监理单位施工单位交底部位烟道安装交底日期交底人签字接受人签字交 底 内 容 ：（一）工程概况（二）目标要求1 ． 质量目标：确保所有烟道工程达到国家规定的质量验收标准、《09版最新建筑工程施工质量验收标准规范及强制性条文》安装部分的相关要求以及成都市住宅工程质量分户验收标准。 2． 安全要求： 严格根据安全交底及项目部安全生产管理条例进行操作，杜绝违章操作、施工的情况发生。 3． 文明施工要求： 严格根据市建委下发的文明施工要求进行施工，严格遵守项目部文明管理法律规范。 （三）排烟气道质量要求1 、排烟气道内应设置防串烟串味、消除管道内气体涡流和空气阻滞幕的变压八字板和变压十字板等变压拔气构件，以消除空筒排烟道的止回阀被油污粘住开启失灵后出现的串烟、串火问题。（见附图）为保证排烟气道的质量稳定性，手工水泥预制烟道不得进入我公司住宅工程中使用。2 、排烟气道制品物理力学性能应符合国家建设部颁布的行业标准《住宅厨房、卫生间排气道》（JG/T194-2025）和《住宅建筑法律规范》（GB 50368—2025）的规定，具体指标见表 1 :表1 物理力学性能项目计量单位指标垂直承载KN≥90抗柔性冲击性10kg沙袋1m高度自由落下，在烟道大面中央同一位置冲击5次,不开裂耐火性能依据GB/T17428-2025《通风管道耐火试验方法》进行型式检测，耐火极限≥1.O0h3 、厂家提供的烟道应具备有效期内各项性能的型式检验报告和通风性能检测报告，并对垂直承载力、抗柔性冲击性能进行复检, 复检为见证取样送检, 检验结果应符合《住宅厨房、卫生间排气道》JG/T194 －2025的规定。4 、耐火极限应提供国家消防法定检测单位依据《通风管道耐火试验方法》GB/T17428-2025进行检验的型式检验报告，其耐火极限不低于1.O 小时，该型式检验报告有效期为2 年。5 、不锈钢防火止回阀必须带有和防火止回阀连为一体的导流支管设置在烟气道内。导流支管应该采纳和防火止回阀相同的不锈钢材料制成。防火止回阀应提供国家消防法定检测单位出具的型式检验报告。检验结果应符合公安行业标准《排油烟气防火止回阀》GA/T798 －2025的规定，其耐火极限不低于1.O 小时。6 、排气道产品通风性能检验报告内必须有对管道内部结构的描述，检测依据应该参照《非金属及复合风管》JG/T258 中的通风性能测试方法。（允许不是直接生产销售商的通风性能检测报告，但是该通风性能检测报告的排气道产品结...
