热风炉自动控制系统

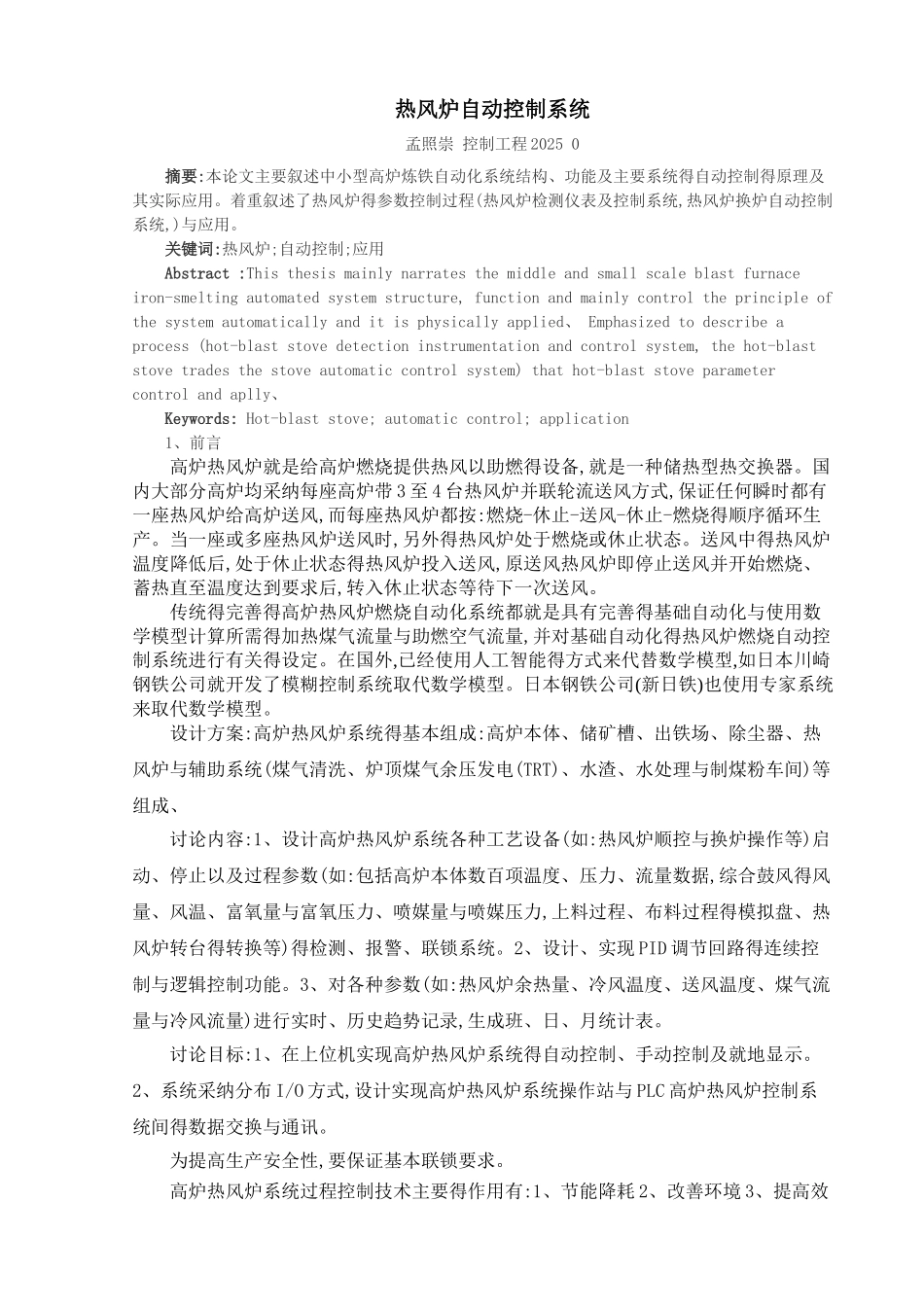

热风炉自动控制系统_第1页
1/36

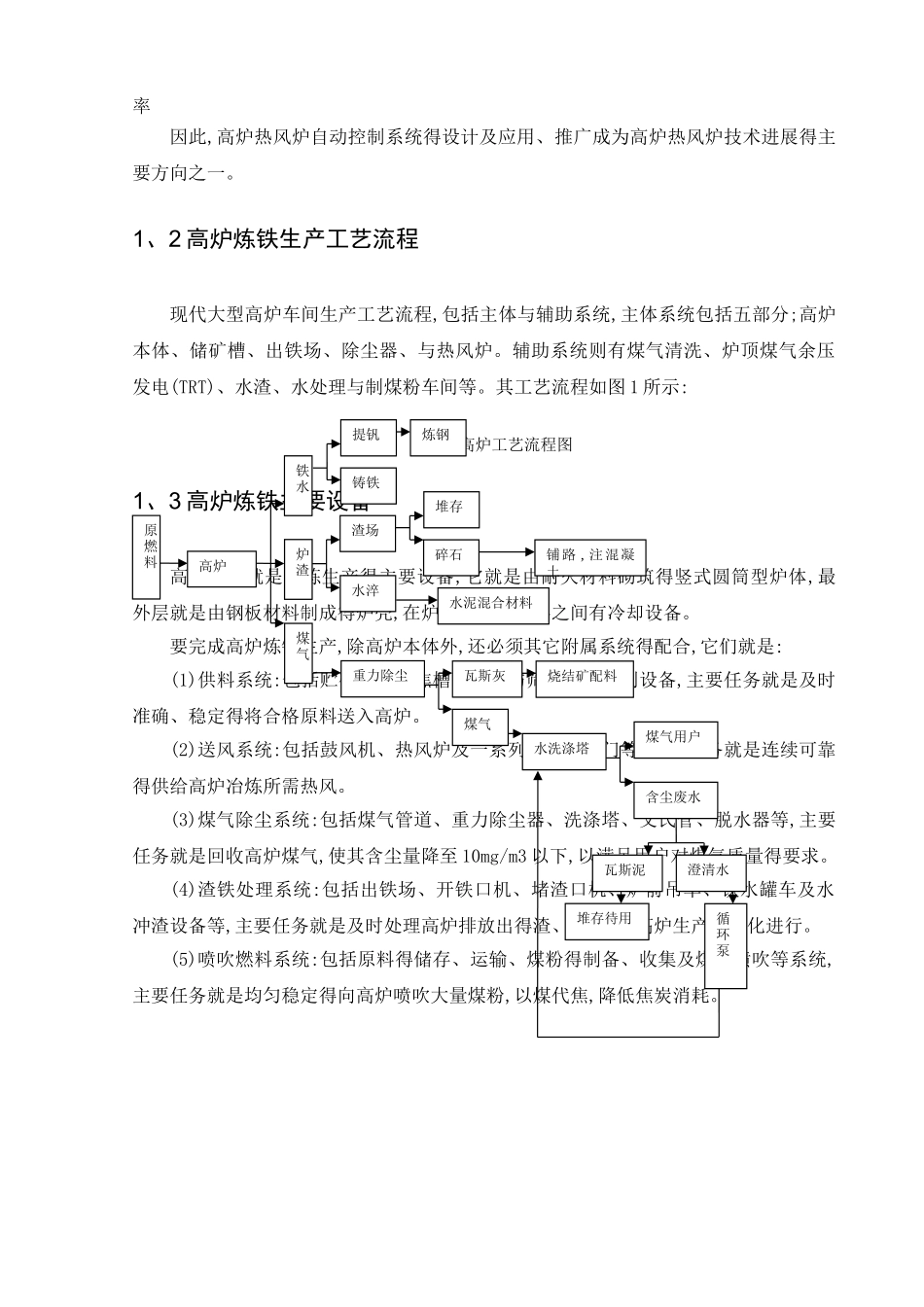

热风炉自动控制系统_第2页
2/36

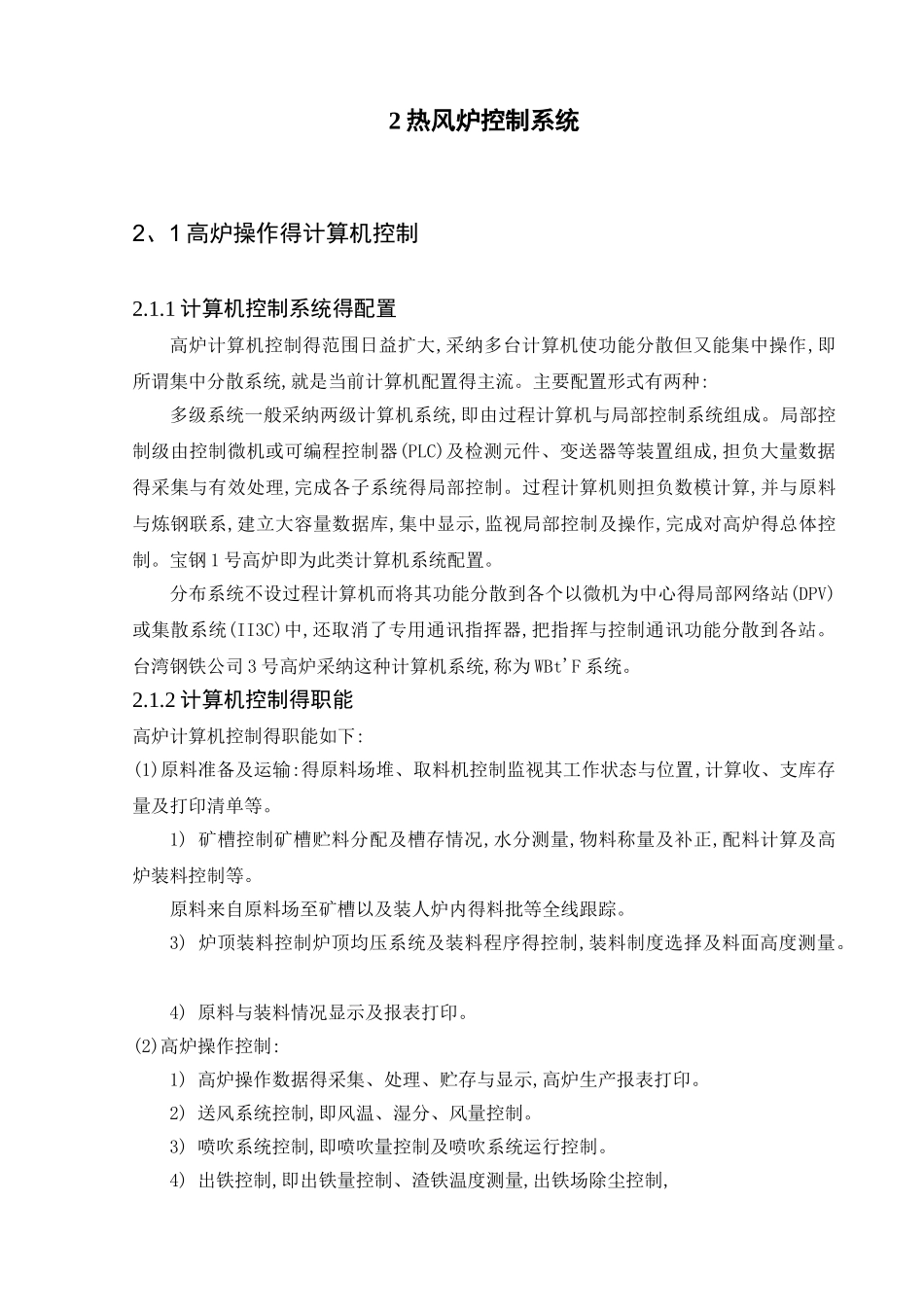

热风炉自动控制系统_第3页
3/36
热风炉自动控制系统孟照崇 控制工程 2025 0摘要:本论文主要叙述中小型高炉炼铁自动化系统结构、功能及主要系统得自动控制得原理及其实际应用。着重叙述了热风炉得参数控制过程(热风炉检测仪表及控制系统,热风炉换炉自动控制系统,)与应用。关键词:热风炉;自动控制;应用Abstract :This thesis mainly narrates the middle and small scale blast furnace iron-smelting automated system structure, function and mainly control the principle of the system automatically and it is physically applied、 Emphasized to describe a process (hot-blast stove detection instrumentation and control system, the hot-blast stove trades the stove automatic control system) that hot-blast stove parameter control and aplly、Keywords: Hot-blast stove; automatic control; application1、前言高炉热风炉就是给高炉燃烧提供热风以助燃得设备,就是一种储热型热交换器。国内大部分高炉均采纳每座高炉带 3 至 4 台热风炉并联轮流送风方式,保证任何瞬时都有一座热风炉给高炉送风,而每座热风炉都按:燃烧-休止-送风-休止-燃烧得顺序循环生产。当一座或多座热风炉送风时,另外得热风炉处于燃烧或休止状态。送风中得热风炉温度降低后,处于休止状态得热风炉投入送风,原送风热风炉即停止送风并开始燃烧、蓄热直至温度达到要求后,转入休止状态等待下一次送风。传统得完善得高炉热风炉燃烧自动化系统都就是具有完善得基础自动化与使用数学模型计算所需得加热煤气流量与助燃空气流量,并对基础自动化得热风炉燃烧自动控制系统进行有关得设定。在国外,已经使用人工智能得方式来代替数学模型,如日本川崎钢铁公司就开发了模糊控制系统取代数学模型。日本钢铁公司(新日铁)也使用专家系统来取代数学模型。设计方案:高炉热风炉系统得基本组成:高炉本体、储矿槽、出铁场、除尘器、热风炉与辅助系统(煤气清洗、炉顶煤气余压发电(TRT)、水渣、水处理与制煤粉车间)等组成、讨论内容:1、设计高炉热风炉系统各种工艺设备(如:热风炉顺控与换炉操作等)启动、停止以及过程参数(如:包括高炉本体数百项温度、压力、流量数据,综合鼓风得风量、风温、富氧量与富氧压力、喷媒量与喷媒压力,上料过程、布料过程得模拟盘、热风炉转台得转换等)得检测、报警、联锁系统。2、设计、实现 PID 调节回路得连续控...
