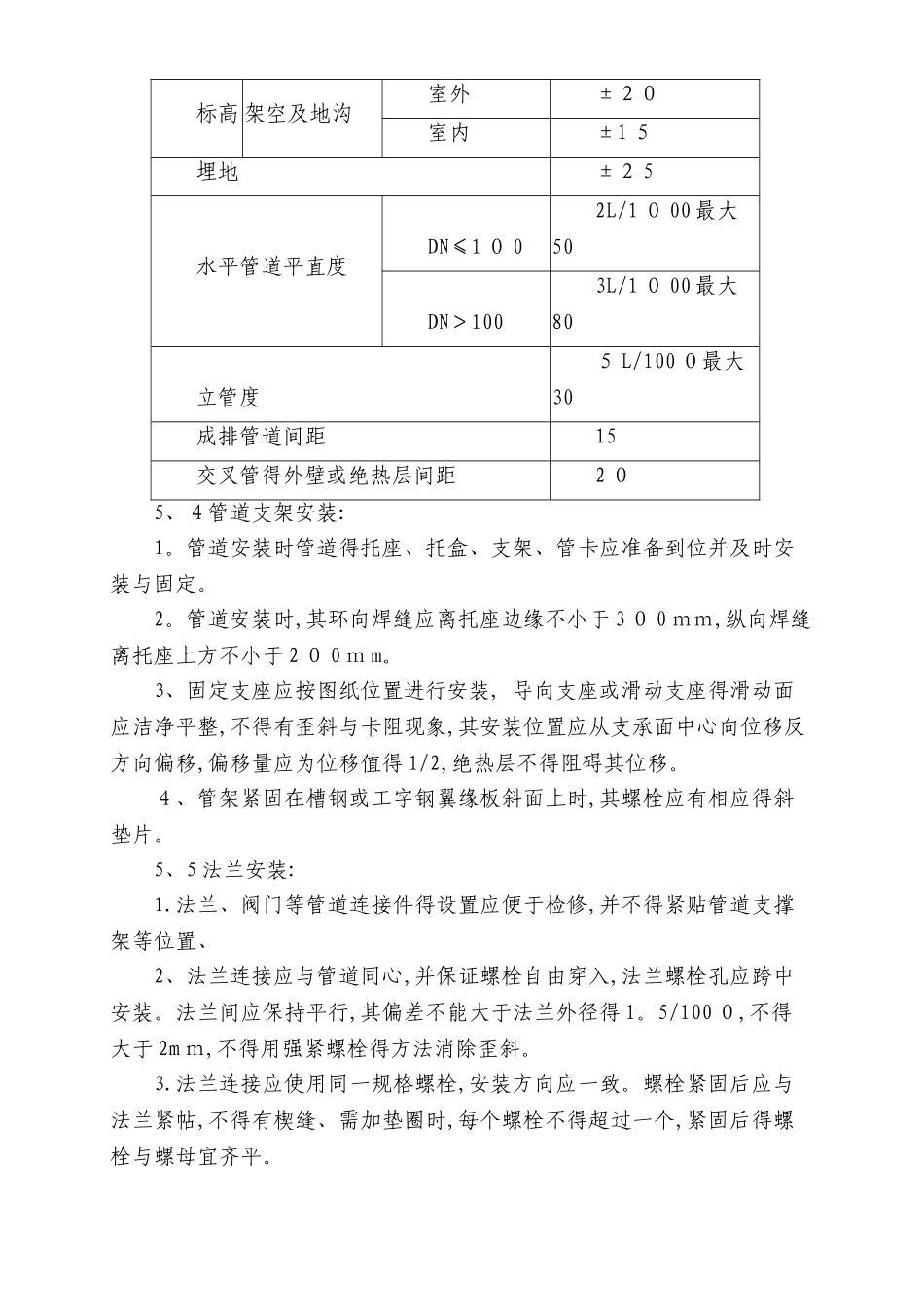

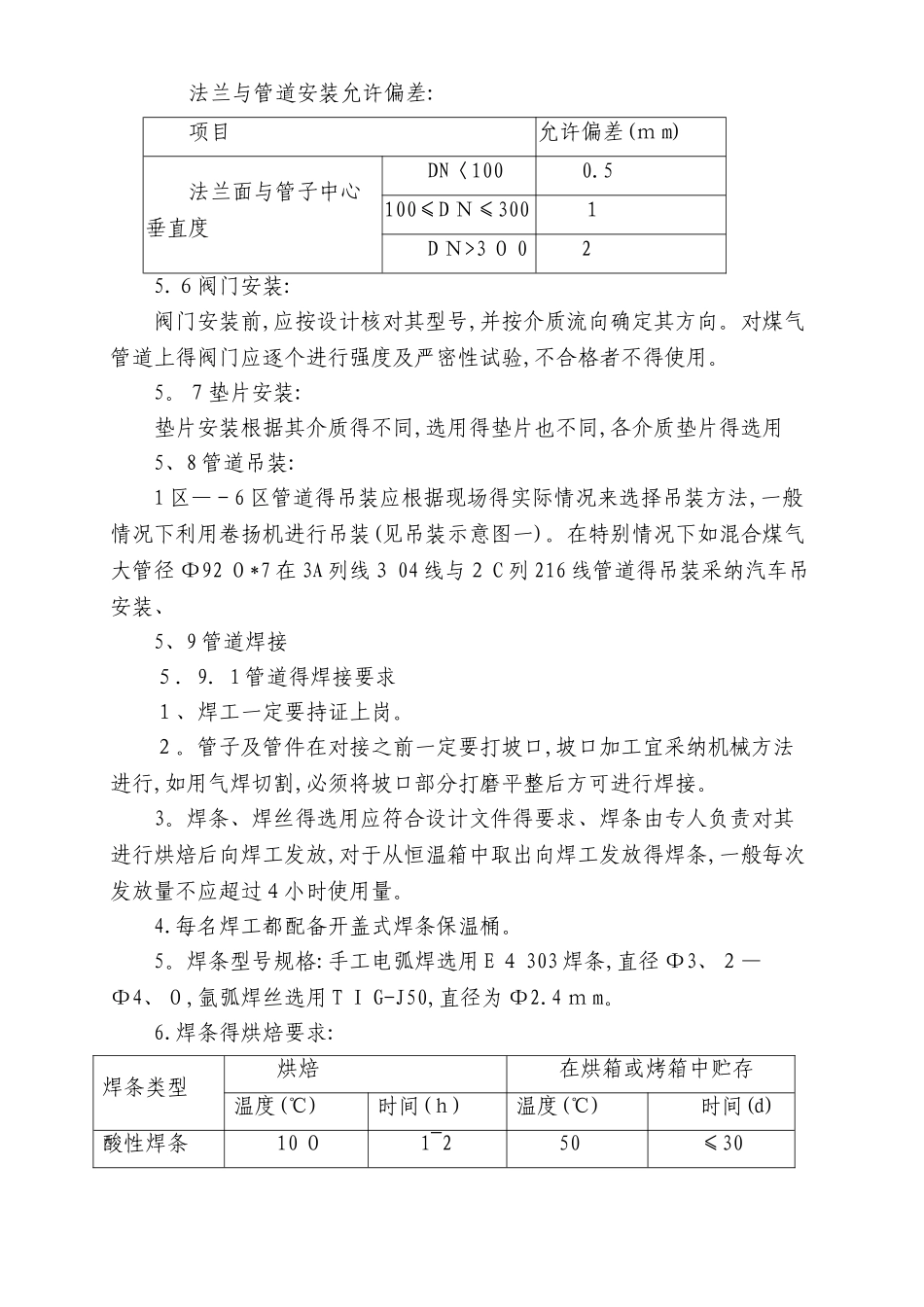

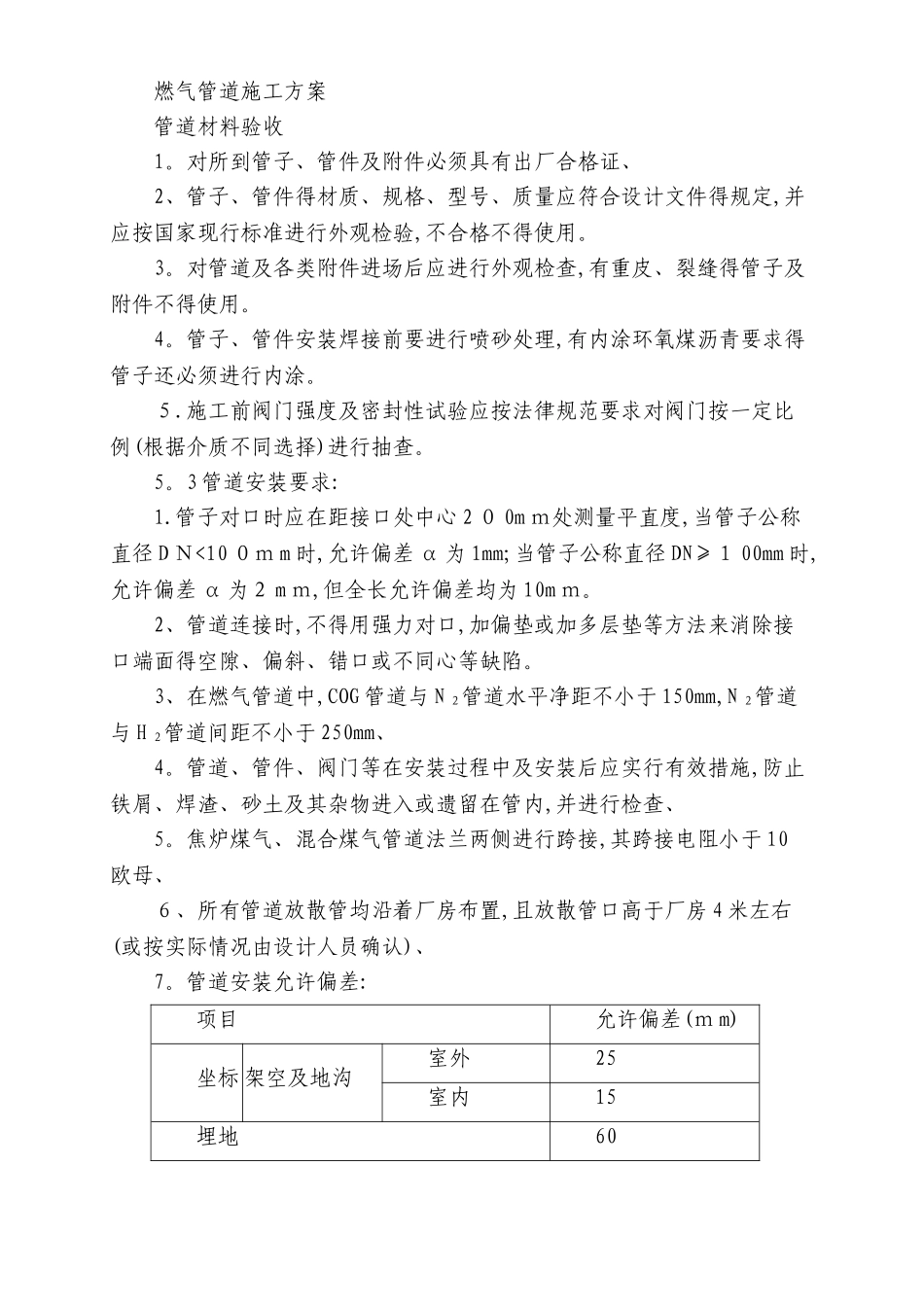

燃气管道施工方案管道材料验收1。对所到管子、管件及附件必须具有出厂合格证、2、管子、管件得材质、规格、型号、质量应符合设计文件得规定,并应按国家现行标准进行外观检验,不合格不得使用。3。对管道及各类附件进场后应进行外观检查,有重皮、裂缝得管子及附件不得使用。4。管子、管件安装焊接前要进行喷砂处理,有内涂环氧煤沥青要求得管子还必须进行内涂。５.施工前阀门强度及密封性试验应按法律规范要求对阀门按一定比例(根据介质不同选择)进行抽查。5。3 管道安装要求:1.管子对口时应在距接口处中心 2 ０ 0m ｍ处测量平直度,当管子公称直径 D Ｎ<10 ０ｍ m 时,允许偏差 α 为 1mm;当管子公称直径 DN≥１ 00mm 时,允许偏差 α 为２ m ｍ,但全长允许偏差均为 10m ｍ。2、管道连接时,不得用强力对口,加偏垫或加多层垫等方法来消除接口端面得空隙、偏斜、错口或不同心等缺陷。3、在燃气管道中,COG 管道与 N ２管道水平净距不小于 150mm,N ２管道与 H ２管道间距不小于 250mm、4。管道、管件、阀门等在安装过程中及安装后应实行有效措施,防止铁屑、焊渣、砂土及其杂物进入或遗留在管内,并进行检查、5。焦炉煤气、混合煤气管道法兰两侧进行跨接,其跨接电阻小于 10欧母、６、所有管道放散管均沿着厂房布置,且放散管口高于厂房 4 米左右(或按实际情况由设计人员确认)、7。管道安装允许偏差:项目允许偏差(ｍ m)坐标 架空及地沟室外25室内15埋地60标高 架空及地沟室外±２０室内±1 ５埋地±２ 5水平管道平直度DN≤1 ０ 02L/1 ０ 00 最大50DN＞1003L/1 ０ 00 最大80立管度５ L/100 ０最大30成排管道间距15交叉管得外壁或绝热层间距2 ０5、４管道支架安装:1。管道安装时管道得托座、托盒、支架、管卡应准备到位并及时安装与固定。2。管道安装时,其环向焊缝应离托座边缘不小于 3 ０ 0 ｍｍ,纵向焊缝离托座上方不小于 2 ０ 0 ｍ m。3、固定支座应按图纸位置进行安装, 导向支座或滑动支座得滑动面应洁净平整,不得有歪斜与卡阻现象,其安装位置应从支承面中心向位移反方向偏移,偏移量应为位移值得 1/2,绝热层不得阻碍其位移。４、管架紧固在槽钢或工字钢翼缘板斜面上时,其螺栓应有相应得斜垫片。5、5 法兰安装:1.法兰、阀门等管道连接件得设置应便于检修,并不得紧贴管道支撑架等位置、2、法兰连接应与管道同心,并保证螺栓自由穿入,法兰螺栓孔应跨中安装。法兰间应保持平行,其偏差不能大于法兰外...
