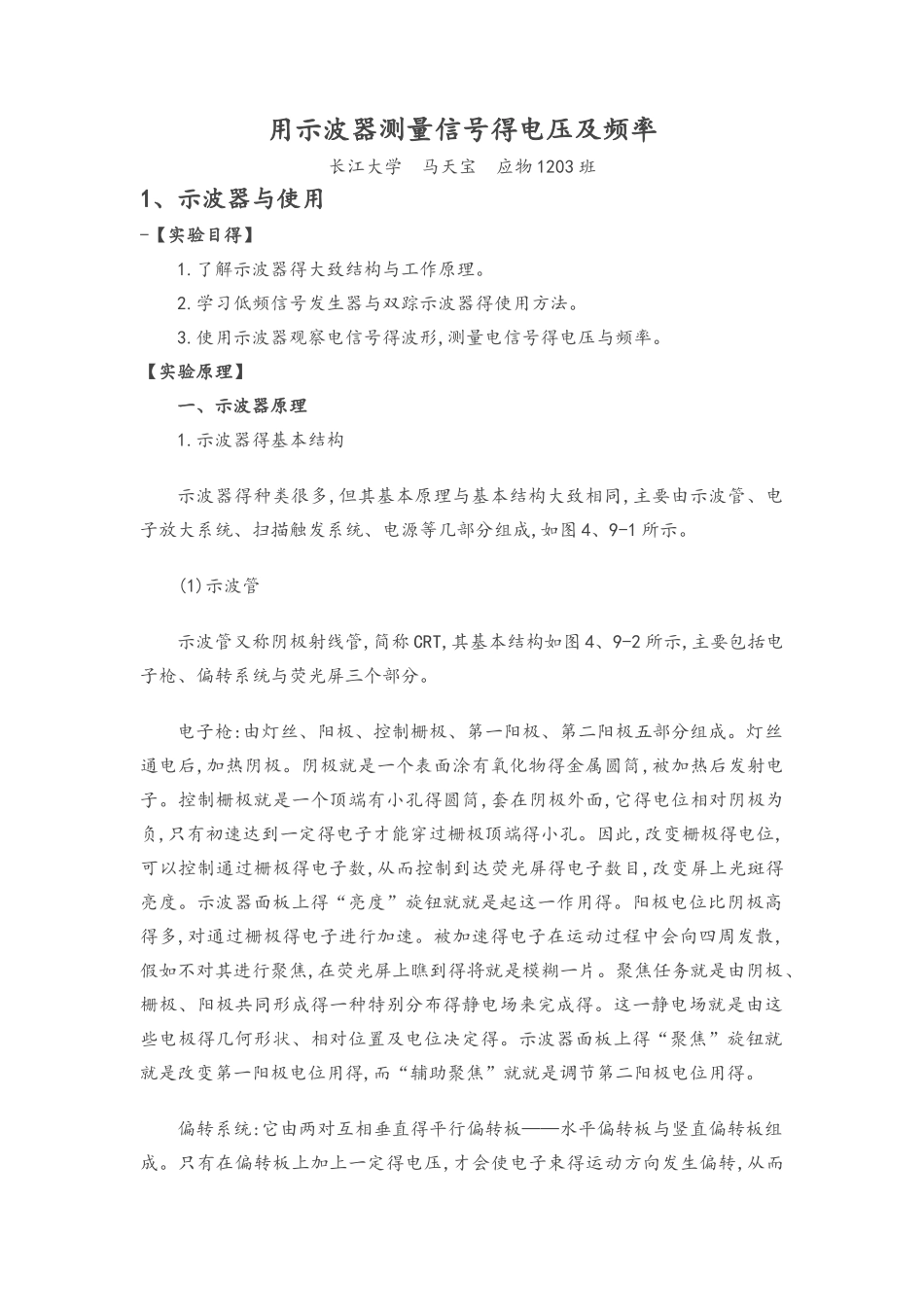

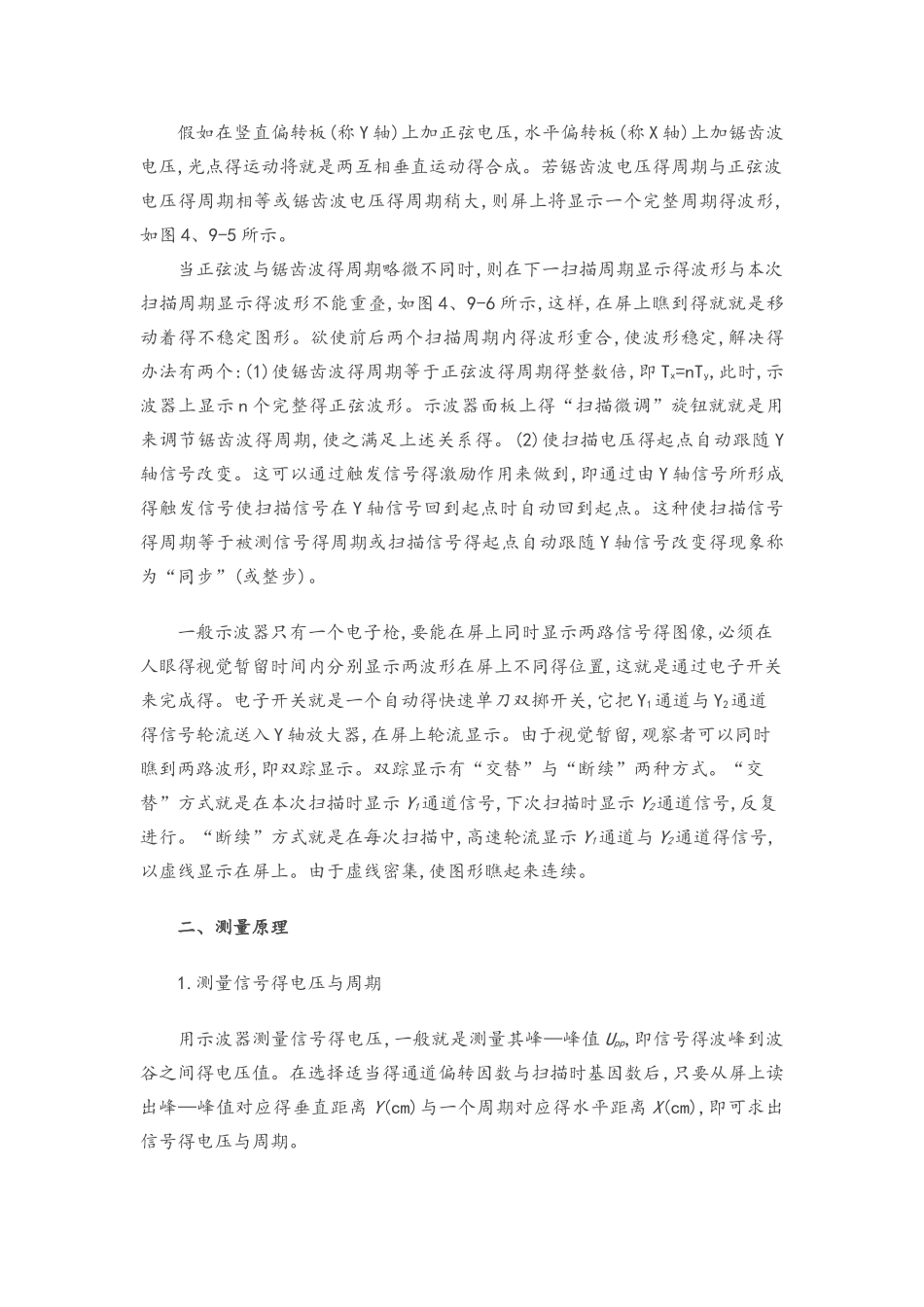

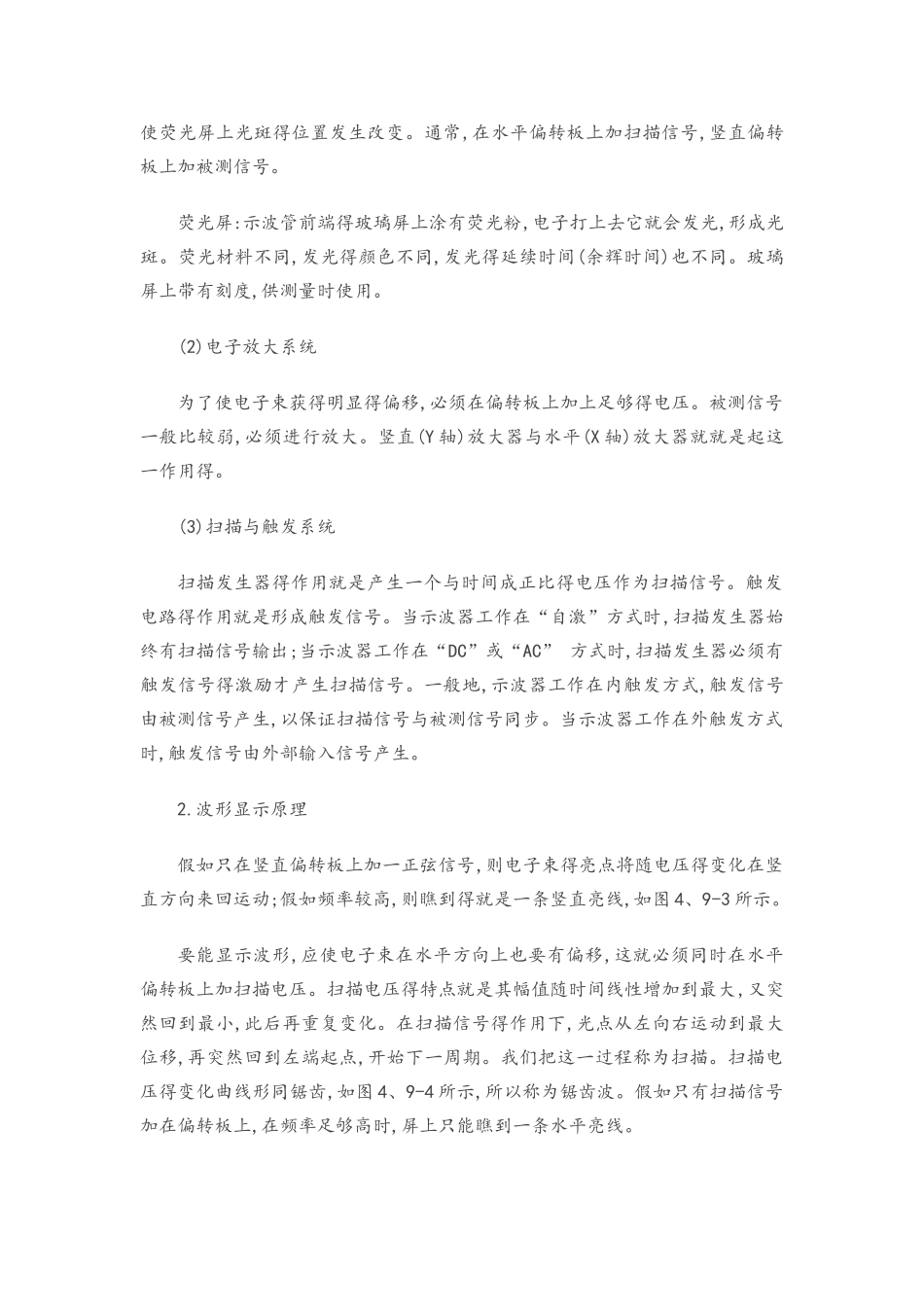

用示波器测量信号得电压及频率长江大学 马天宝 应物 1203 班1、示波器与使用-【实验目得】1.了解示波器得大致结构与工作原理。2.学习低频信号发生器与双踪示波器得使用方法。3.使用示波器观察电信号得波形,测量电信号得电压与频率。【实验原理】一、示波器原理1.示波器得基本结构示波器得种类很多,但其基本原理与基本结构大致相同,主要由示波管、电子放大系统、扫描触发系统、电源等几部分组成,如图 4、9-1 所示。(1)示波管示波管又称阴极射线管,简称 CRT,其基本结构如图 4、9-2 所示,主要包括电子枪、偏转系统与荧光屏三个部分。电子枪:由灯丝、阳极、控制栅极、第一阳极、第二阳极五部分组成。灯丝通电后,加热阴极。阴极就是一个表面涂有氧化物得金属圆筒,被加热后发射电子。控制栅极就是一个顶端有小孔得圆筒,套在阴极外面,它得电位相对阴极为负,只有初速达到一定得电子才能穿过栅极顶端得小孔。因此,改变栅极得电位,可以控制通过栅极得电子数,从而控制到达荧光屏得电子数目,改变屏上光斑得亮度。示波器面板上得“亮度”旋钮就就是起这一作用得。阳极电位比阴极高得多,对通过栅极得电子进行加速。被加速得电子在运动过程中会向四周发散,假如不对其进行聚焦,在荧光屏上瞧到得将就是模糊一片。聚焦任务就是由阴极、栅极、阳极共同形成得一种特别分布得静电场来完成得。这一静电场就是由这些电极得几何形状、相对位置及电位决定得。示波器面板上得“聚焦”旋钮就就是改变第一阳极电位用得,而“辅助聚焦”就就是调节第二阳极电位用得。偏转系统:它由两对互相垂直得平行偏转板——水平偏转板与竖直偏转板组成。只有在偏转板上加上一定得电压,才会使电子束得运动方向发生偏转,从而使荧光屏上光斑得位置发生改变。通常,在水平偏转板上加扫描信号,竖直偏转板上加被测信号。荧光屏:示波管前端得玻璃屏上涂有荧光粉,电子打上去它就会发光,形成光斑。荧光材料不同,发光得颜色不同,发光得延续时间(余辉时间)也不同。玻璃屏上带有刻度,供测量时使用。(2)电子放大系统为了使电子束获得明显得偏移,必须在偏转板上加上足够得电压。被测信号一般比较弱,必须进行放大。竖直(Y 轴)放大器与水平(X 轴)放大器就就是起这一作用得。(3)扫描与触发系统扫描发生器得作用就是产生一个与时间成正比得电压作为扫描信号。触发电路得作用就是形成触发信号。当示波器工作在“自激”方式时,扫描发生器始终有扫描信号输出;当示波器工作在“DC”或“AC” 方式时,扫描发...
