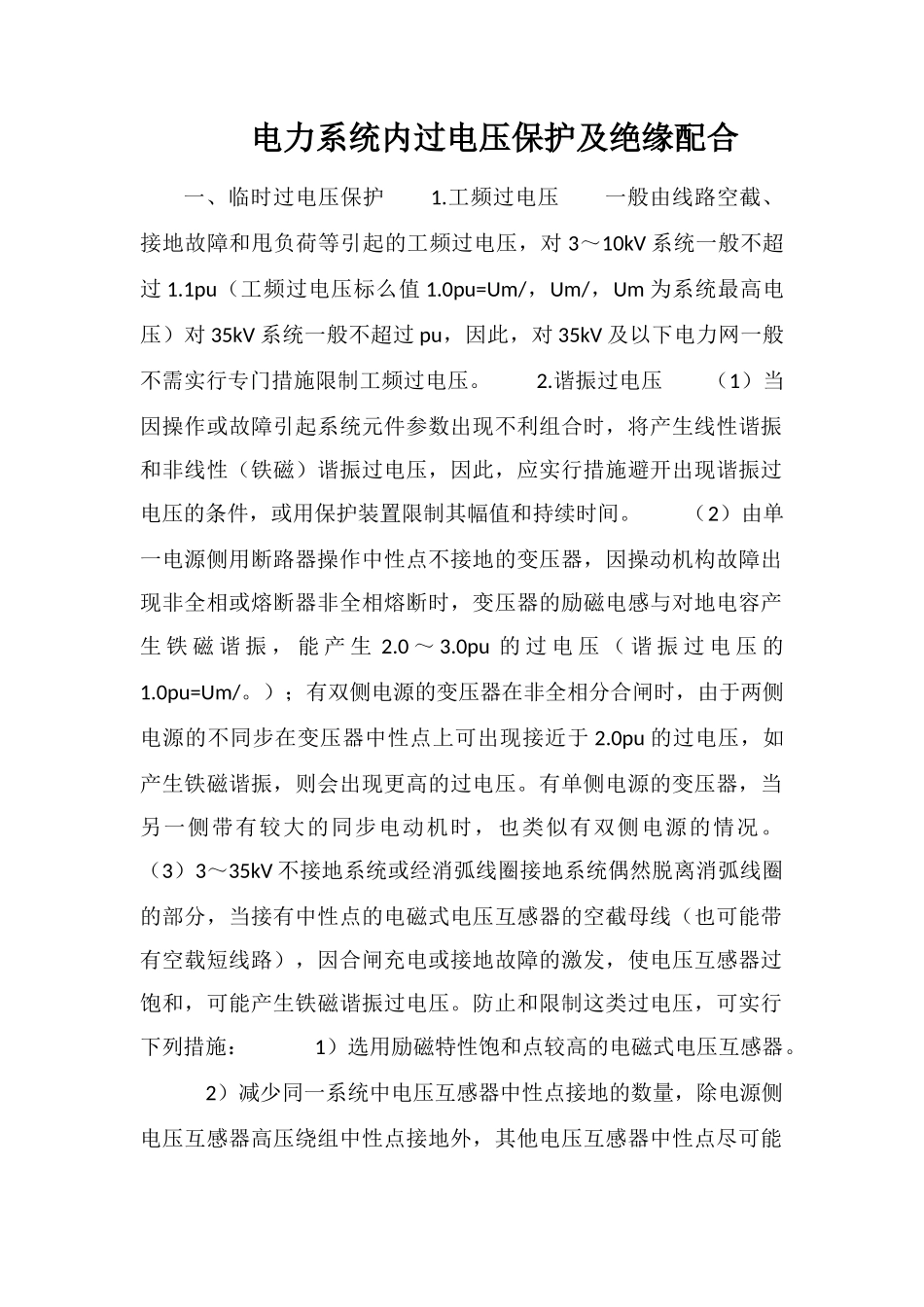

电力系统内过电压保护及绝缘配合

电力系统内过电压保护及绝缘配合一、临时过电压保护 1.工频过电压 一般由线路空截、接地故障和甩负荷等引起的工频过电压，对 3～10kV 系统一般不超过 1.1pu（工频过电压标么值 1.0pu=Um/，Um/，Um 为系统最高电压）对 35kV 系统一般不超过 pu，因此，对 35kV 及以下电力网一般不需实行专门措施限制工频过电压。 2.谐振过电压 （1）当因操作或故障引起系统元件参数出现不利组合时，将产生线性谐振和非线性（铁磁）谐振过电压，因此，应实行措施避开出现谐振过电压的条件，或用保护装置限制其幅值和持续时间。 （2）由单一电源侧用断路器操作中性点不接地的变压器，因操动机构故障出现非全相或熔断器非全相熔断时，变压器的励磁电感与对地电容产生 铁 磁 谐 振 ， 能 产 生 2.0 ～ 3.0pu 的 过 电 压 （ 谐 振 过 电 压 的1.0pu=Um/。）；有双侧电源的变压器在非全相分合闸时，由于两侧电源的不同步在变压器中性点上可出现接近于 2.0pu 的过电压，如产生铁磁谐振，则会出现更高的过电压。有单侧电源的变压器，当另一侧带有较大的同步电动机时，也类似有双侧电源的情况。 （3）3～35kV 不接地系统或经消弧线圈接地系统偶然脱离消弧线圈的部分，当接有中性点的电磁式电压互感器的空截母线（也可能带有空载短线路），因合闸充电或接地故障的激发，使电压互感器过饱和，可能产生铁磁谐振过电压。防止和限制这类过电压，可实行下列措施： 1）选用励磁特性饱和点较高的电磁式电压互感器。 2）减少同一系统中电压互感器中性点接地的数量，除电源侧电压互感器高压绕组中性点接地外，其他电压互感器中性点尽可能不接地。 3）个别情况下，在 10kV 及以下的母线上装设中性点接地的星形接线电容器组，或用一段电缆代替架空线路以减少Xco，使 Xco＜0.01Xm。式中 Xm 为互感器在线电压作用下单相绕组的励磁电抗；Xco 为系统每相对地容抗。 4）在互感器的开口三角形绕组装设的电阻 R△≤0.4(Xm/K213)。式中 K13 为互感器一次绕组与开口三角形绕组的变化，或装设其他专门消除此类铁磁谐振的装置（如专用消谐器）。 5）10kV 及以下不接地或经消弧线圈接地系统，应采纳性能良好的设备并提高运行维护水平，以避开在配电变压器高压绕组对地短路及送电线路一相断线，且一端接地或不接地的条件下产生铁磁谐振过电压。 6）有消弧线圈的较低电压系统，应适当选择消弧线圈的脱谐度，以便避开谐振点；无消弧线圈的较低...
