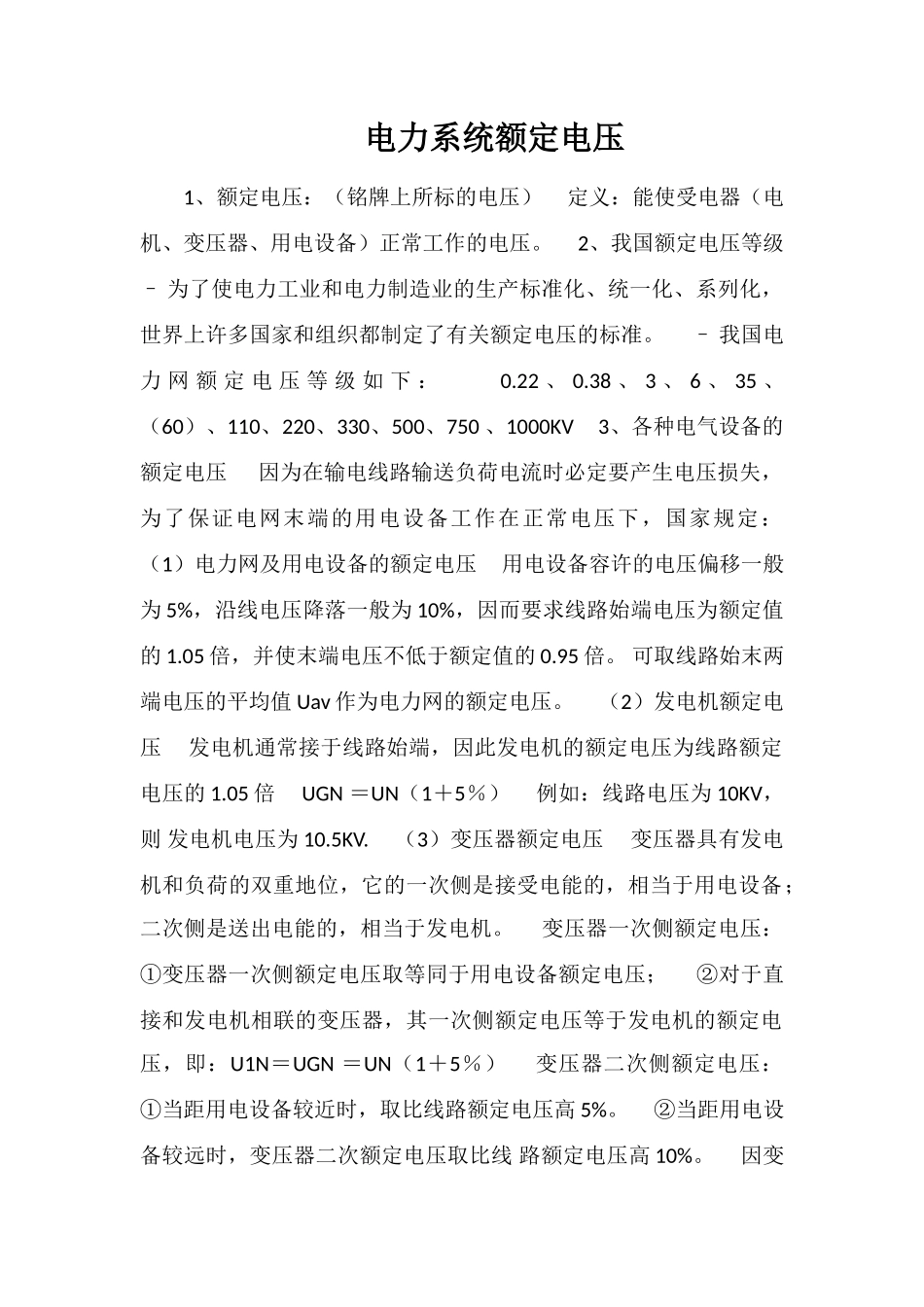

电力系统额定电压1、额定电压：（铭牌上所标的电压） 定义：能使受电器（电机、变压器、用电设备）正常工作的电压。 2、我国额定电压等级 – 为了使电力工业和电力制造业的生产标准化、统一化、系列化，世界上许多国家和组织都制定了有关额定电压的标准。 – 我国电力 网 额 定 电 压 等 级 如 下 ： 0.22 、 0.38 、 3 、 6 、 35 、（60）、110、220、330、500、750 、1000KV 3、各种电气设备的额定电压 因为在输电线路输送负荷电流时必定要产生电压损失，为了保证电网末端的用电设备工作在正常电压下，国家规定： （1）电力网及用电设备的额定电压 用电设备容许的电压偏移一般为 5%，沿线电压降落一般为 10%，因而要求线路始端电压为额定值的 1.05 倍，并使末端电压不低于额定值的 0.95 倍。 可取线路始末两端电压的平均值 Uav 作为电力网的额定电压。 （2）发电机额定电压 发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的 1.05 倍 UGN ＝UN（1＋5％） 例如：线路电压为 10KV，则 发电机电压为 10.5KV. （3）变压器额定电压 变压器具有发电机和负荷的双重地位，它的一次侧是接受电能的，相当于用电设备；二次侧是送出电能的，相当于发电机。 变压器一次侧额定电压： ①变压器一次侧额定电压取等同于用电设备额定电压； ②对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压，即：U1N＝UGN ＝UN（1＋5％） 变压器二次侧额定电压： ①当距用电设备较近时，取比线路额定电压高 5%。 ②当距用电设备较远时，变压器二次额定电压取比线 路额定电压高 10%。 因变压器二次侧额定电压规定为空载时的电压，高出的 10％电压其中有5％用来补偿正常负载时变压器内部阻抗和线路阻抗所造成的损失。
