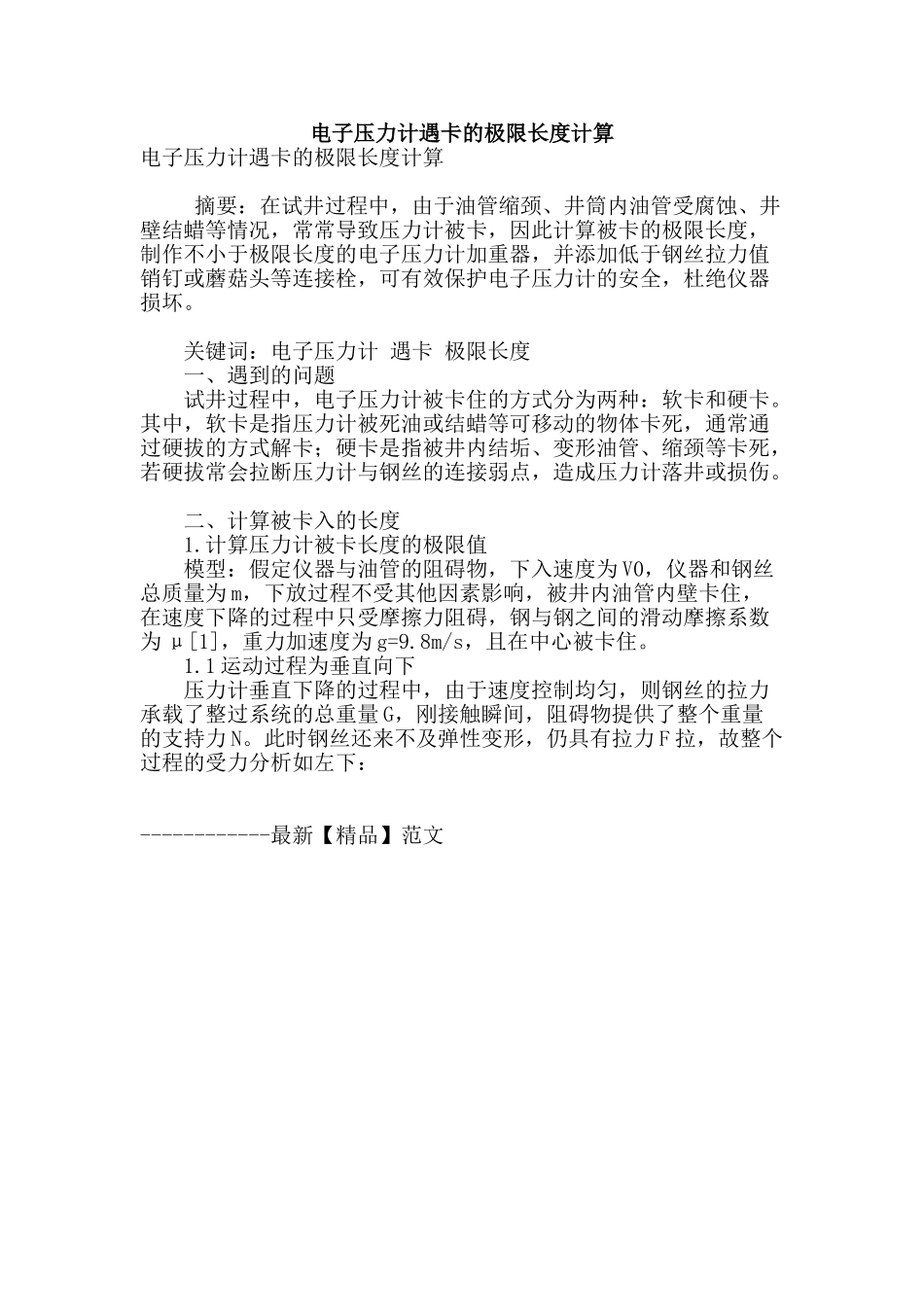

电子压力计遇卡的极限长度计算

电子压力计遇卡的极限长度计算电子压力计遇卡的极限长度计算 摘要：在试井过程中，由于油管缩颈、井筒内油管受腐蚀、井壁结蜡等情况，常常导致压力计被卡，因此计算被卡的极限长度，制作不小于极限长度的电子压力计加重器，并添加低于钢丝拉力值销钉或蘑菇头等连接栓，可有效保护电子压力计的安全，杜绝仪器损坏。 关键词：电子压力计 遇卡 极限长度 一、遇到的问题 试井过程中，电子压力计被卡住的方式分为两种：软卡和硬卡。其中，软卡是指压力计被死油或结蜡等可移动的物体卡死，通常通过硬拔的方式解卡；硬卡是指被井内结垢、变形油管、缩颈等卡死，若硬拔常会拉断压力计与钢丝的连接弱点，造成压力计落井或损伤。 二、计算被卡入的长度 1.计算压力计被卡长度的极限值 模型：假定仪器与油管的阻碍物，下入速度为 V0，仪器和钢丝总质量为 m，下放过程不受其他因素影响，被井内油管内壁卡住，在速度下降的过程中只受摩擦力阻碍，钢与钢之间的滑动摩擦系数为 μ[1]，重力加速度为 g=9.8m/s，且在中心被卡住。 1.1 运动过程为垂直向下 压力计垂直下降的过程中，由于速度控制均匀，则钢丝的拉力承载了整过系统的总重量 G，刚接触瞬间，阻碍物提供了整个重量的支持力 N。此时钢丝还来不及弹性变形，仍具有拉力 F 拉，故整个过程的受力分析如左下：------------最新【精品】范文
