电子线路CAD试卷A及参考答案

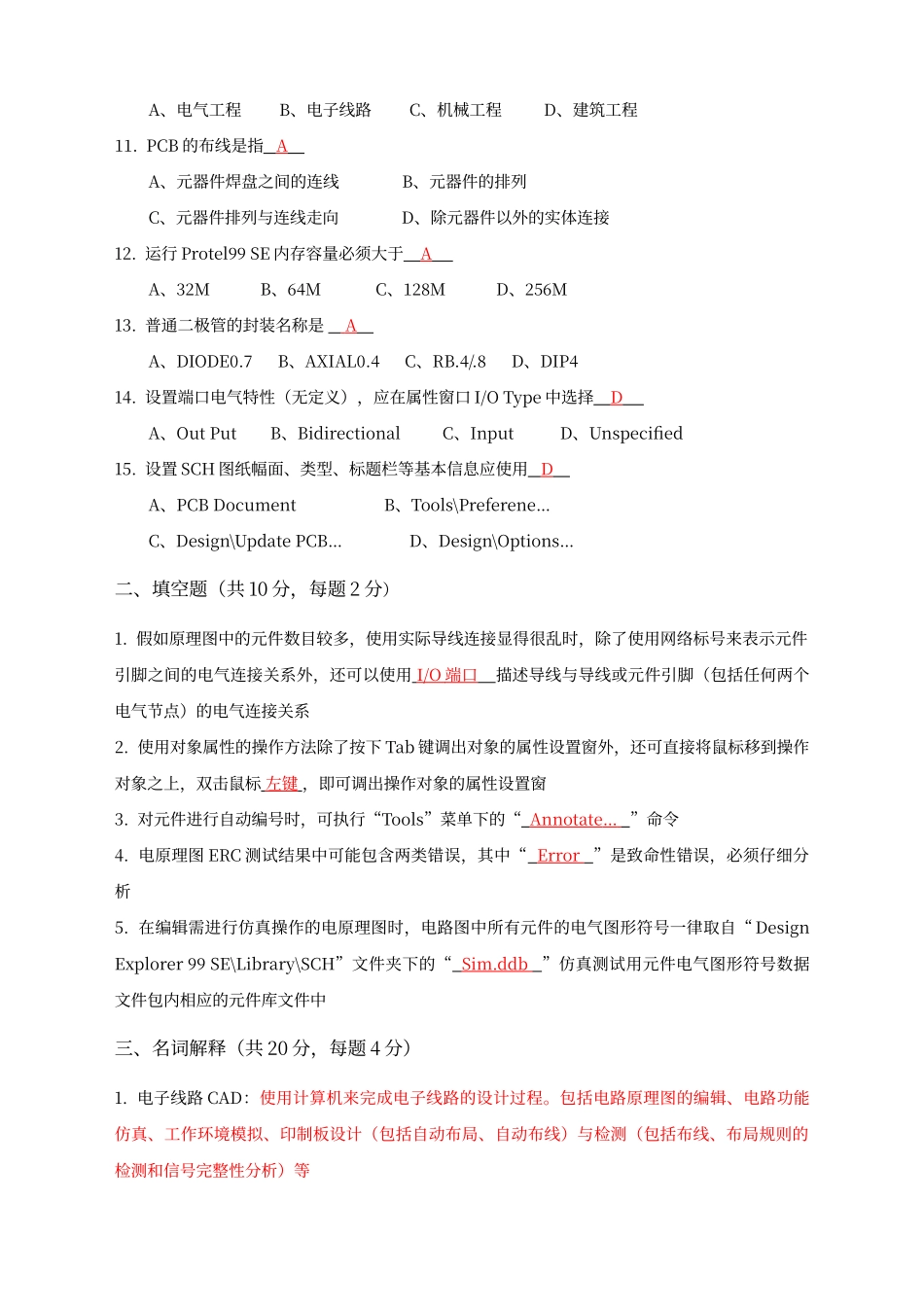

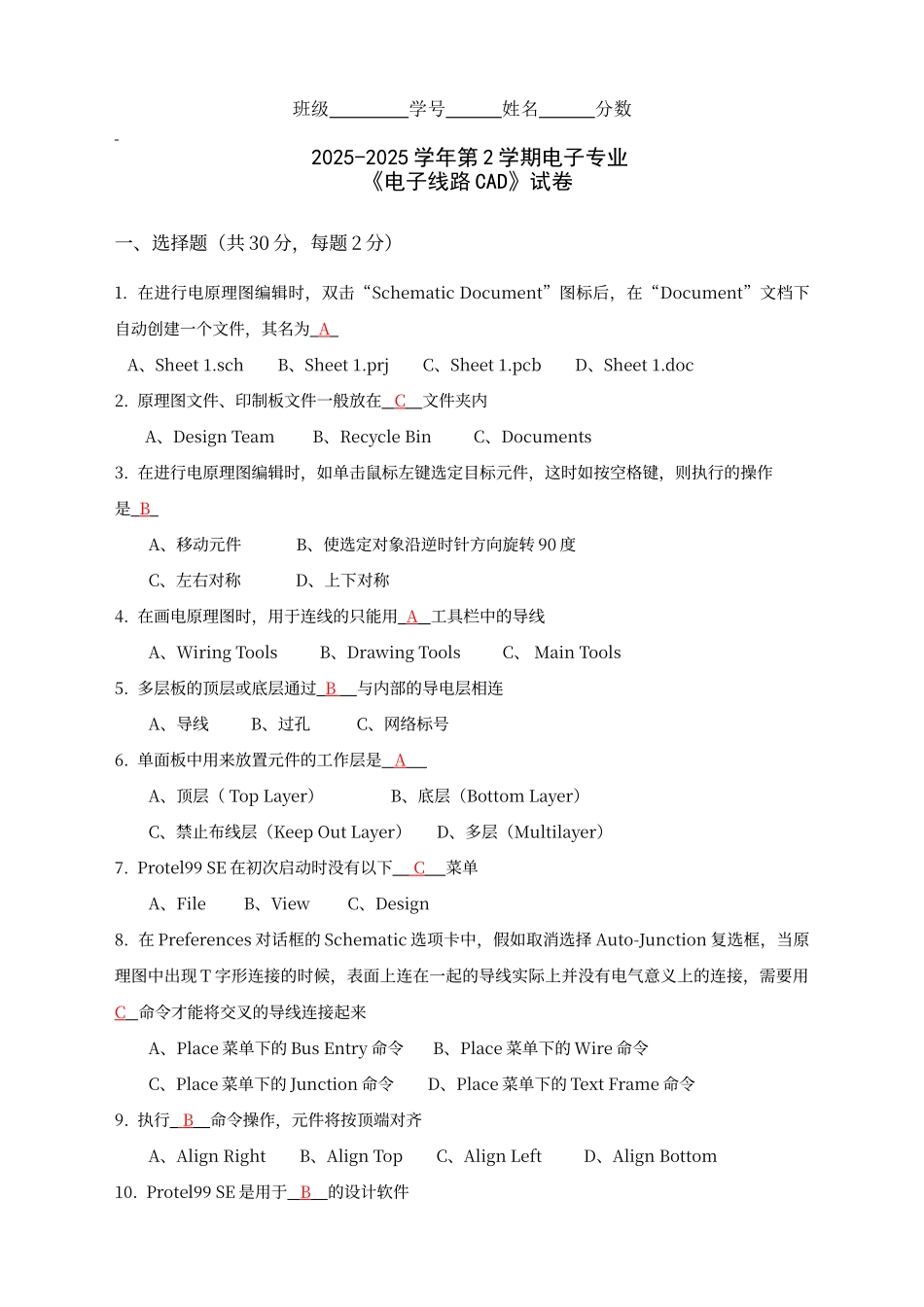

班级 学号 姓名 分数 2025-2025 学年第 2 学期电子专业 《电子线路 CAD》试卷一、选择题（共 30 分，每题 2 分）1. 在进行电原理图编辑时，双击“Schematic Document”图标后，在“Document”文档下自动创建一个文件，其名为 A A、Sheet 1.sch B、Sheet 1.prj C、Sheet 1.pcb D、Sheet 1.doc2. 原理图文件、印制板文件一般放在 C 文件夹内A、Design Team B、Recycle Bin C、Documents3. 在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是 B A、移动元件 B、使选定对象沿逆时针方向旋转 90 度C、左右对称 D、上下对称4. 在画电原理图时，用于连线的只能用 A 工具栏中的导线A、Wiring Tools B、Drawing Tools C、 Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线 B、过孔 C、网络标号6. 单面板中用来放置元件的工作层是 A A、顶层（ Top Layer） B、底层（Bottom Layer）C、禁止布线层（Keep Out Layer） D、多层（Multilayer）7. Protel99 SE 在初次启动时没有以下 C 菜单A、File B、View C、Design8. 在 Preferences 对话框的 Schematic 选项卡中，假如取消选择 Auto-Junction 复选框，当原理图中出现 T 字形连接的时候，表面上连在一起的导线实际上并没有电气意义上的连接，需要用 C 命令才能将交叉的导线连接起来A、Place 菜单下的 Bus Entry 命令 B、Place 菜单下的 Wire 命令C、Place 菜单下的 Junction 命令 D、Place 菜单下的 Text Frame 命令9. 执行 B 命令操作，元件将按顶端对齐A、Align Right B、Align Top C、Align Left D、Align Bottom10. Protel99 SE 是用于 B 的设计软件A、电气工程 B、电子线路 C、机械工程 D、建筑工程11. PCB 的布线是指 A A、元器件焊盘之间的连线 B、元器件的排列C、元器件排列与连线走向 D、除元器件以外的实体连接12. 运行 Protel99 SE 内存容量必须大于 A A、32M B、64M C、128M D、256M13. 普通二极管的封装名称是 A A、DIODE0.7 B、AXIAL0.4 C、RB.4/.8 D、DIP414. 设置端口电气特性（无定义），应在属性窗口 I/O Type 中选择 D A、Out Put B、Bidirectional C、Input D、Unspecified15. 设置 SCH 图纸幅面、类型、标题栏等基本信息应使用 D A、PCB Document B、Tools\Preferene… C、...
