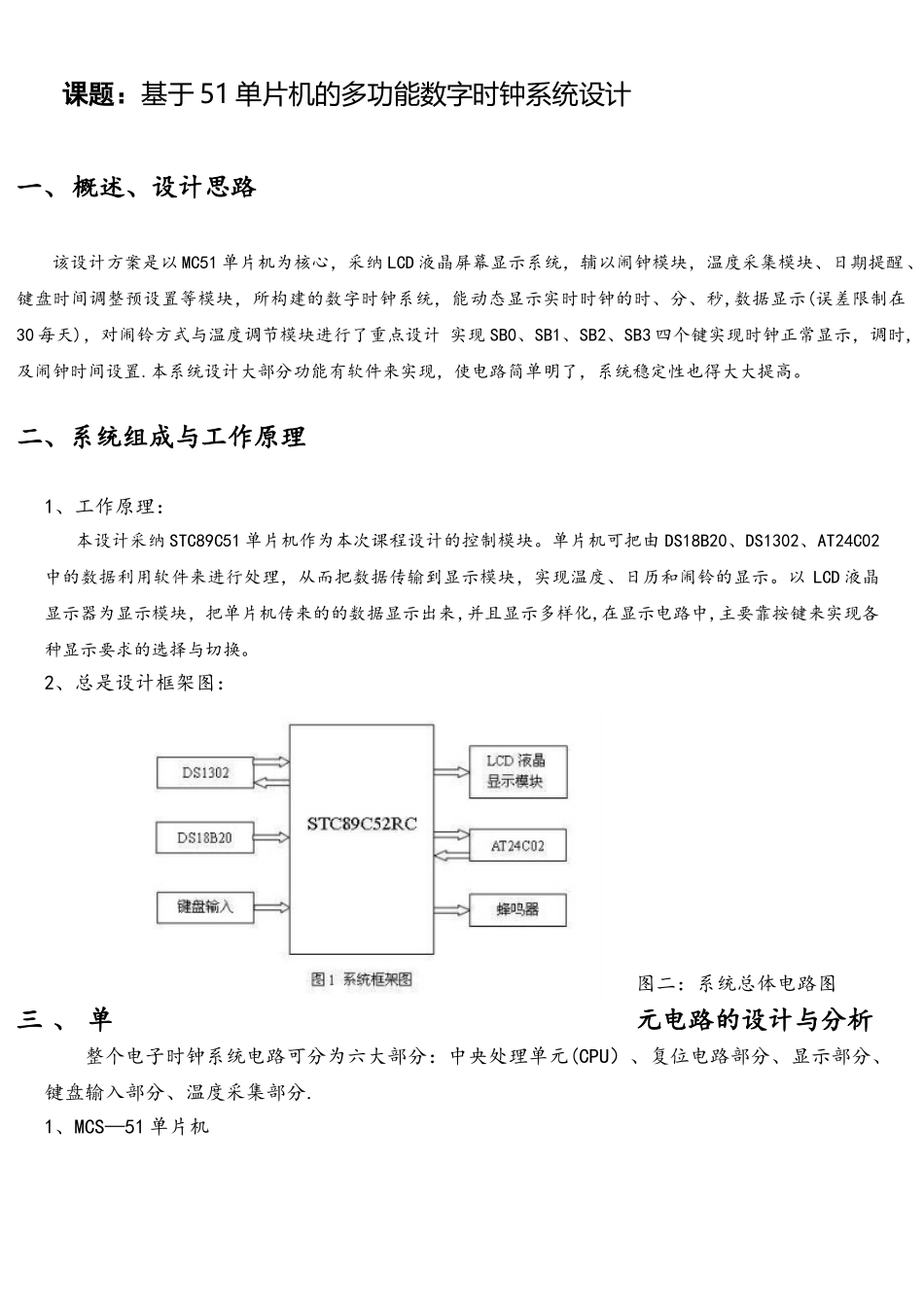

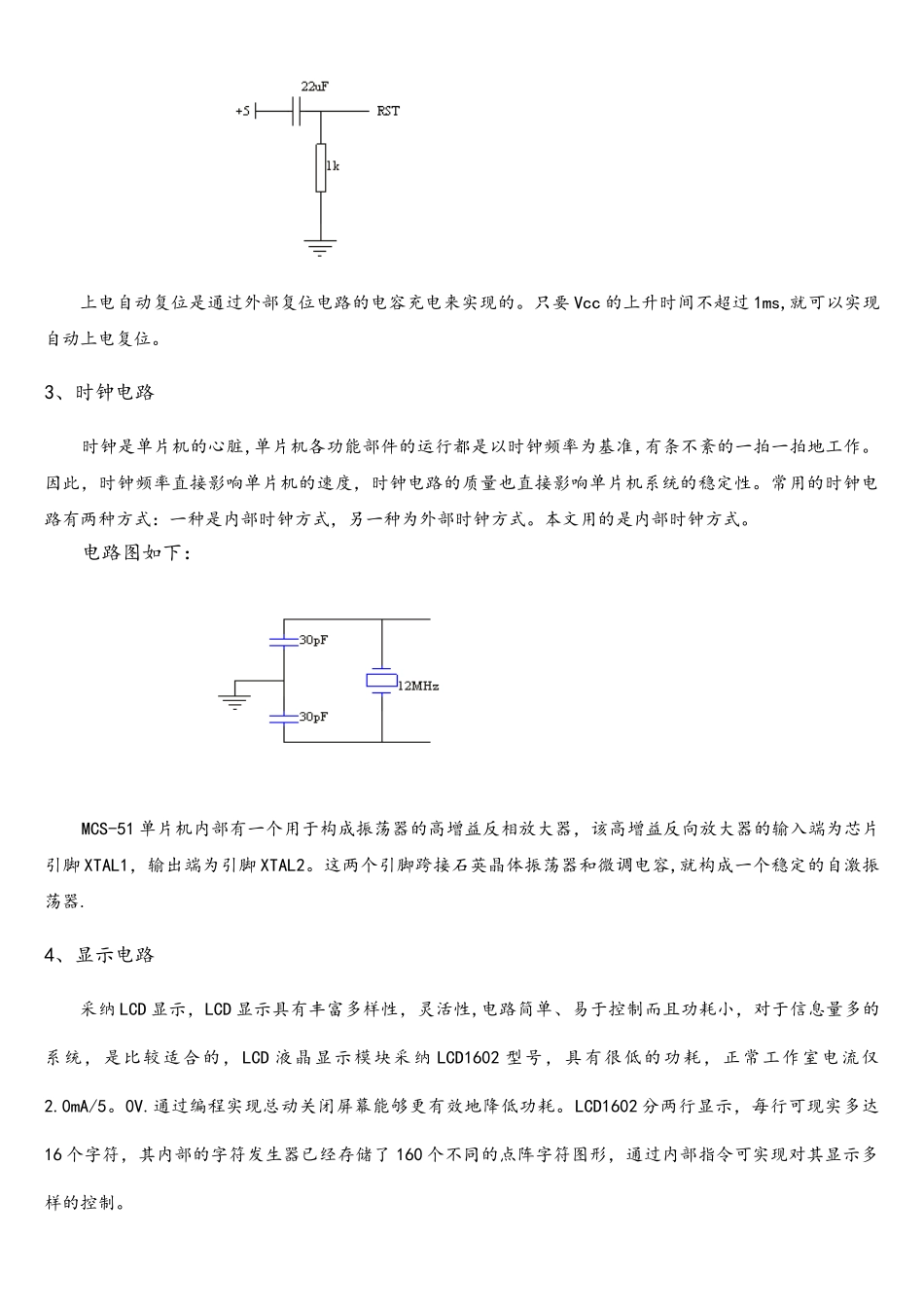

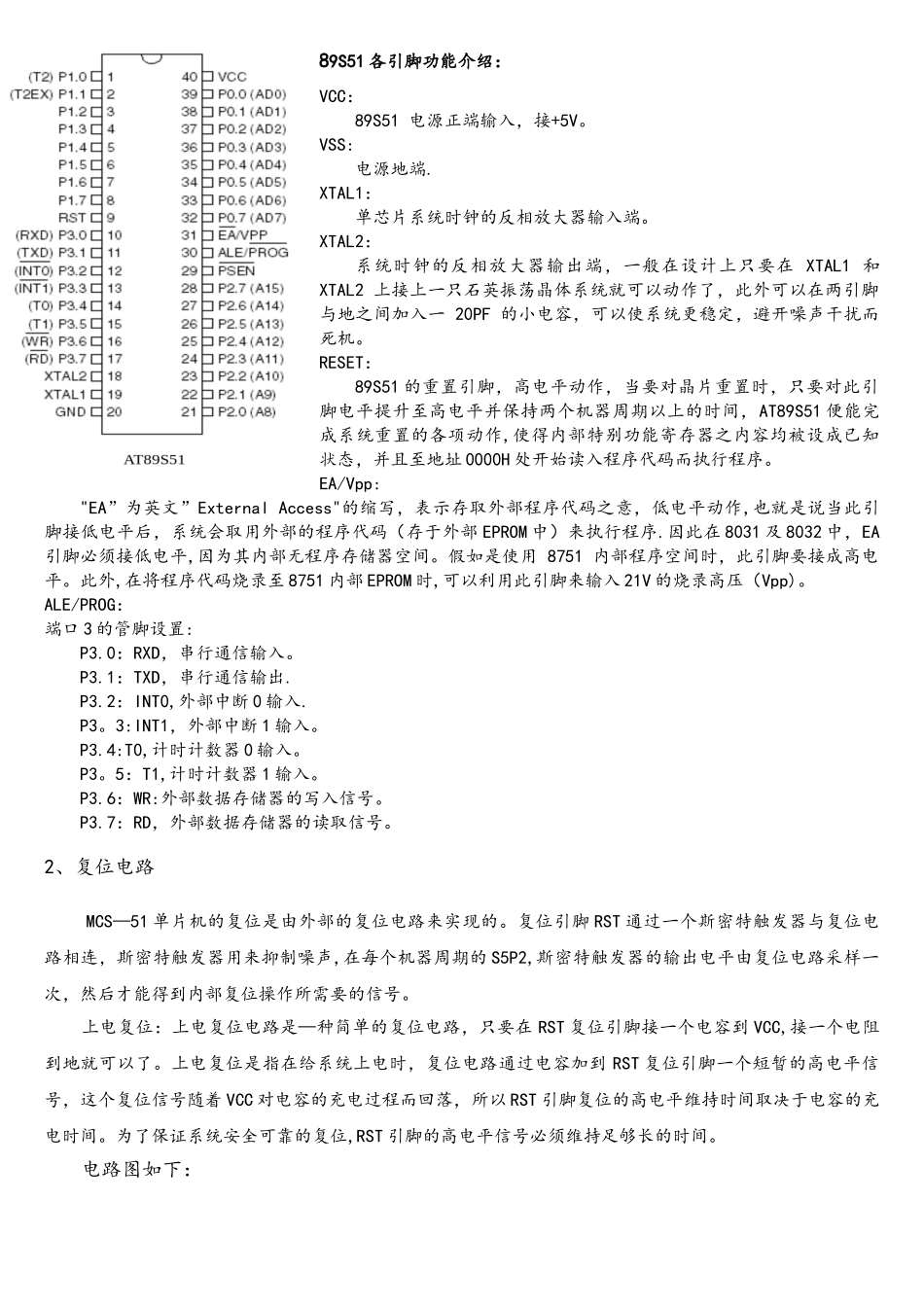

课题：基于 51 单片机的多功能数字时钟系统设计一、概述、设计思路该设计方案是以 MC51 单片机为核心，采纳 LCD 液晶屏幕显示系统，辅以闹钟模块，温度采集模块、日期提醒、键盘时间调整预设置等模块，所构建的数字时钟系统，能动态显示实时时钟的时、分、秒,数据显示(误差限制在30 每天)，对闹铃方式与温度调节模块进行了重点设计 实现 SB0、SB1、SB2、SB3 四个键实现时钟正常显示，调时,及闹钟时间设置.本系统设计大部分功能有软件来实现，使电路简单明了，系统稳定性也得大大提高。二、系统组成与工作原理1、工作原理： 本设计采纳 STC89C51 单片机作为本次课程设计的控制模块。单片机可把由 DS18B20、DS1302、AT24C02中的数据利用软件来进行处理，从而把数据传输到显示模块，实现温度、日历和闹铃的显示。以 LCD 液晶显示器为显示模块，把单片机传来的的数据显示出来,并且显示多样化,在显示电路中,主要靠按键来实现各种显示要求的选择与切换。2、总是设计框架图： 图二：系统总体电路图三 、 单元电路的设计与分析 整个电子时钟系统电路可分为六大部分：中央处理单元(CPU）、复位电路部分、显示部分、键盘输入部分、温度采集部分.1、MCS—51 单片机89S51 各引脚功能介绍：VCC：89S51 电源正端输入，接+5V。VSS:电源地端.XTAL1：单芯片系统时钟的反相放大器输入端。XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和 XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避开噪声干扰而死机。RESET：89S51 的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51 便能完成系统重置的各项动作,使得内部特别功能寄存器之内容均被设成已知状态，并且至地址 0000H 处开始读入程序代码而执行程序。EA/Vpp:"EA”为英文”External Access"的缩写，表示存取外部程序代码之意，低电平动作,也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部 EPROM 中）来执行程序.因此在 8031 及 8032 中，EA引脚必须接低电平,因为其内部无程序存储器空间。假如是使用 8751 内部程序空间时，此引脚要接成高电平。此外,在将程序代码烧录至 8751 内部 EPROM 时,可以利用此引脚来输入 21V 的烧录高压（Vpp)。ALE/PROG：端口 3 的管脚设置:P3.0：RXD，串行通信输入。...
