电工实习实训报告

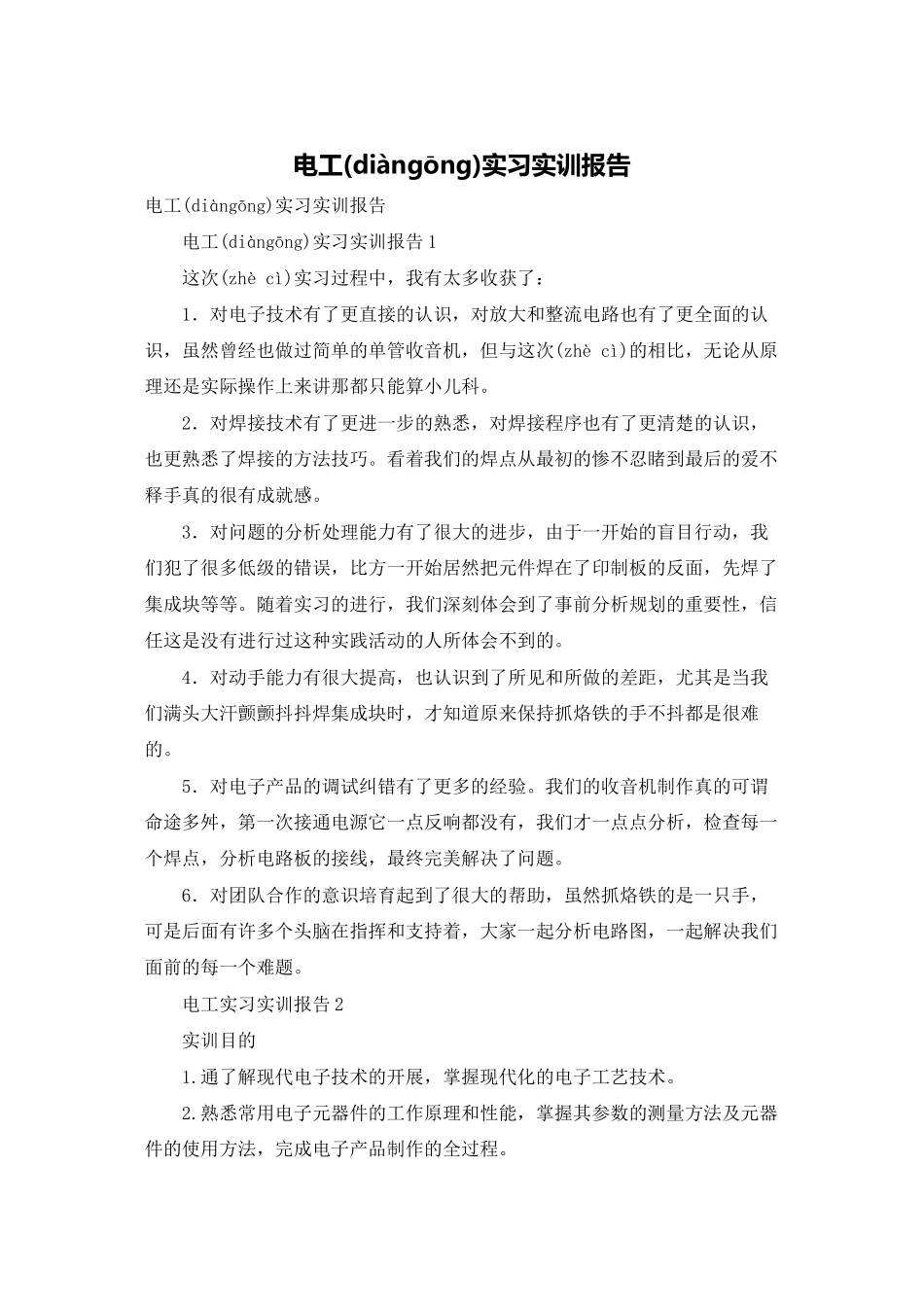

电工(diàngōng)实习实训报告电工(diàngōng)实习实训报告 电工(diàngōng)实习实训报告 1 这次(zhè cì) 实习过程中，我有太多收获了： 1．对电子技术有了更直接的认识，对放大和整流电路也有了更全面的认识，虽然曾经也做过简单的单管收音机，但与这次(zhè cì)的相比，无论从原 理还是实际操作上来讲那都只能算小儿科。 2．对焊接技术有了更进一步的熟悉，对焊接程序也有了更清楚的认识，也更熟悉了焊接的方法技巧。看着我们的焊点从最初的惨不忍睹到最后的爱不 释手真的很有成就感。 3．对问题的分析处理能力有了很大的进步，由于一开始的盲目行动，我们犯了很多低级的错误，比方一开始居然把元件焊在了印制板的反面，先焊了集成块等等。随着实习的进行，我们深刻体会到了事前分析规划的重要性，信 任这是没有进行过这种实践活动的人所体会不到的。 4．对动手能力有很大提高，也认识到了所见和所做的差距，尤其是当我们满头大汗颤颤抖抖焊集成块时，才知道原来保持抓烙铁的手不抖都是很难 的。 5．对电子产品的调试纠错有了更多的经验。我们的收音机制作真的可谓命途多舛，第一次接通电源它一点反响都没有，我们才一点点分析，检查每一 个焊点，分析电路板的接线，最终完美解决了问题。 6．对团队合作的意识培育起到了很大的帮助，虽然抓烙铁的是一只手，可是后面有许多个头脑在指挥和支持着，大家一起分析电路图，一起解决我们 面前的每一个难题。 电工实习实训报告 2 实训目的 1. 通了解现代电子技术的开展，掌握现代化的电子工艺技术。 2.熟悉常用电子元器件的工作原理和性能，掌握其参数的测量方法及元器 件的使用方法，完成电子产品制作的全过程。 3.使用 AltiumDesigner 完成电路原理图，PCB 设计制作。 4. 掌握焊接工艺的根本技能。 5.掌握电子电路安装、调试技术等技能并能排除故障，培育实践动手能力 和创新能力。 实训内容 1. 介绍各常用电子元器件〔如：电阻、电容、电感、二极管等〕。 2. 介绍各常用电子元器件性能。特点以及其在电子线路的作用。 3. 介绍电烙铁的焊接要领。 4.熟悉 AD 设计软件，了解 PCB 制板工艺流程。 焊接技术 (1). 焊接操作 1.准备施焊,电烙铁的三种握法都应掌握,在实习中我们采纳笔握法左手拿焊丝,右手握烙铁,进入备焊状态。要求烙铁头保持洁净，无焊渣等氧化物，并 在外表镀有一层焊锡。 2.加热焊件，烙铁头靠在两焊件的连接处，加热整个焊件全...
