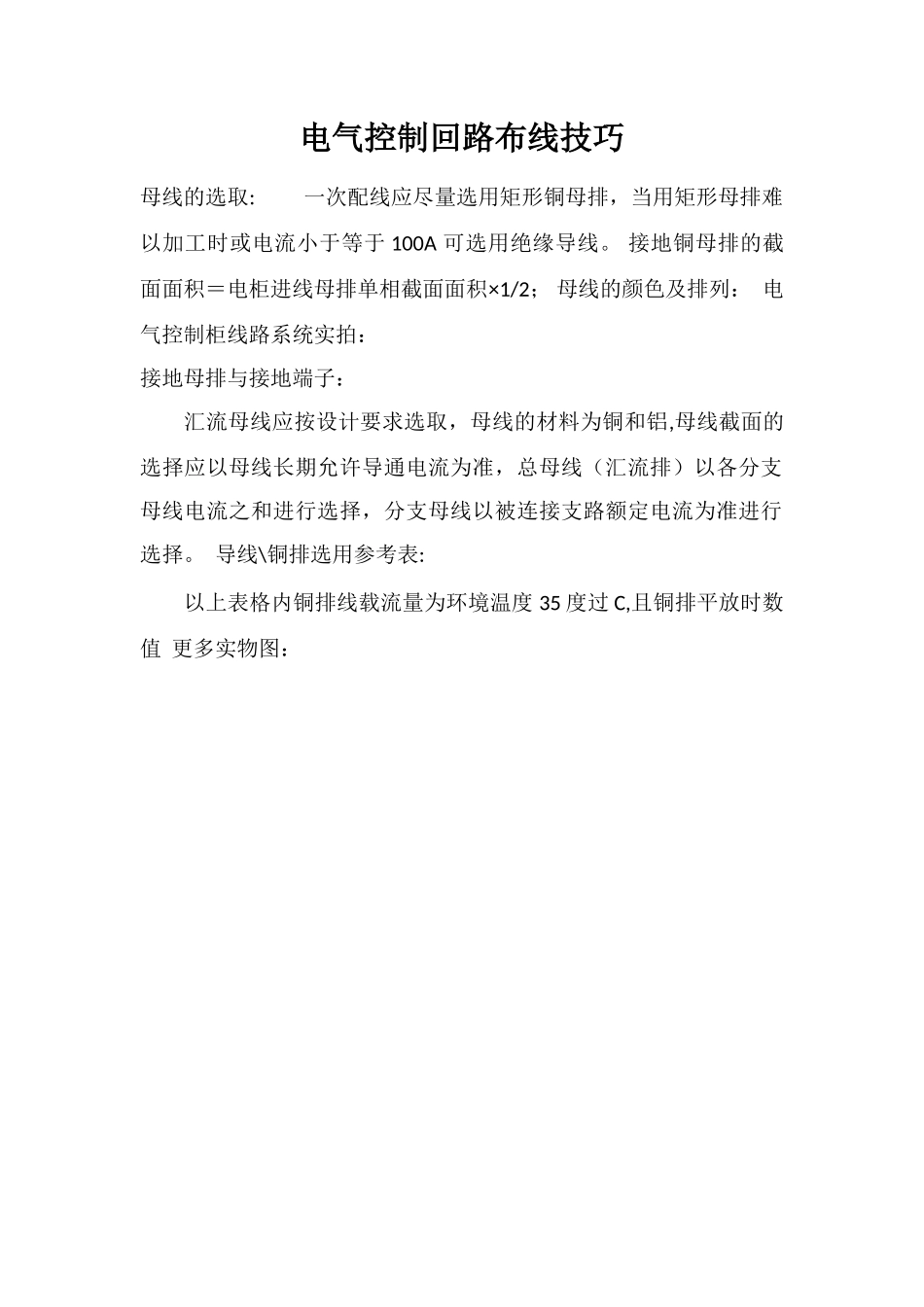

电气控制回路布线技巧

电气控制回路布线技巧母线的选取: 一次配线应尽量选用矩形铜母排，当用矩形母排难以加工时或电流小于等于 100A 可选用绝缘导线。 接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2； 母线的颜色及排列： 电气控制柜线路系统实拍：接地母排与接地端子： 汇流母线应按设计要求选取，母线的材料为铜和铝,母线截面的选择应以母线长期允许导通电流为准，总母线（汇流排）以各分支母线电流之和进行选择，分支母线以被连接支路额定电流为准进行选择。 导线\铜排选用参考表: 以上表格内铜排线载流量为环境温度 35 度过 C,且铜排平放时数值 更多实物图：
