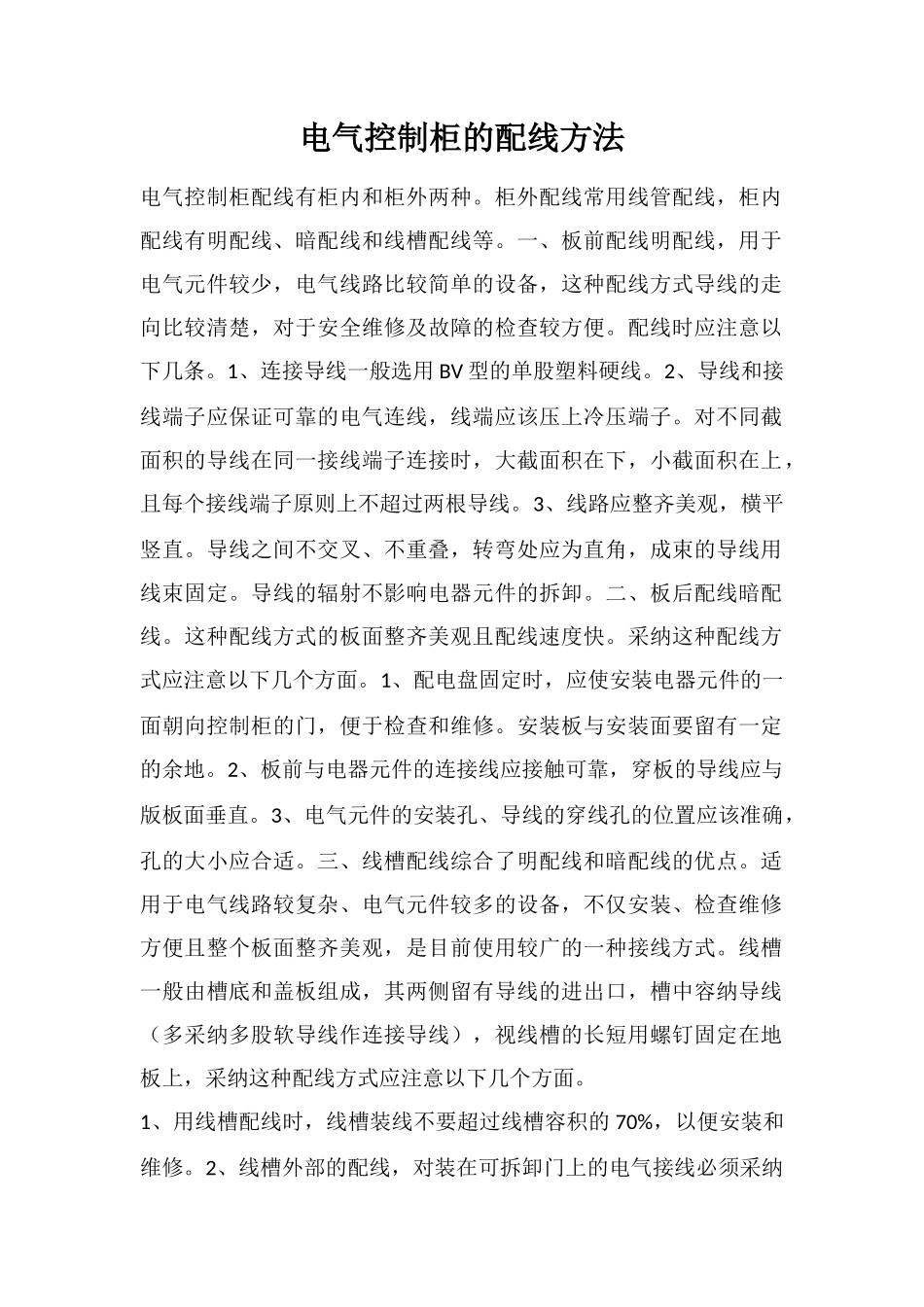

电气控制柜的配线方法电气控制柜配线有柜内和柜外两种。柜外配线常用线管配线，柜内配线有明配线、暗配线和线槽配线等。一、板前配线明配线，用于电气元件较少，电气线路比较简单的设备，这种配线方式导线的走向比较清楚，对于安全维修及故障的检查较方便。配线时应注意以下几条。1、连接导线一般选用 BV 型的单股塑料硬线。2、导线和接线端子应保证可靠的电气连线，线端应该压上冷压端子。对不同截面积的导线在同一接线端子连接时，大截面积在下，小截面积在上，且每个接线端子原则上不超过两根导线。3、线路应整齐美观，横平竖直。导线之间不交叉、不重叠，转弯处应为直角，成束的导线用线束固定。导线的辐射不影响电器元件的拆卸。二、板后配线暗配线。这种配线方式的板面整齐美观且配线速度快。采纳这种配线方式应注意以下几个方面。1、配电盘固定时，应使安装电器元件的一面朝向控制柜的门，便于检查和维修。安装板与安装面要留有一定的余地。2、板前与电器元件的连接线应接触可靠，穿板的导线应与版板面垂直。3、电气元件的安装孔、导线的穿线孔的位置应该准确，孔的大小应合适。三、线槽配线综合了明配线和暗配线的优点。适用于电气线路较复杂、电气元件较多的设备，不仅安装、检查维修方便且整个板面整齐美观，是目前使用较广的一种接线方式。线槽一般由槽底和盖板组成，其两侧留有导线的进出口，槽中容纳导线（多采纳多股软导线作连接导线），视线槽的长短用螺钉固定在地板上，采纳这种配线方式应注意以下几个方面。1、用线槽配线时，线槽装线不要超过线槽容积的 70%，以便安装和维修。2、线槽外部的配线，对装在可拆卸门上的电气接线必须采纳互联端子板或连接器，它们必须牢固固定在框架、控制箱或门上。对于内部配线而言，从外部控制线路、信号线路进入控制箱内的导线超过 10 根时，必须用端子板或连接器件过渡，但动力线路和测量线路的导线可以直接接到电气的端子上。四、线管配线对不在电气控制柜内的所有导线都应穿管，管配线具有耐潮、耐腐、导线不易遭受机械损伤的特点，常用于承受一定压力的地方。1 ．铁管配线 l ）根据使用场合和导线截面及导线根数选择铁管类型及管径，所穿导线截面积应比管内径截面积小 40 ％。2 ）尽量取最短距离敷设铁管，并且管路应尽可能少转角或弯曲（一般不多于三个），管路引出地面时，离地面高度不得小于 0.2m 。3 ）铁管弯曲时，弯曲半径不小于管径的 4 一 6 倍，且弯曲后不可有裂...
