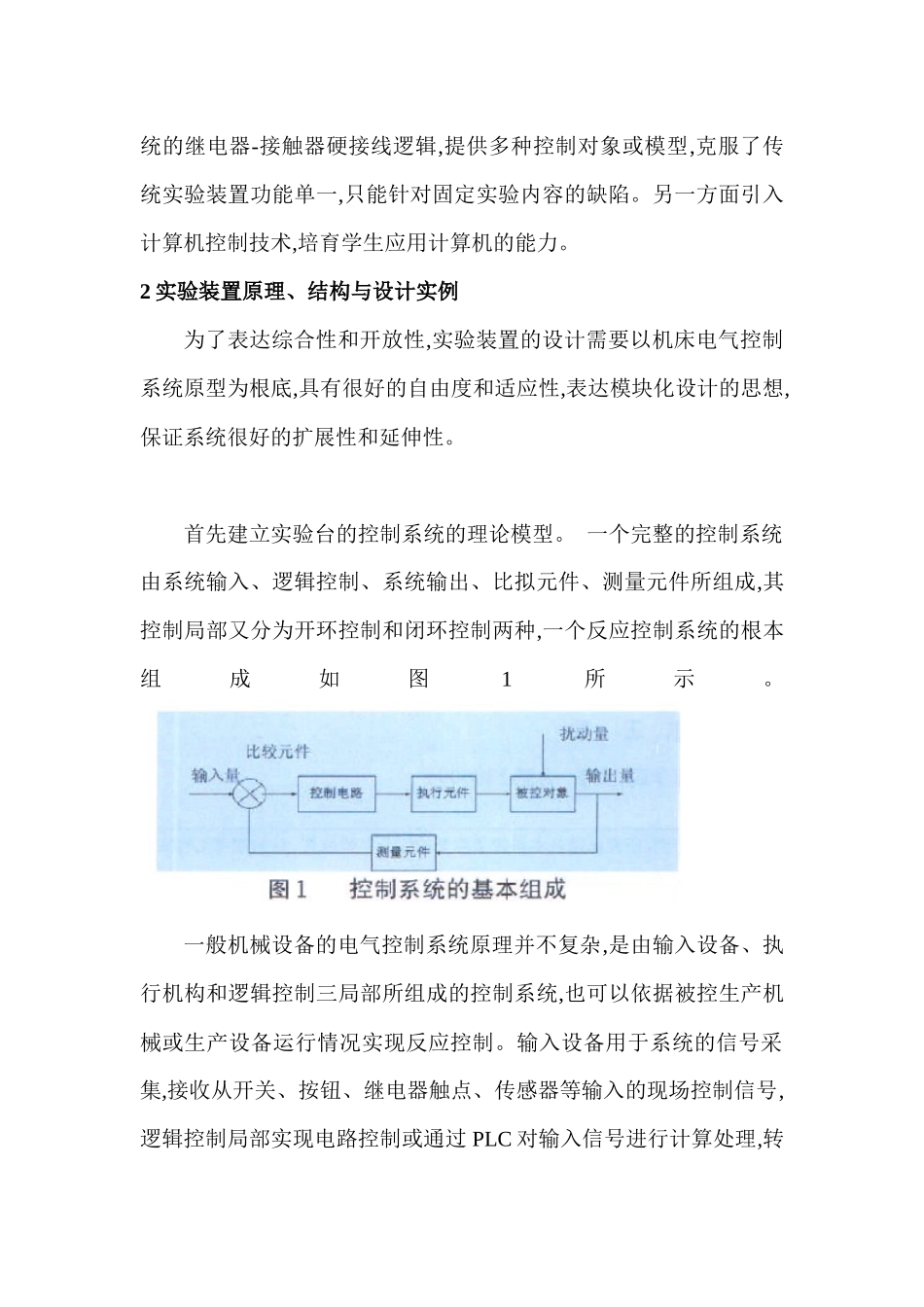

电气自动控制论文机床电气控制论文：机床电气与 PLC 控制教学实验装置的开发讨论摘要:针对?机床电气控制与可编程序控制器?课程教学的需要,开发讨论出适合本科教学需要的综合实验装置,该装置将工程实践与教学紧密结合,为培育学生工程实践能力、科技创新能力提供了良好的条件。关键词:机床电气;可编程控制器;实验装置 1 引言20 世纪 20 年代出现的将接触器、各种继电器、定时器、其它电器及触头按一定逻辑关系连接的继电接触器控制系统,它结构简单、价格廉价、便于掌握等特点在工业控制中广泛运用[1,2]。随着现代工业的迅猛开展,生产控制的柔性化需要,传统的继电接触器控制系统已经不能满足生产需要[3,4];同时计算机技术的迅猛开展也为新的工业控制方法奠定了根底[5,6]。可编程序控制器〔PLC〕将计算机的功能完善、通用性、灵活性好的优点与继电接触器控制系统的结构简单、价格廉价、便于掌握等特点有机结合,在现代工业控制中得到广泛应用[7,8]。 机床电气与 PLC 控制教学实验装置将机械、电气、计算机技术、自动化技术等学科熔为一体,结合工程实践,综合性和应用性较强,又以开放性和设计性实验为主,改变了原有的单一实验单一设备或单一课程单一实验装置的模式,适应以电气控制与 PLC 为主的多门课程教学和实验的需要,提高学生的工程实践能力,培育学生的创新意识。机床电气与 P L C 控制教学实验装置一方面模拟机床电气控制系统的继电器-接触器硬接线逻辑,提供多种控制对象或模型,克服了传统实验装置功能单一,只能针对固定实验内容的缺陷。另一方面引入计算机控制技术,培育学生应用计算机的能力。2 实验装置原理、结构与设计实例为了表达综合性和开放性,实验装置的设计需要以机床电气控制系统原型为根底,具有很好的自由度和适应性,表达模块化设计的思想,保证系统很好的扩展性和延伸性。首先建立实验台的控制系统的理论模型。 一个完整的控制系统由系统输入、逻辑控制、系统输出、比拟元件、测量元件所组成,其控制局部又分为开环控制和闭环控制两种,一个反应控制系统的根本组成如图1所示。一般机械设备的电气控制系统原理并不复杂,是由输入设备、执行机构和逻辑控制三局部所组成的控制系统,也可以依据被控生产机械或生产设备运行情况实现反应控制。输入设备用于系统的信号采集,接收从开关、按钮、继电器触点、传感器等输入的现场控制信号,逻辑控制局部实现电路控制或通过 PLC 对输入信号进行计算处理,转换之后的控制信号用于控制执...
