电气设备部分技术描述

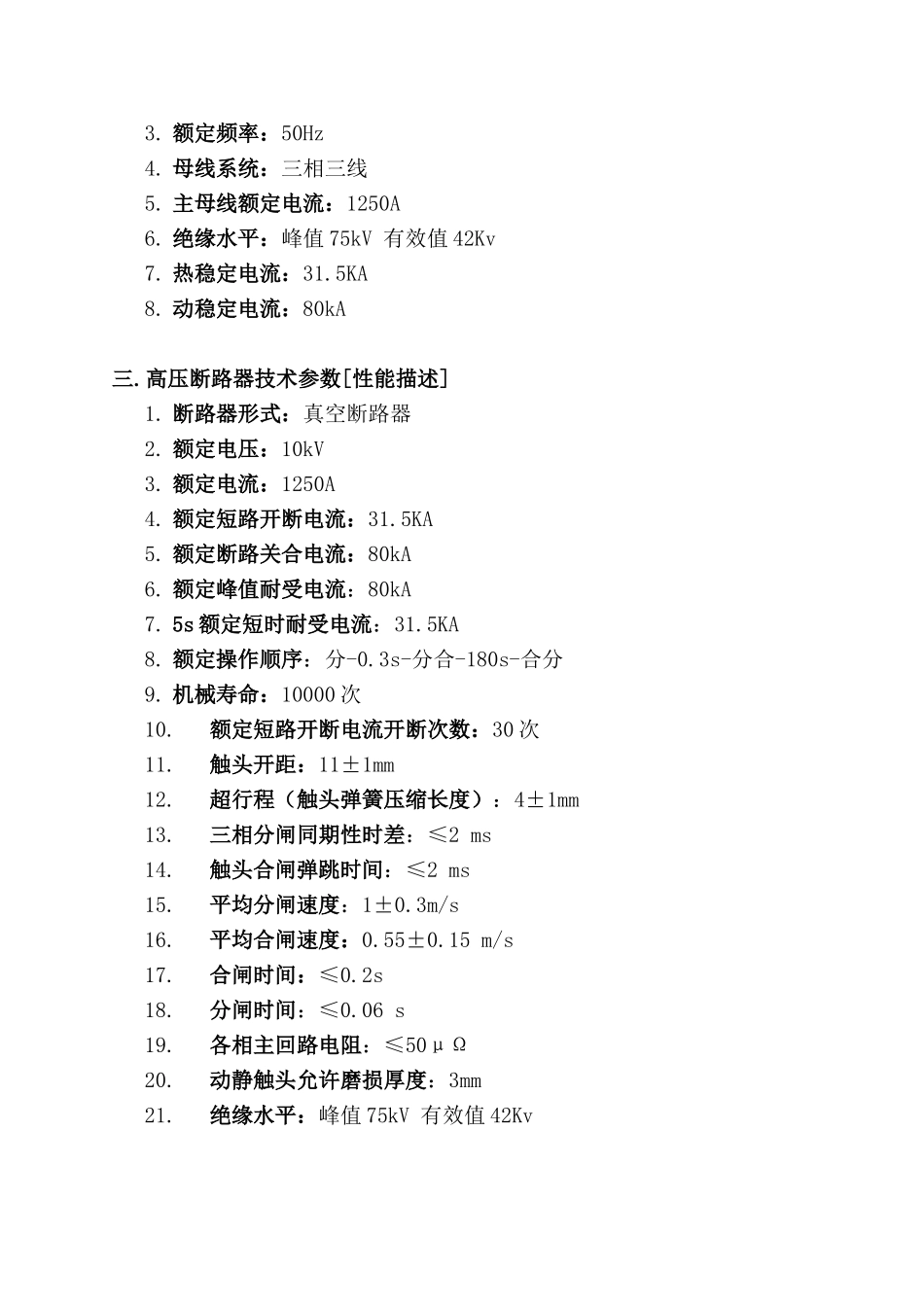

电气设备部分技术描述一.高、低压开关柜参照和适用的标准[质量描述]我公司提供的高、低压柜产品均满足我国高、低压开关柜制造、安装等国家标准和部颁行业标准，详列如下：《高压开关柜技术条件》JB 618《户内沟通高压开关柜订货技术条件》DL 404《沟通高压断路器订货技术条件》DL 402《3～35KV 沟通金属封闭开关设备》GB 3906-91《高压开关设备通用技术条件》GB/T 11022-89《沟通高压断路器》GB 1984-89《沟通高压隔离开关和接地开关》GB 1985-89《电压互感器》《电流互感器》《开关柜闭锁装置技术条件》SD 318《沟通高压电器在长期工作时的发热》GB/T 763-90《继电保护和安全自动装置技术规程》《微机线路保护装置通用技术条件》GB 15145-94《低压成套开关设备》GB 7251《低压成套开关设备和控制设备》IEC 439《电气装置安装工程电气设备交接实验标准》《电气装置安装工程施工及验收法律规范》《电力装置的电测量仪表装置设计规程》《电力系统直流电源柜订货技术条件》DL／T 459－2000《电力系统直流电源设备通用订货技术条件及安全要求》 JB／T 5777.4－2000二.高压开关柜技术参数[性能描述]1. 形式：箱型固定金属封闭开关设备2. 额定电压：12kV3. 额定频率：50Hz4. 母线系统：三相三线5. 主母线额定电流：1250A6. 绝缘水平：峰值 75kV 有效值 42Kv7. 热稳定电流：31.5KA8. 动稳定电流：80kA三.高压断路器技术参数[性能描述]1. 断路器形式：真空断路器2. 额定电压：10kV3. 额定电流：1250A4. 额定短路开断电流：31.5KA5. 额定断路关合电流：80kA6. 额定峰值耐受电流：80kA7. 5s 额定短时耐受电流：31.5KA8. 额定操作顺序：分-0.3s-分合-180s-合分9. 机械寿命：10000 次10.额定短路开断电流开断次数：30 次11.触头开距：11±1mm12.超行程（触头弹簧压缩长度）：4±1mm13.三相分闸同期性时差：≤2 ms14.触头合闸弹跳时间：≤2 ms15.平均分闸速度：1±0.3m/s16.平均合闸速度：0.55±0.15 m/s17.合闸时间：≤0.2s18.分闸时间：≤0.06 s19.各相主回路电阻：≤50μΩ20.动静触头允许磨损厚度：3mm21.绝缘水平：峰值 75kV 有效值 42Kv四.高压开关柜基本描述[技术先进性描述]1.产品为金属封闭结构，满足国家标准 GB3906 和国际标准 IEC298，防护等级 IP2X，金属封闭结构可有效地防止异物进入柜内造成短路故障，并可防止人体接近带电体和运行部件。具有两部提出的“五防”闭锁功能。2.柜内不采纳任何形...
