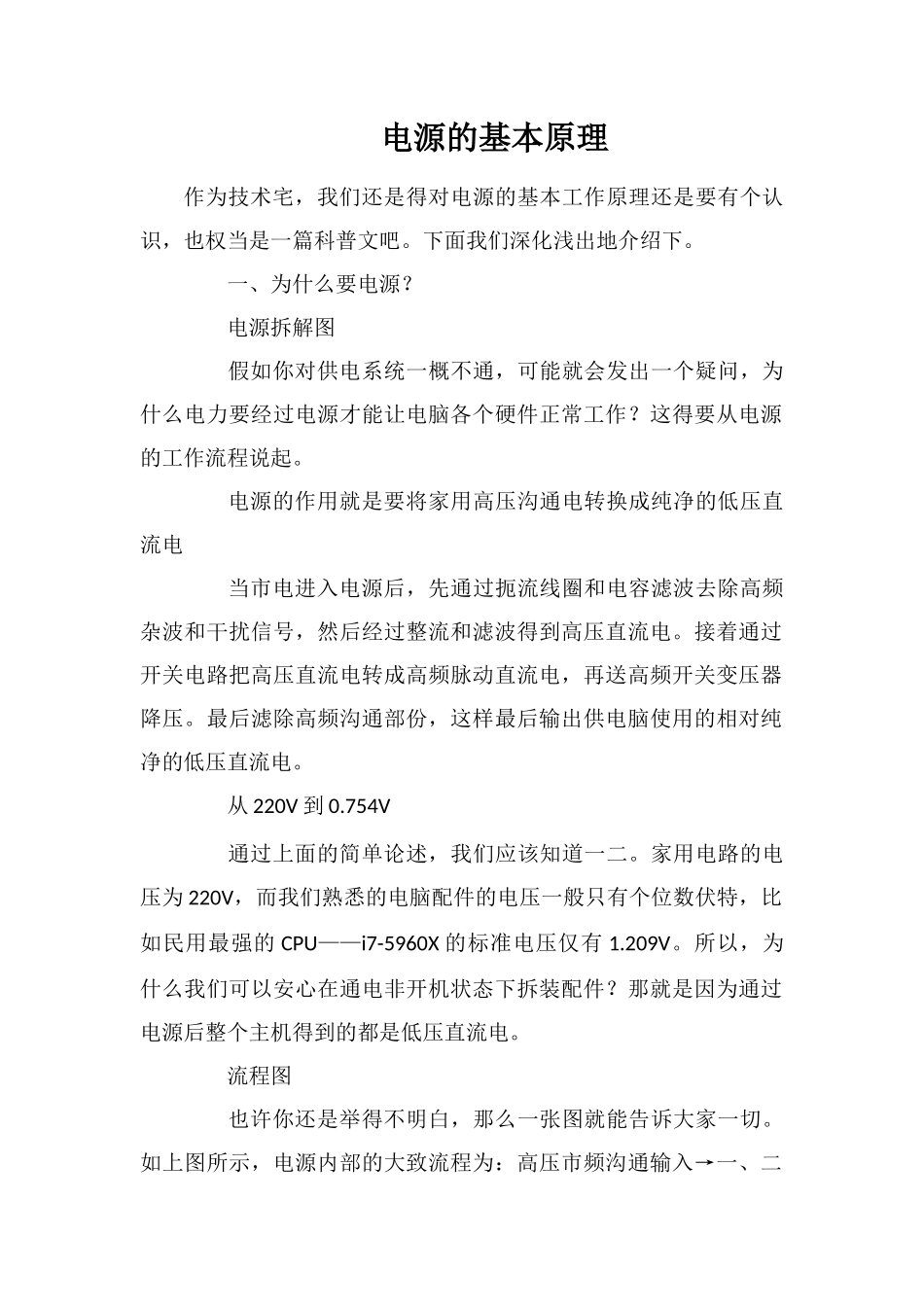

电源的基本原理作为技术宅，我们还是得对电源的基本工作原理还是要有个认识，也权当是一篇科普文吧。下面我们深化浅出地介绍下。 一、为什么要电源？ 电源拆解图 假如你对供电系统一概不通，可能就会发出一个疑问，为什么电力要经过电源才能让电脑各个硬件正常工作？这得要从电源的工作流程说起。 电源的作用就是要将家用高压沟通电转换成纯净的低压直流电 当市电进入电源后，先通过扼流线圈和电容滤波去除高频杂波和干扰信号，然后经过整流和滤波得到高压直流电。接着通过开关电路把高压直流电转成高频脉动直流电，再送高频开关变压器降压。最后滤除高频沟通部份，这样最后输出供电脑使用的相对纯净的低压直流电。 从 220V 到 0.754V 通过上面的简单论述，我们应该知道一二。家用电路的电压为 220V，而我们熟悉的电脑配件的电压一般只有个位数伏特，比如民用最强的 CPU——i7-5960X 的标准电压仅有 1.209V。所以，为什么我们可以安心在通电非开机状态下拆装配件？那就是因为通过电源后整个主机得到的都是低压直流电。 流程图 也许你还是举得不明白，那么一张图就能告诉大家一切。如上图所示，电源内部的大致流程为：高压市频沟通输入→一、二级 EMI 滤波电路（滤波）→全桥电路整流(整流)+大容量高压滤波电容(滤波)→高压直流→开关三极管→高频率的脉动直流电→开关变压器（变压）→低压高频沟通→低压滤波电路（整流、滤波）→稳定的低压直流输出。 下面我们就每一个环节进行简单分析，来看看 220V 的电能如何为各个电脑配件服务。 二、低压直流电加工厂是怎样工作的？ 一级 EMI 滤波电路 1、噔噔噔噔噔噔，220V 沟通电开始进入我们家的电源了。来到电源匣子后，首先要经过扼流线圈和电容，也就是我们熟悉的一级 EMI 滤波电路，来滤除高频杂波和同相干扰信号。 二级 EMI 滤波电路 2、一次过滤还是有比较多“杂质”的，所以电源一般还设置二级 EMI 电路，同样由电感线圈和电容组成，进一步滤除高频杂波。 PFC，现在的基本是主动 PFC 3、电流经过二级 EMI 电路后，就到了 PFC 电路。PFC 就是“功率因数校正”，主要用来表征电子产品对电能的利用效率。功率因数越高，说明电能的利用效率越高。它在增流滤波电路中有着非常重要的作用，可以在把沟通电转换为直流时提高电源对市电的利用率，减少电能损耗，同时使用 PFC 能减少电源对市电和其它电器的干扰。 主电容 4、经过 PFC 后，沟通电要转换成...
