电线线径及载流量计算方法VIP专享

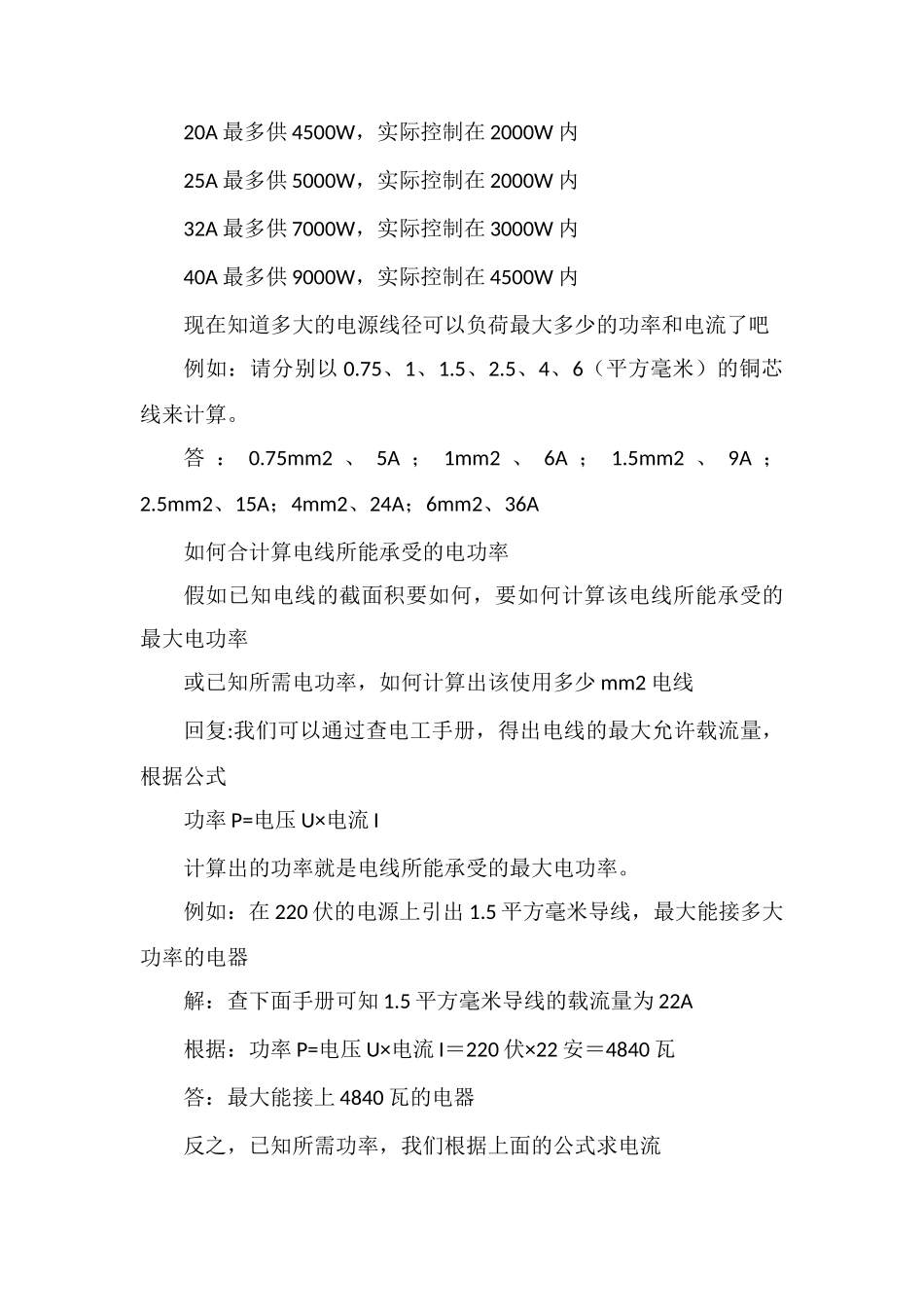

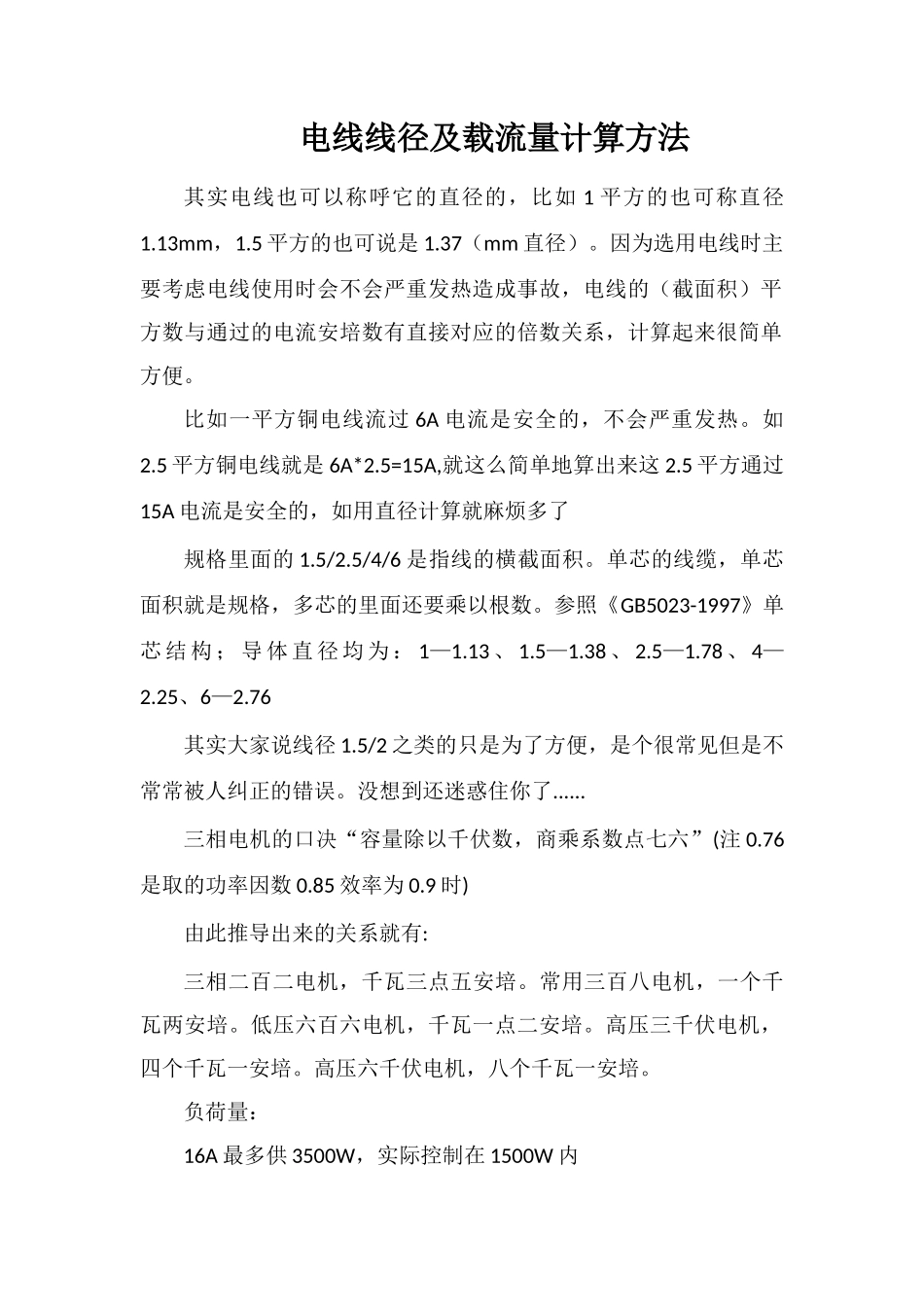

电线线径及载流量计算方法其实电线也可以称呼它的直径的，比如 1 平方的也可称直径1.13mm，1.5 平方的也可说是 1.37（mm 直径）。因为选用电线时主要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单方便。比如一平方铜电线流过 6A 电流是安全的，不会严重发热。如2.5 平方铜电线就是 6A*2.5=15A,就这么简单地算出来这 2.5 平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的 1.5/2.5/4/6 是指线的横截面积。单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。参照《GB5023-1997》单芯 结 构 ； 导 体 直 径 均 为 ： 1—1.13 、 1.5—1.38 、 2.5—1.78 、 4—2.25、6—2.76其实大家说线径 1.5/2 之类的只是为了方便，是个很常见但是不常常被人纠正的错误。没想到还迷惑住你了......三相电机的口决“容量除以千伏数，商乘系数点七六”(注 0.76是取的功率因数 0.85 效率为 0.9 时)由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。负荷量：16A 最多供 3500W，实际控制在 1500W 内20A 最多供 4500W，实际控制在 2000W 内25A 最多供 5000W，实际控制在 2000W 内32A 最多供 7000W，实际控制在 3000W 内40A 最多供 9000W，实际控制在 4500W 内现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以 0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。答 ： 0.75mm2 、 5A ； 1mm2 、 6A ； 1.5mm2 、 9A ；2.5mm2、15A；4mm2、24A；6mm2、36A如何合计算电线所能承受的电功率假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率或已知所需电功率，如何计算出该使用多少 mm2 电线回复:我们可以通过查电工手册，得出电线的最大允许载流量，根据公式功率 P=电压 U×电流 I计算出的功率就是电线所能承受的最大电功率。例如：在 220 伏的电源上引出 1.5 平方毫米导线，最大能接多大功率的电器解：查下面手册可知 1.5 平方毫米导线的载流量为 22A根据：功率 P=电压 U×电流 I＝220 伏×22 安＝4840 瓦答：最大能接上 4840 瓦的电器反之，已知所需功率，我们根据上面的公式求电流电流＝功...
