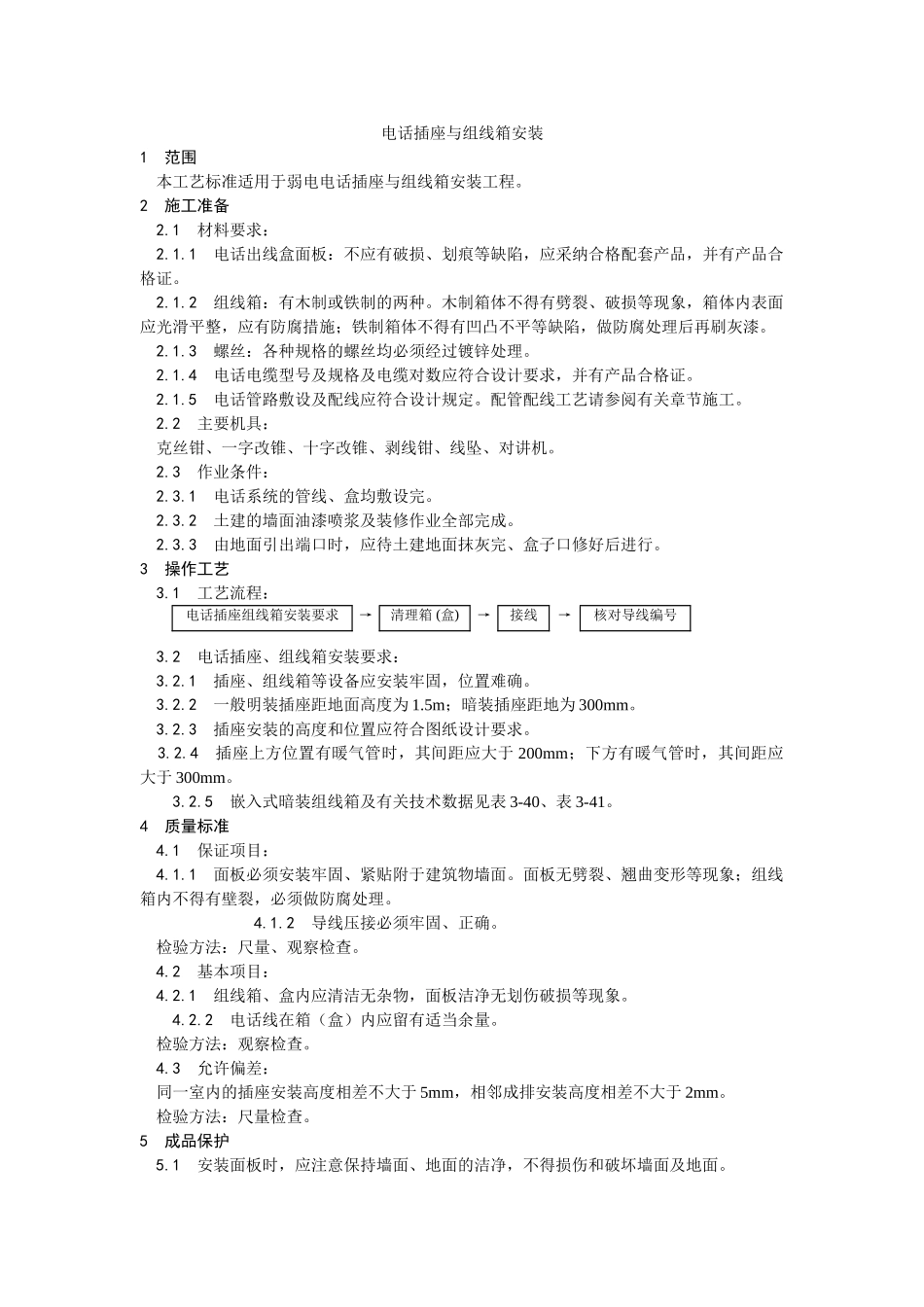

电话插座与组线箱安装工艺

电话插座与组线箱安装1 范围 本工艺标准适用于弱电电话插座与组线箱安装工程。2 施工准备 2.1 材料要求： 2.1.1 电话出线盒面板：不应有破损、划痕等缺陷，应采纳合格配套产品，并有产品合格证。 2.1.2 组线箱：有木制或铁制的两种。木制箱体不得有劈裂、破损等现象，箱体内表面应光滑平整，应有防腐措施；铁制箱体不得有凹凸不平等缺陷，做防腐处理后再刷灰漆。 2.1.3 螺丝：各种规格的螺丝均必须经过镀锌处理。 2.1.4 电话电缆型号及规格及电缆对数应符合设计要求，并有产品合格证。 2.1.5 电话管路敷设及配线应符合设计规定。配管配线工艺请参阅有关章节施工。 2.2 主要机具： 克丝钳、一字改锥、十字改锥、剥线钳、线坠、对讲机。 2.3 作业条件： 2.3.1 电话系统的管线、盒均敷设完。 2.3.2 土建的墙面油漆喷浆及装修作业全部完成。 2.3.3 由地面引出端口时，应待土建地面抹灰完、盒子口修好后进行。3 操作工艺 3.1 工艺流程：电话插座组线箱安装要求→清理箱 (盒)→接线→核对导线编号 3.2 电话插座、组线箱安装要求： 3.2.1 插座、组线箱等设备应安装牢固，位置难确。 3.2.2 一般明装插座距地面高度为 1.5m；暗装插座距地为 300mm。 3.2.3 插座安装的高度和位置应符合图纸设计要求。 3.2.4 插座上方位置有暖气管时，其间距应大于 200mm；下方有暖气管时，其间距应大于 300mm。 3.2.5 嵌入式暗装组线箱及有关技术数据见表 3-40、表 3-41。4 质量标准 4.1 保证项目： 4.1.1 面板必须安装牢固、紧贴附于建筑物墙面。面板无劈裂、翘曲变形等现象；组线箱内不得有壁裂，必须做防腐处理。 4.1.2 导线压接必须牢固、正确。 检验方法：尺量、观察检查。 4.2 基本项目： 4.2.1 组线箱、盒内应清洁无杂物，面板洁净无划伤破损等现象。 4.2.2 电话线在箱（盒）内应留有适当余量。 检验方法：观察检查。 4.3 允许偏差： 同一室内的插座安装高度相差不大于 5mm，相邻成排安装高度相差不大于 2mm。 检验方法：尺量检查。5 成品保护 5.1 安装面板时，应注意保持墙面、地面的洁净，不得损伤和破坏墙面及地面。 5.2 修补浆活时，应注意保护已安装的面板，不得将其污染。 5.3 地面插座应采纳有防水措施的出线口。6 应注意的质量问题 6.1 盒、箱内不清洁，应清除盒、箱内杂物，保持内外清洁，不被砂浆污染。 6.2 面板安装不牢固，应将固定螺丝拧固到位，使面板紧贴建筑物表面...
