直流输电技术概述

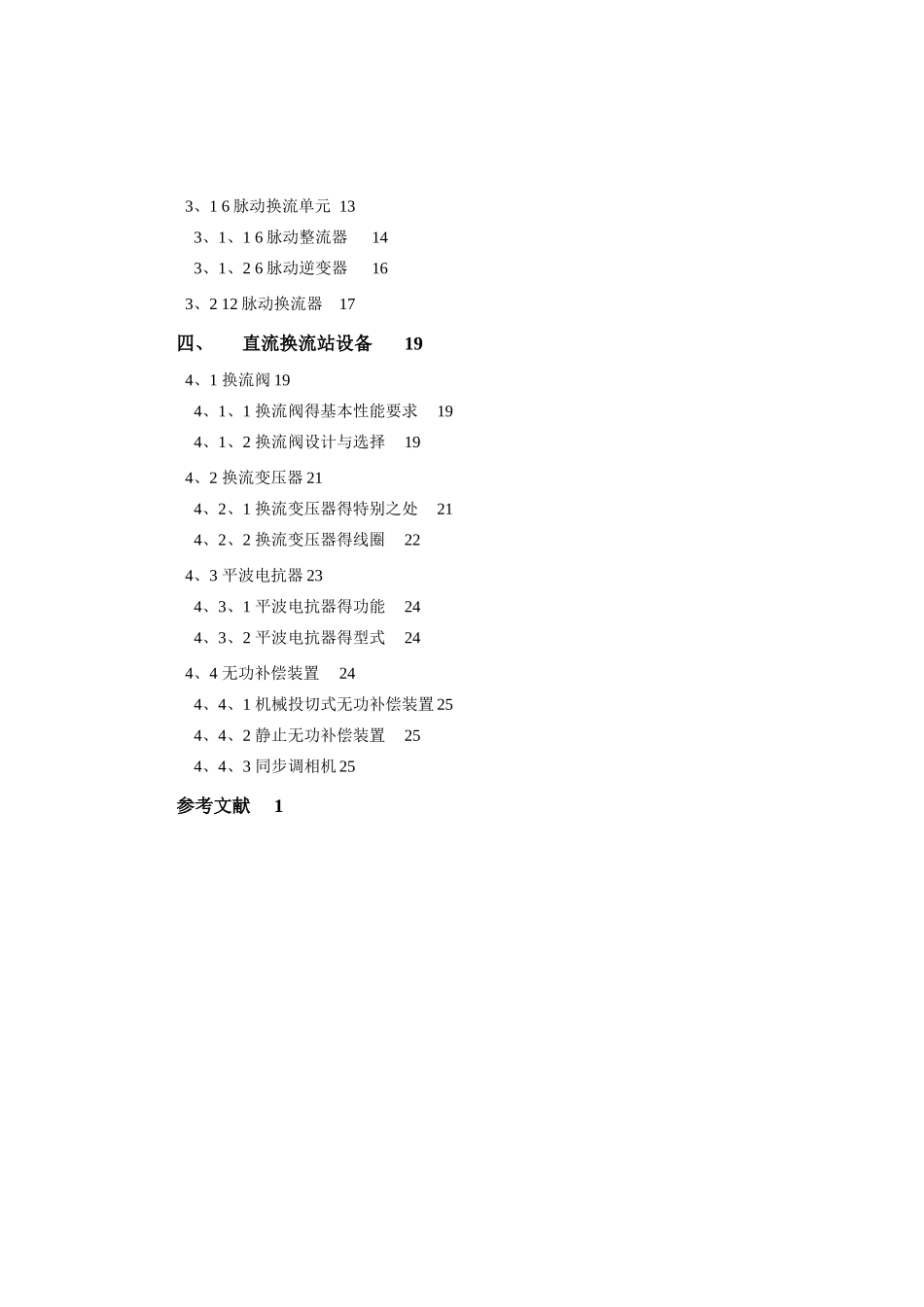

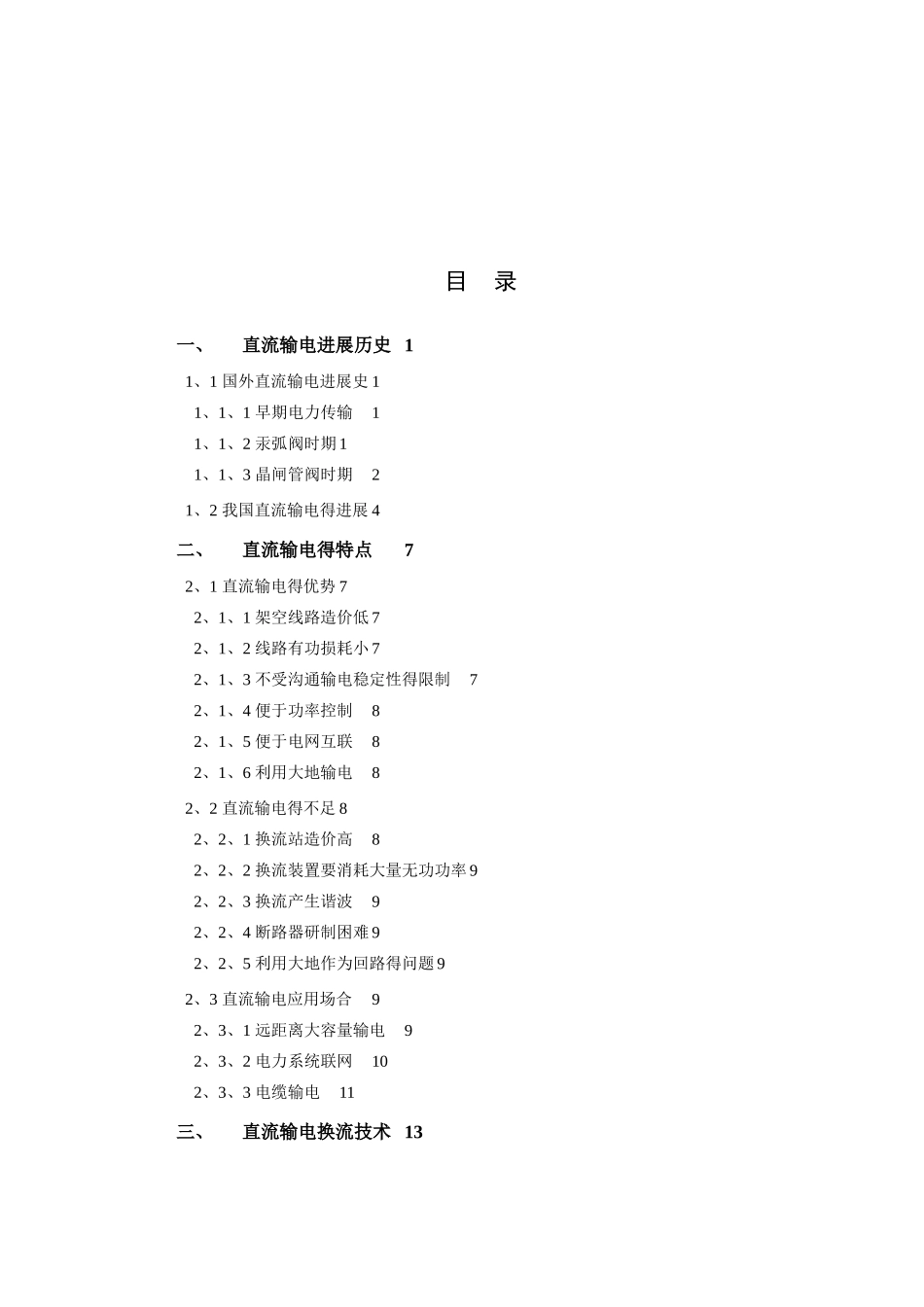

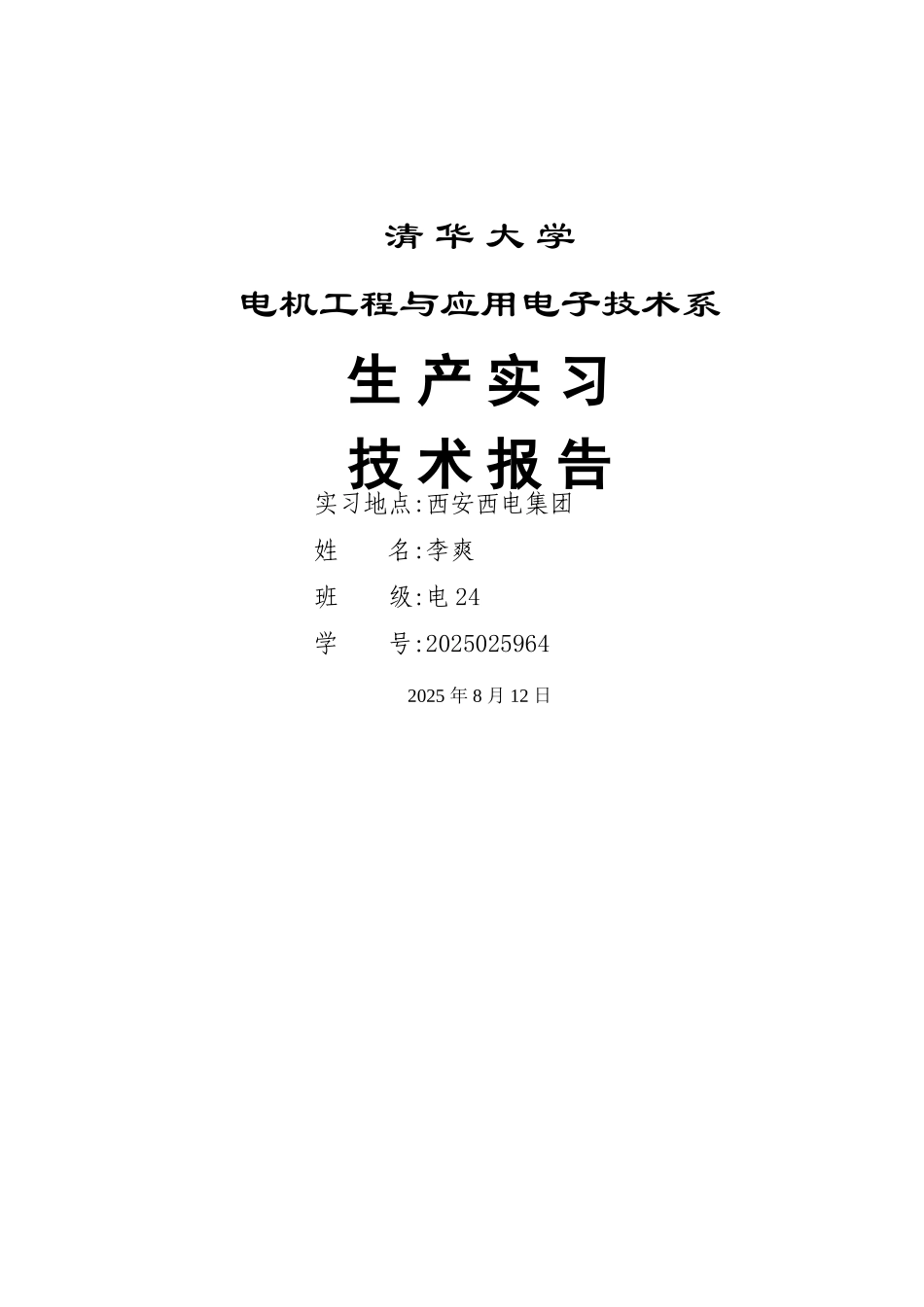

清 华 大 学电机工程与应用电子技术系生 产 实 习 技 术 报 告实习地点:西安西电集团姓 名:李爽班 级:电 24学 号:20250259642025 年 8 月 12 日目 录一、直流输电进展历史 11、1 国外直流输电进展史 11、1、1 早期电力传输11、1、2 汞弧阀时期 11、1、3 晶闸管阀时期21、2 我国直流输电得进展 4二、直流输电得特点72、1 直流输电得优势 72、1、1 架空线路造价低 72、1、2 线路有功损耗小 72、1、3 不受沟通输电稳定性得限制72、1、4 便于功率控制82、1、5 便于电网互联82、1、6 利用大地输电82、2 直流输电得不足 82、2、1 换流站造价高82、2、2 换流装置要消耗大量无功功率 92、2、3 换流产生谐波92、2、4 断路器研制困难 92、2、5 利用大地作为回路得问题 92、3 直流输电应用场合92、3、1 远距离大容量输电92、3、2 电力系统联网102、3、3 电缆输电11三、直流输电换流技术 133、1 6 脉动换流单元 133、1、1 6 脉动整流器143、1、2 6 脉动逆变器163、2 12 脉动换流器17四、直流换流站设备194、1 换流阀 194、1、1 换流阀得基本性能要求194、1、2 换流阀设计与选择194、2 换流变压器 214、2、1 换流变压器得特别之处214、2、2 换流变压器得线圈224、3 平波电抗器 234、3、1 平波电抗器得功能244、3、2 平波电抗器得型式244、4 无功补偿装置244、4、1 机械投切式无功补偿装置 254、4、2 静止无功补偿装置254、4、3 同步调相机 25参考文献1一、 直流输电进展历史一.1 国外直流输电进展史一.1.1 早期电力传输人类对于电得应用与认识最初都就是起源于直流电得,而电力技术得进展也就是从直流电开始得。早期得电气照明与动力等负荷都就是采纳直流电得,由直流发电机发出直流电直接通过输电线路送到直流负荷,也就就是发电、输电与用电均为直流电。1882 年,爱迪生在纽约珍珠街建造了世界上首座变电站,该变电站通过 110V 得直流电向周边半径为 1、6km 得地区供电;1882 年德国建成了 2 kV、1、5 kW、57 km 向慕尼黑国际展览会得送电工程;1889 年法国通过串联直流发电机得到高电压,建成了由毛梯埃斯到里昂得世界上首条高压直流输电线路。19 世纪末出现得变压器与沟通感应电机等催生了沟通输电系统。沟通输电系统通过变压器实现了电压等级得高效、自由转换,使高电压、远距离输电成为了可能。而感应电机因其结构简单、牢固耐用、造价低廉得到了广泛应用。沟通...
