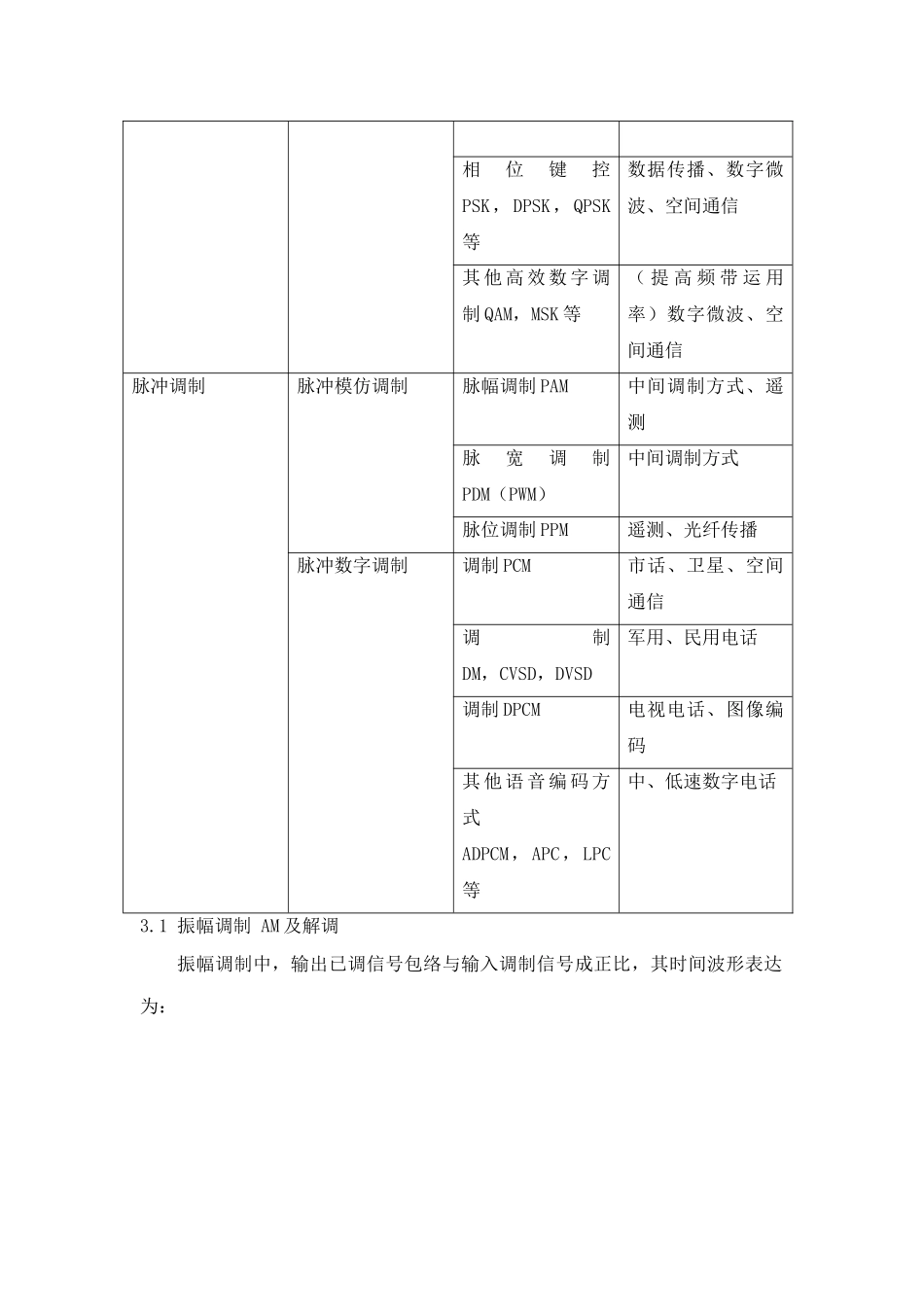

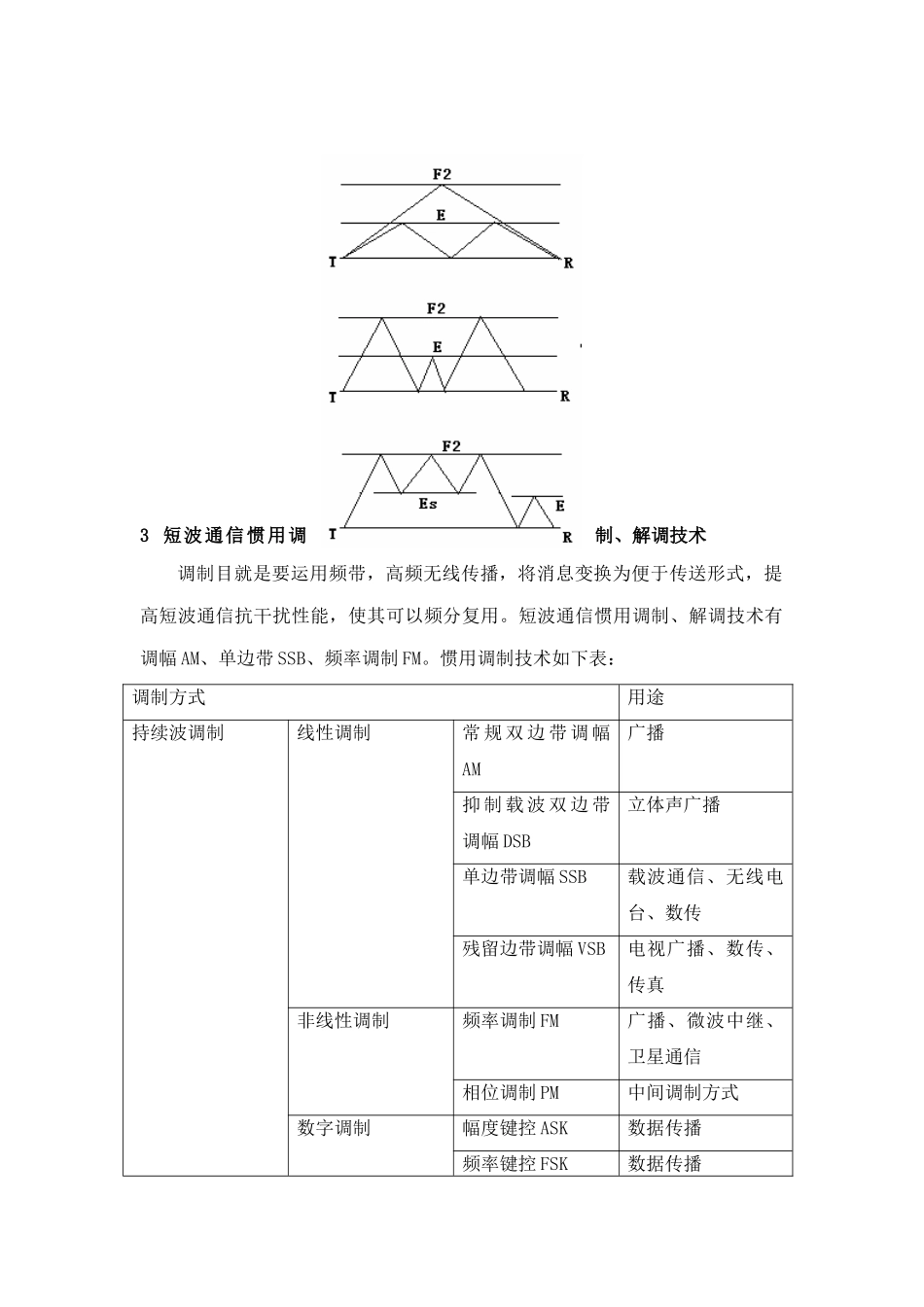

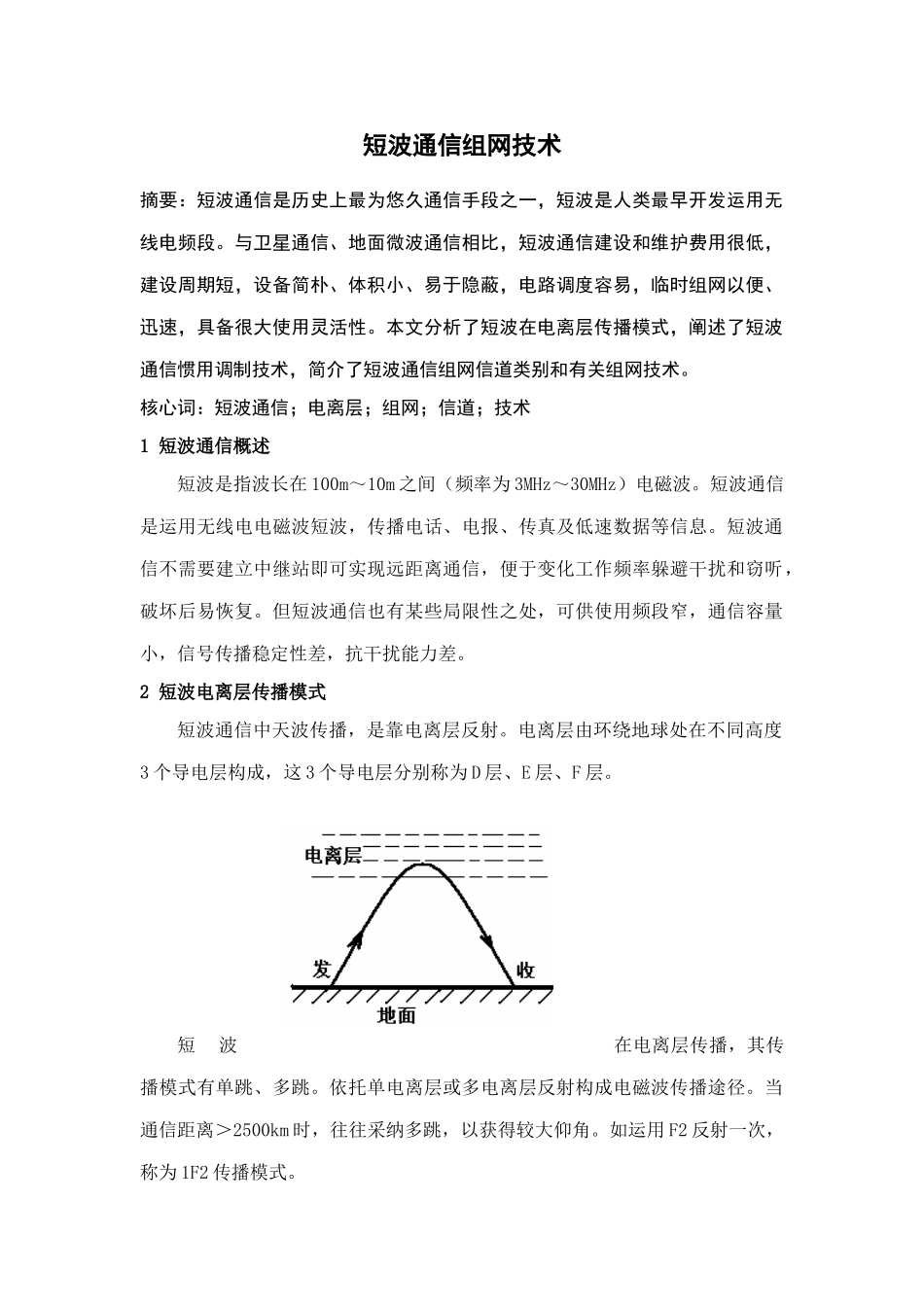

短波通信组网技术摘要：短波通信是历史上最为悠久通信手段之一，短波是人类最早开发运用无线电频段。与卫星通信、地面微波通信相比，短波通信建设和维护费用很低，建设周期短，设备简朴、体积小、易于隐蔽，电路调度容易，临时组网以便、迅速，具备很大使用灵活性。本文分析了短波在电离层传播模式，阐述了短波通信惯用调制技术，简介了短波通信组网信道类别和有关组网技术。核心词：短波通信；电离层；组网；信道；技术1 短波通信概述短波是指波长在 100m～10m 之间（频率为 3MHz～30MHz）电磁波。短波通信是运用无线电电磁波短波，传播电话、电报、传真及低速数据等信息。短波通信不需要建立中继站即可实现远距离通信，便于变化工作频率躲避干扰和窃听，破坏后易恢复。但短波通信也有某些局限性之处，可供使用频段窄，通信容量小，信号传播稳定性差，抗干扰能力差。2 短波电离层传播模式短波通信中天波传播，是靠电离层反射。电离层由环绕地球处在不同高度3 个导电层构成，这 3 个导电层分别称为 D 层、E 层、F 层。短波在电离层传播，其传播模式有单跳、多跳。依托单电离层或多电离层反射构成电磁波传播途径。当通信距离＞2500km 时，往往采纳多跳，以获得较大仰角。如运用 F2 反射一次，称为 1F2 传播模式。 3 短波通信惯用调制、解调技术调制目就是要运用频带，高频无线传播，将消息变换为便于传送形式，提高短波通信抗干扰性能，使其可以频分复用。短波通信惯用调制、解调技术有调幅 AM、单边带 SSB、频率调制 FM。惯用调制技术如下表：调制方式用途持续波调制线性调制常 规 双 边 带 调 幅AM广播抑 制 载 波 双 边 带调幅 DSB立体声广播单边带调幅 SSB载波通信、无线电台、数传残留边带调幅 VSB电视广播、数传、传真非线性调制频率调制 FM广播、微波中继、卫星通信相位调制 PM中间调制方式数字调制幅度键控 ASK数据传播频率键控 FSK数据传播相位键控PSK，DPSK，QPSK等数据传播、数字微波、空间通信其 他 高 效 数 字 调制 QAM，MSK 等（ 提 高 频 带 运 用率）数字微波、空间通信脉冲调制脉冲模仿调制脉幅调制 PAM中间调制方式、遥测脉宽调制PDM（PWM）中间调制方式脉位调制 PPM遥测、光纤传播脉冲数字调制调制 PCM市话、卫星、空间通信调制DM，CVSD，DVSD军用、民用电话调制 DPCM电视电话、图像编码其 他 语 音 编 码 方式ADPCM，APC，LPC等中、低速数字电话3.1 振幅调...
