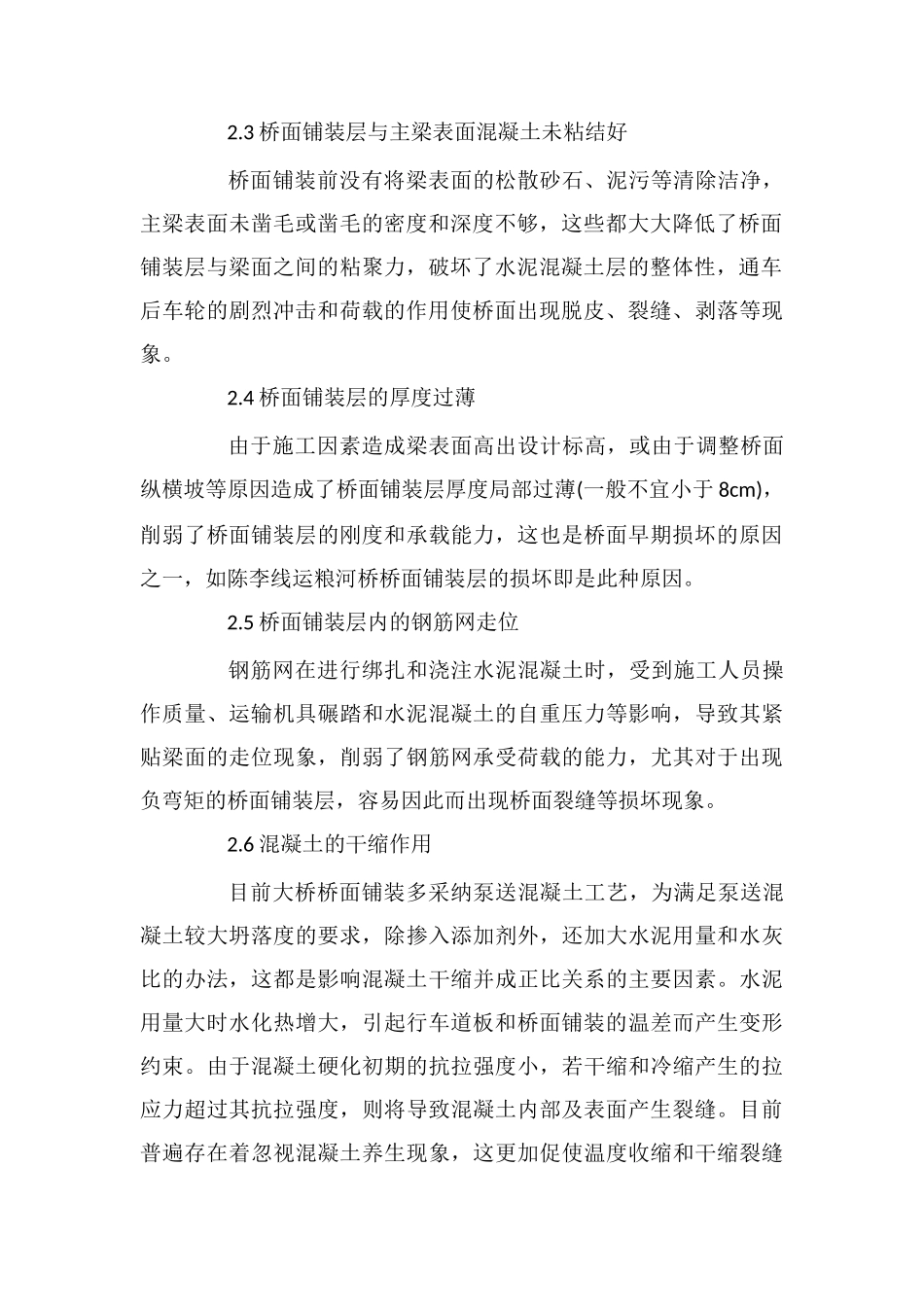

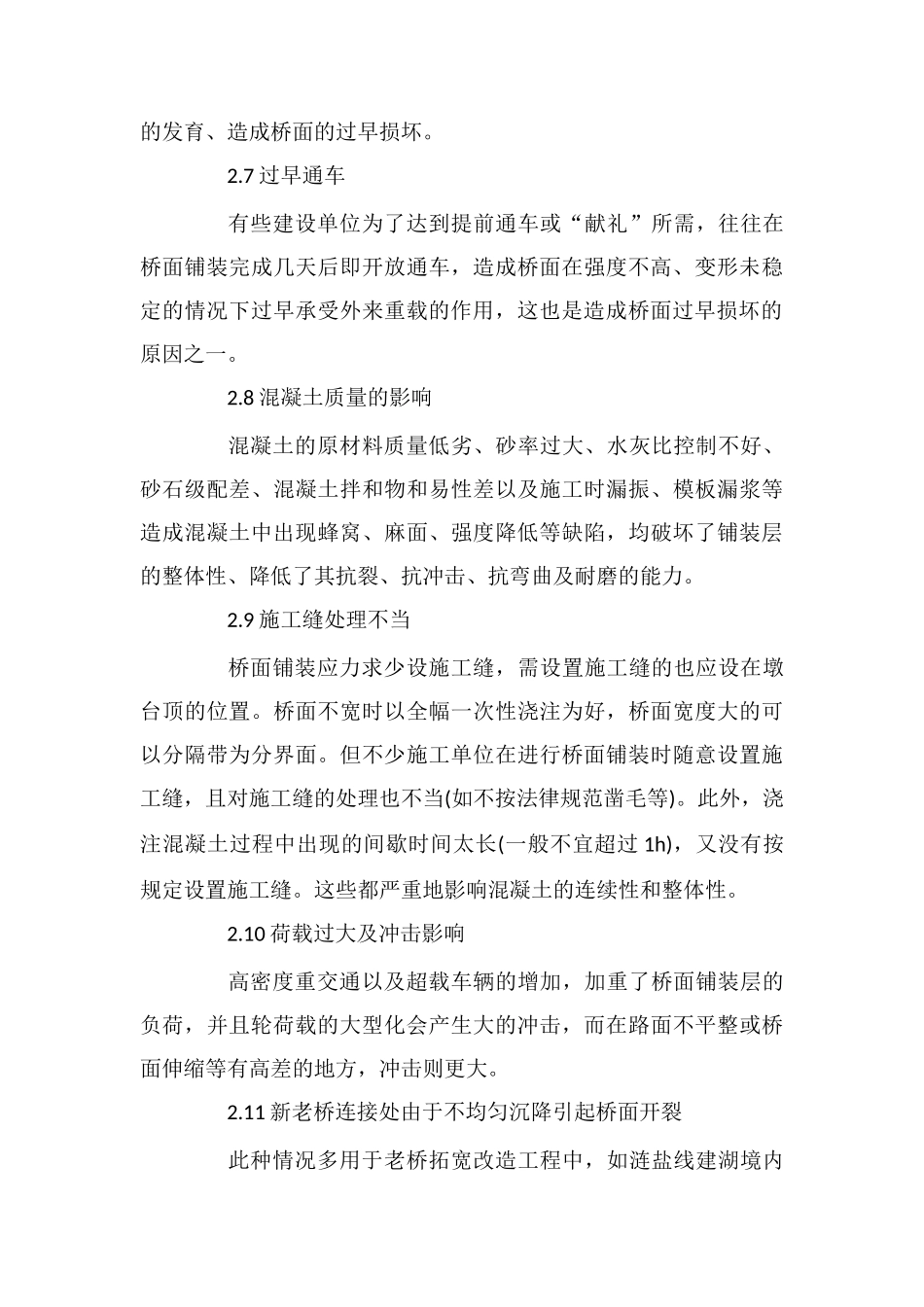

砼桥面开裂成因分析及处治方法 1 前言 桥面铺装层是车轮直接作用的部分，其作用是防止车轮或履带直接磨耗行车道板，保护主梁免受雨水侵蚀，并对车辆轮重的集中荷载起分布作用。桥面铺装层应有一定的强度，并能满足抗裂、抗冲击、耐磨性能等要求。此外，考虑到分缝处各板块角易产生斜裂，故要求桥面铺装层具有一定的抗弯曲变形能力。目前，随着交通量和重型车辆的增加，我市桥面铺装层损坏较为严重，维修周期也越来越短，有的甚至通车不久即出现了开裂、碎裂、露骨、脱落等现象，不仅阻碍行车安全、影响桥面美观，而且也给维修工作带来了很大困难。笔者对市内多个损坏的桥面进行观察分析，认为造成水泥混凝土桥面铺装层过早开裂的主要原因有设计考虑不周，施工不当及外界影响等。 2 桥面过早开裂的原因分析 2.1 桥面板刚度不够 为了减轻恒载，试图用增加钢筋用量或采纳高强度钢筋来减薄桥面板的厚度(如某些顶板偏薄的箱梁结构)，这种桥面板由于刚度不够，在重荷载的作用下引起较大的变形。此外，车辆的不断冲击震动，容易使桥面板及铺装层出现裂缝且进展较快。 2.2 负弯矩的影响 连续梁桥、拱桥及悬臂梁桥等由于荷载的作用而产生负弯矩或拉力，使桥面铺装层受到拉应力的作用而产生裂缝，从而造成桥面铺装的损坏。 2.3 桥面铺装层与主梁表面混凝土未粘结好 桥面铺装前没有将梁表面的松散砂石、泥污等清除洁净，主梁表面未凿毛或凿毛的密度和深度不够，这些都大大降低了桥面铺装层与梁面之间的粘聚力，破坏了水泥混凝土层的整体性，通车后车轮的剧烈冲击和荷载的作用使桥面出现脱皮、裂缝、剥落等现象。 2.4 桥面铺装层的厚度过薄 由于施工因素造成梁表面高出设计标高，或由于调整桥面纵横坡等原因造成了桥面铺装层厚度局部过薄(一般不宜小于 8cm)，削弱了桥面铺装层的刚度和承载能力，这也是桥面早期损坏的原因之一，如陈李线运粮河桥桥面铺装层的损坏即是此种原因。 2.5 桥面铺装层内的钢筋网走位 钢筋网在进行绑扎和浇注水泥混凝土时，受到施工人员操作质量、运输机具碾踏和水泥混凝土的自重压力等影响，导致其紧贴梁面的走位现象，削弱了钢筋网承受荷载的能力，尤其对于出现负弯矩的桥面铺装层，容易因此而出现桥面裂缝等损坏现象。 2.6 混凝土的干缩作用 目前大桥桥面铺装多采纳泵送混凝土工艺，为满足泵送混凝土较大坍落度的要求，除掺入添加剂外，还加大水泥用量和水灰比的办法，这都是影响混凝土干缩并成正比关系的主...
