空气换热器吊装方案

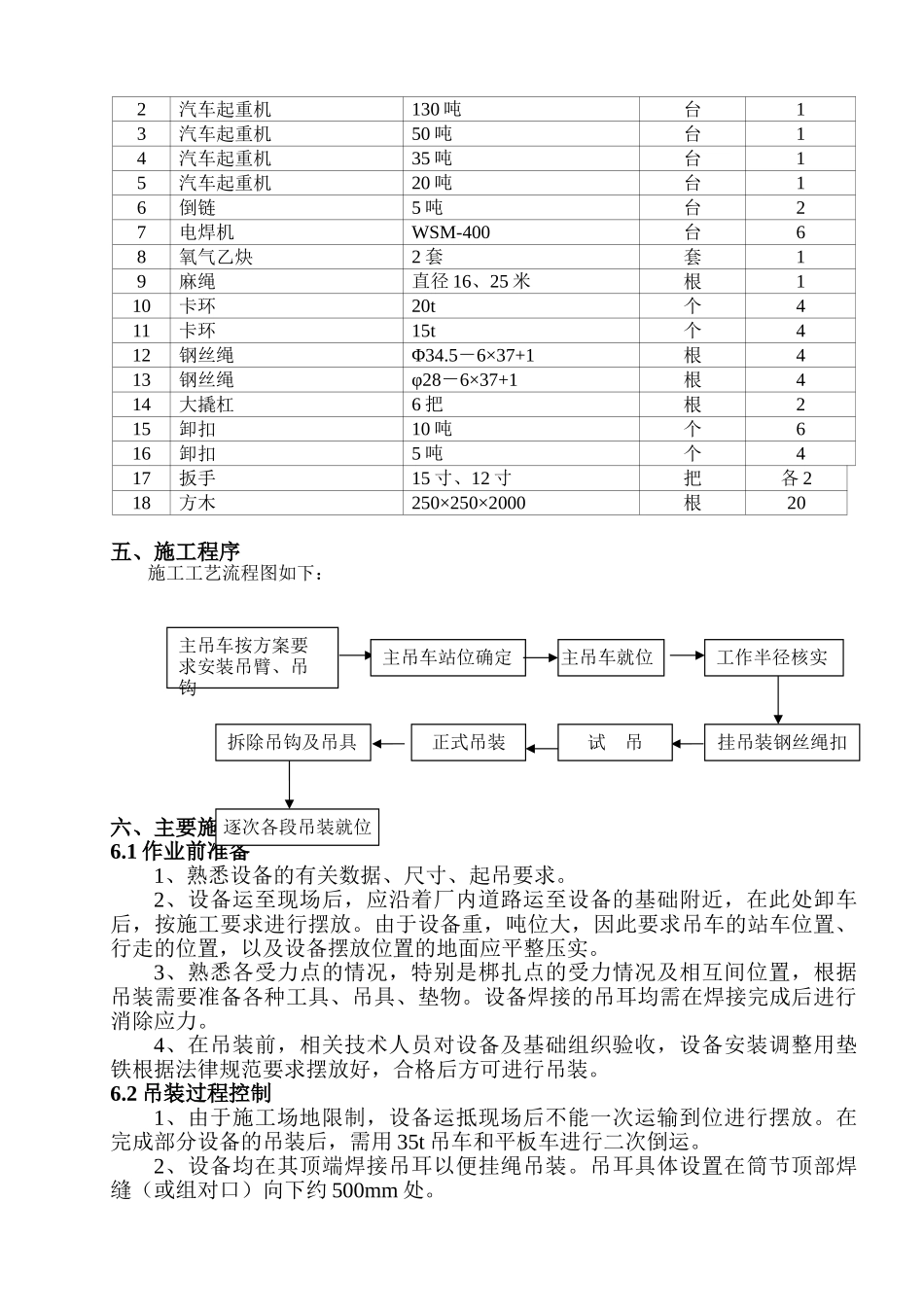

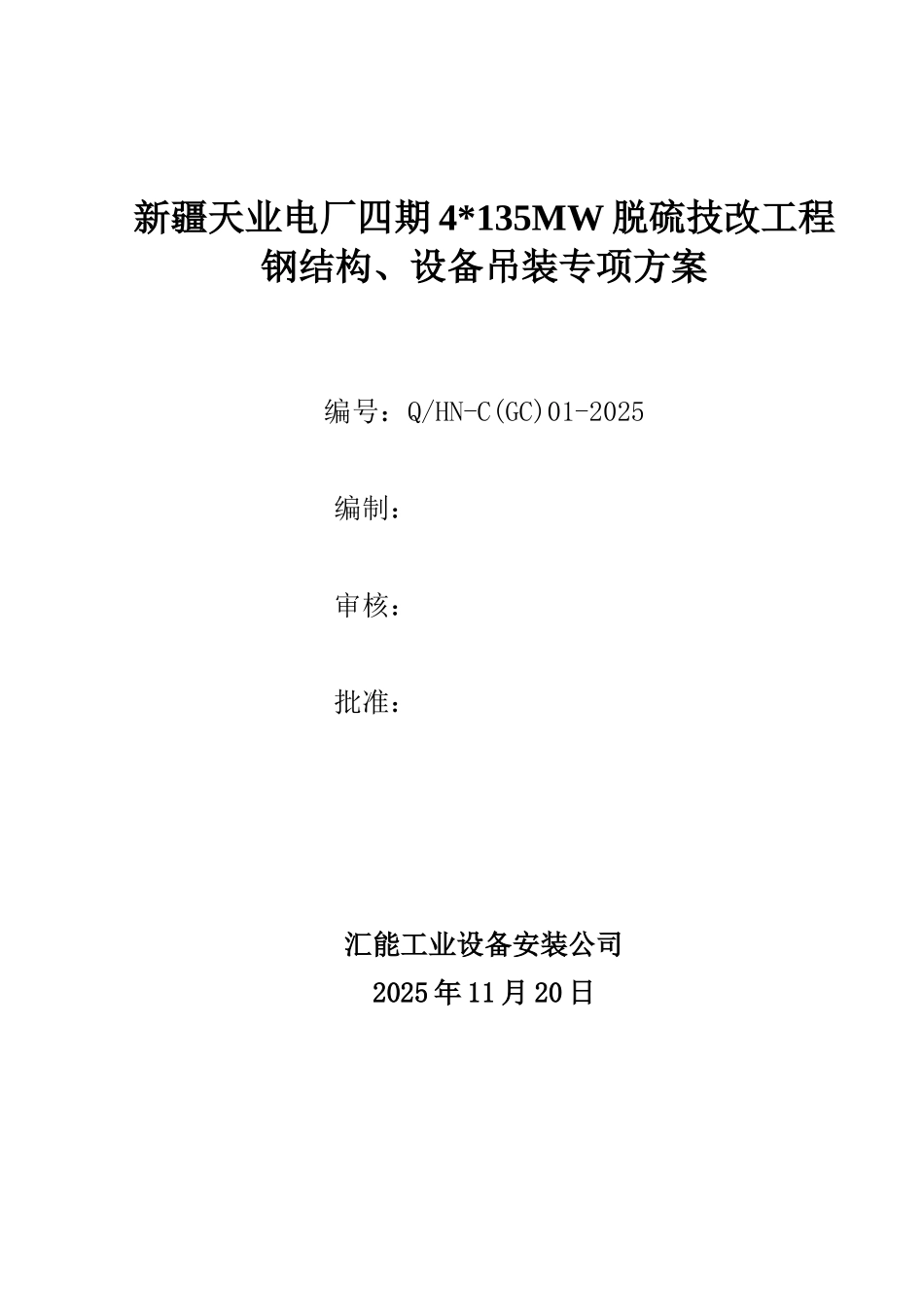

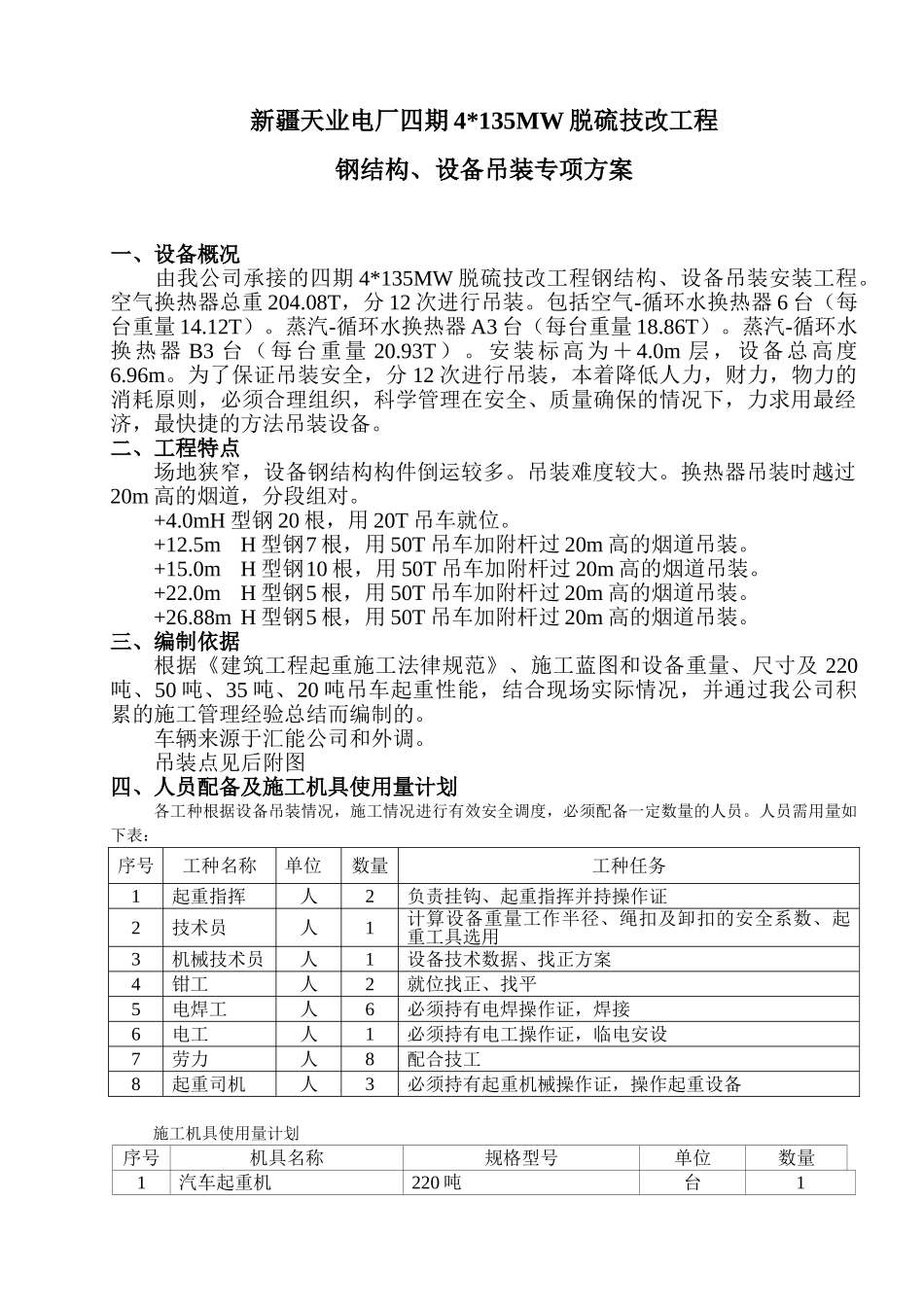

新疆天业电厂四期 4*135MW 脱硫技改工程钢结构、设备吊装专项方案编号：Q/HN-C(GC)01-2025编制：审核：批准：汇能工业设备安装公司2025 年 11 月 20 日新疆天业电厂四期 4*135MW 脱硫技改工程钢结构、设备吊装专项方案一、设备概况 由我公司承接的四期 4*135MW 脱硫技改工程钢结构、设备吊装安装工程。空气换热器总重 204.08T，分 12 次进行吊装。包括空气-循环水换热器 6 台（每台重量 14.12T）。蒸汽-循环水换热器 A3 台（每台重量 18.86T）。蒸汽-循环水换热器 B3 台（每台重量 20.93T）。安装标高为＋ 4.0m 层，设备总高度6.96m。为了保证吊装安全，分 12 次进行吊装，本着降低人力，财力，物力的消耗原则，必须合理组织，科学管理在安全、质量确保的情况下，力求用最经济，最快捷的方法吊装设备。二、工程特点场地狭窄，设备钢结构构件倒运较多。吊装难度较大。换热器吊装时越过20m 高的烟道，分段组对。+4.0mH 型钢 20 根，用 20T 吊车就位。+12.5mH 型钢7 根，用 50T 吊车加附杆过 20m 高的烟道吊装。+15.0mH 型钢10 根，用 50T 吊车加附杆过 20m 高的烟道吊装。+22.0mH 型钢5 根，用 50T 吊车加附杆过 20m 高的烟道吊装。+26.88m H 型钢5 根，用 50T 吊车加附杆过 20m 高的烟道吊装。三、编制依据根据《建筑工程起重施工法律规范》、施工蓝图和设备重量、尺寸及 220吨、50 吨、35 吨、20 吨吊车起重性能，结合现场实际情况，并通过我公司积累的施工管理经验总结而编制的。车辆来源于汇能公司和外调。吊装点见后附图四、人员配备及施工机具使用量计划各工种根据设备吊装情况，施工情况进行有效安全调度，必须配备一定数量的人员。人员需用量如下表：序号工种名称单位数量工种任务1起重指挥人2负责挂钩、起重指挥并持操作证2技术员人1计算设备重量工作半径、绳扣及卸扣的安全系数、起重工具选用3机械技术员人1设备技术数据、找正方案4钳工人2就位找正、找平5电焊工人6必须持有电焊操作证，焊接6电工人1必须持有电工操作证，临电安设7劳力人8配合技工8起重司机人3必须持有起重机械操作证，操作起重设备施工机具使用量计划序号机具名称规格型号单位数量1汽车起重机220 吨台12汽车起重机130 吨台13汽车起重机50 吨台14汽车起重机35 吨台15汽车起重机20 吨台16倒链5 吨台27电焊机WSM-400台68氧气乙炔2 套套19麻绳直径 16、25 米根110卡环20t个411卡环15t个412钢丝绳Φ3...
