空间数据库实验报告

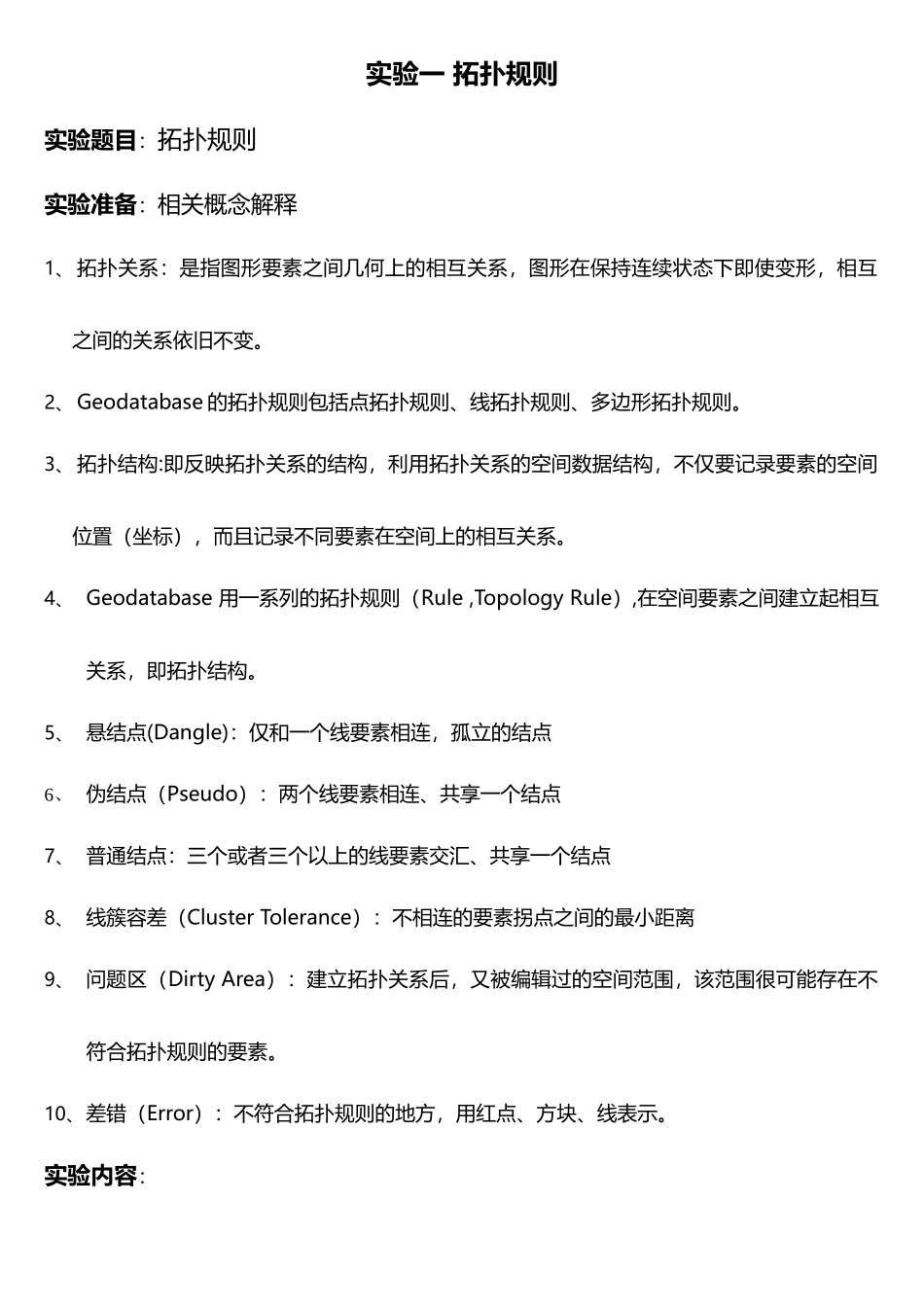

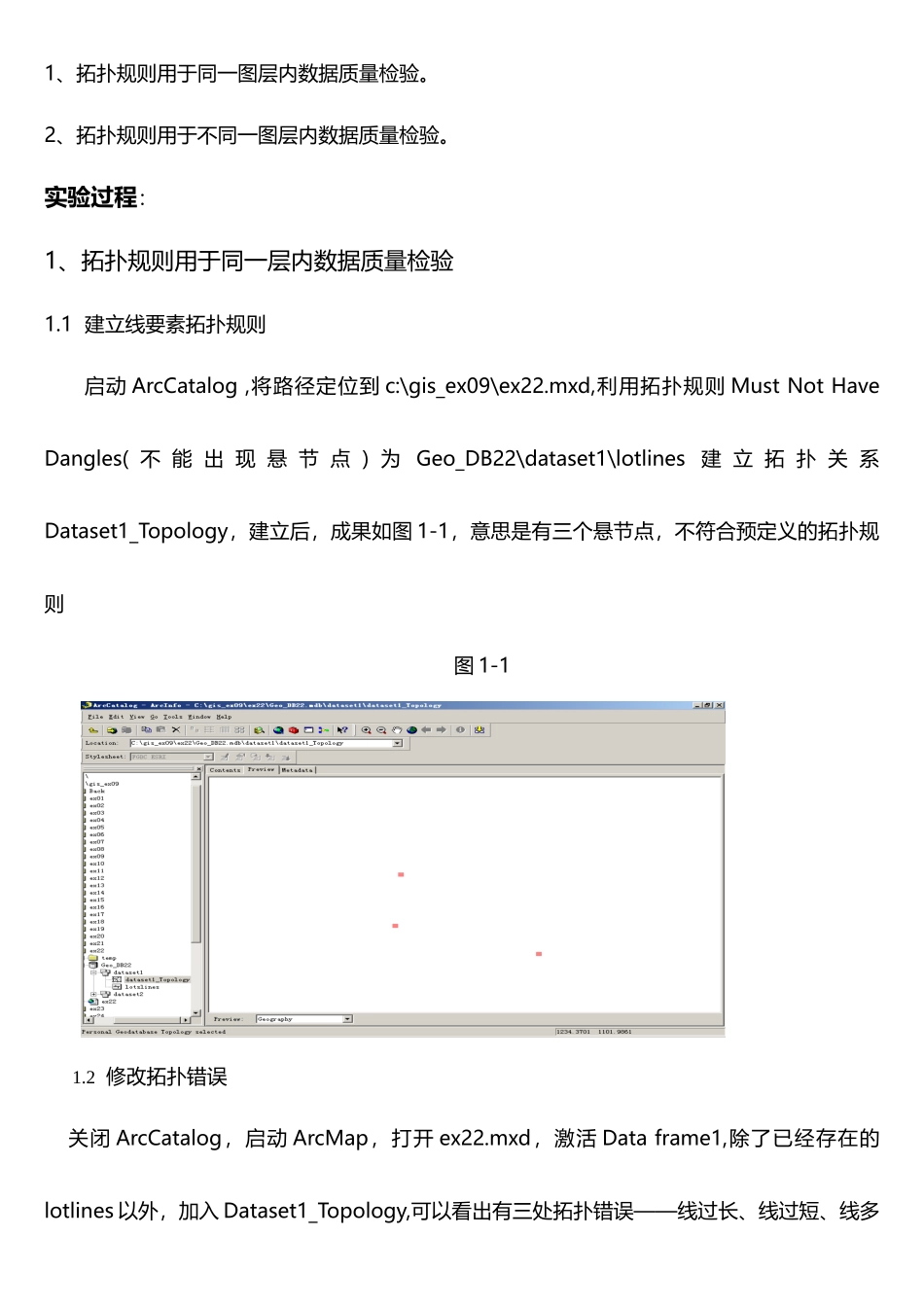

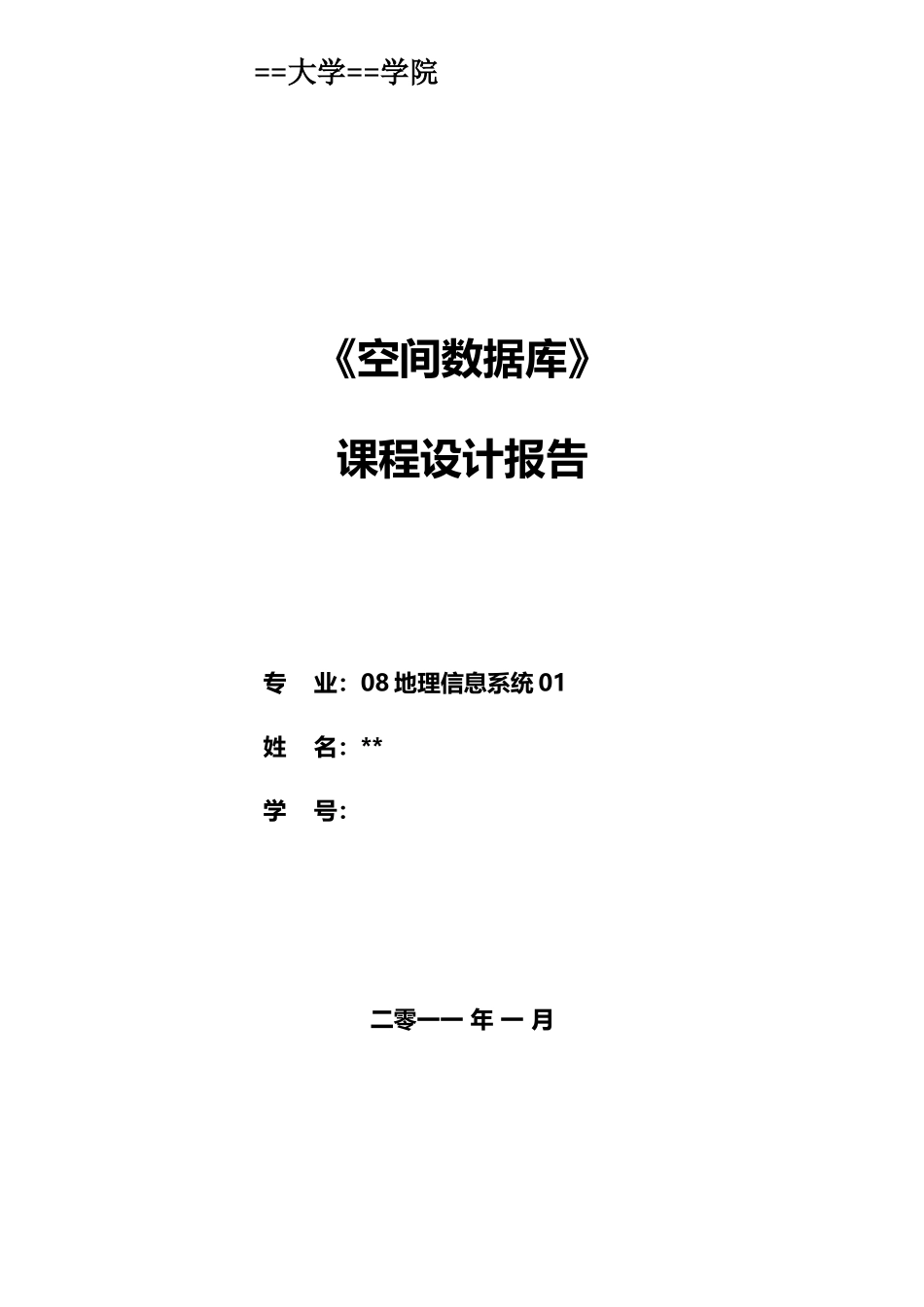

==大学==学院《空间数据库》课程设计报告专 业：08 地理信息系统 01姓 名：**学 号：二零一一 年 一 月实验一 拓扑规则实验题目：拓扑规则实验准备：相关概念解释1、 拓扑关系：是指图形要素之间几何上的相互关系，图形在保持连续状态下即使变形，相互之间的关系依旧不变。2、 Geodatabase 的拓扑规则包括点拓扑规则、线拓扑规则、多边形拓扑规则。3、 拓扑结构:即反映拓扑关系的结构，利用拓扑关系的空间数据结构，不仅要记录要素的空间位置（坐标），而且记录不同要素在空间上的相互关系。4、 Geodatabase 用一系列的拓扑规则（Rule ,Topology Rule）,在空间要素之间建立起相互关系，即拓扑结构。5、 悬结点(Dangle)：仅和一个线要素相连，孤立的结点6、 伪结点（Pseudo）：两个线要素相连、共享一个结点7、 普通结点：三个或者三个以上的线要素交汇、共享一个结点8、 线簇容差（Cluster Tolerance）：不相连的要素拐点之间的最小距离9、 问题区（Dirty Area）：建立拓扑关系后，又被编辑过的空间范围，该范围很可能存在不符合拓扑规则的要素。10、差错（Error）：不符合拓扑规则的地方，用红点、方块、线表示。实验内容：1、拓扑规则用于同一图层内数据质量检验。2、拓扑规则用于不同一图层内数据质量检验。实验过程：1、拓扑规则用于同一层内数据质量检验1.1 建立线要素拓扑规则启动 ArcCatalog ,将路径定位到 c:\gis_ex09\ex22.mxd,利用拓扑规则 Must Not Have Dangles( 不 能 出 现 悬 节 点 ) 为 Geo_DB22\dataset1\lotlines 建 立 拓 扑 关 系Dataset1_Topology，建立后，成果如图 1-1，意思是有三个悬节点，不符合预定义的拓扑规则 图 1-11.2 修改拓扑错误 关闭 ArcCatalog，启动 ArcMap，打开 ex22.mxd，激活 Data frame1,除了已经存在的lotlines 以外，加入 Dataset1_Topology,可以看出有三处拓扑错误——线过长、线过短、线多余，调动 Editor,打开 Topology 拓扑工具条和 Advanced Editing 高级编辑工具条，Start Editing 开始编辑辑，此处例举线过短时的编辑情况，选中参考边界，在 Advanced Editing 高级编辑工具条中选择 Extention 工 具 ， 点 击 需 要 延 长 的 线 ， 如 图 1-2 ， 过 短 的 线 就 延 伸 到 参 照 线 — — 图 1-2当将当前窗口的拓扑关系错误一一修改后，需要验证刚才编辑过的地方是否还有错误，则需勾...
