立式加工中心精度检测记录表

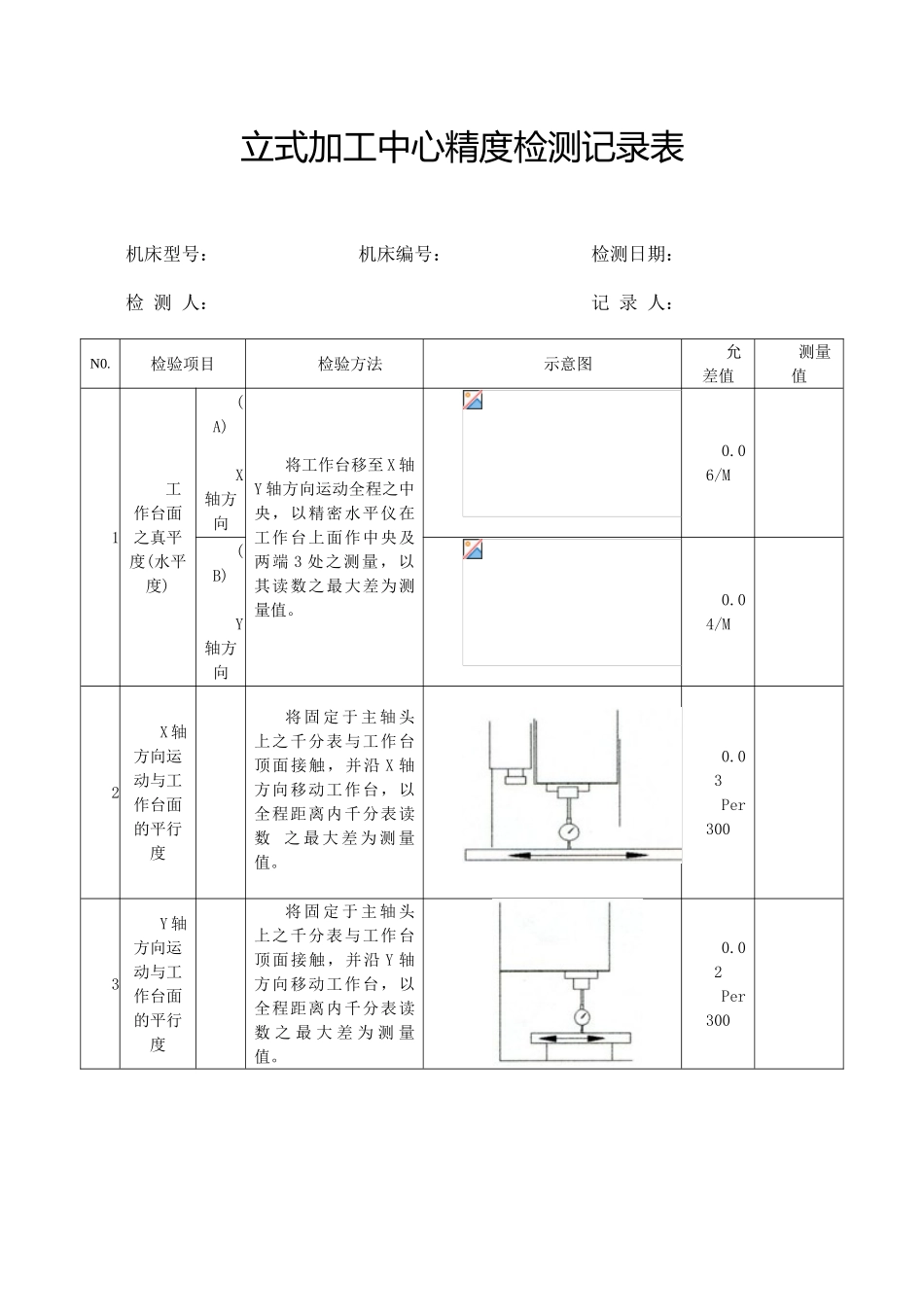

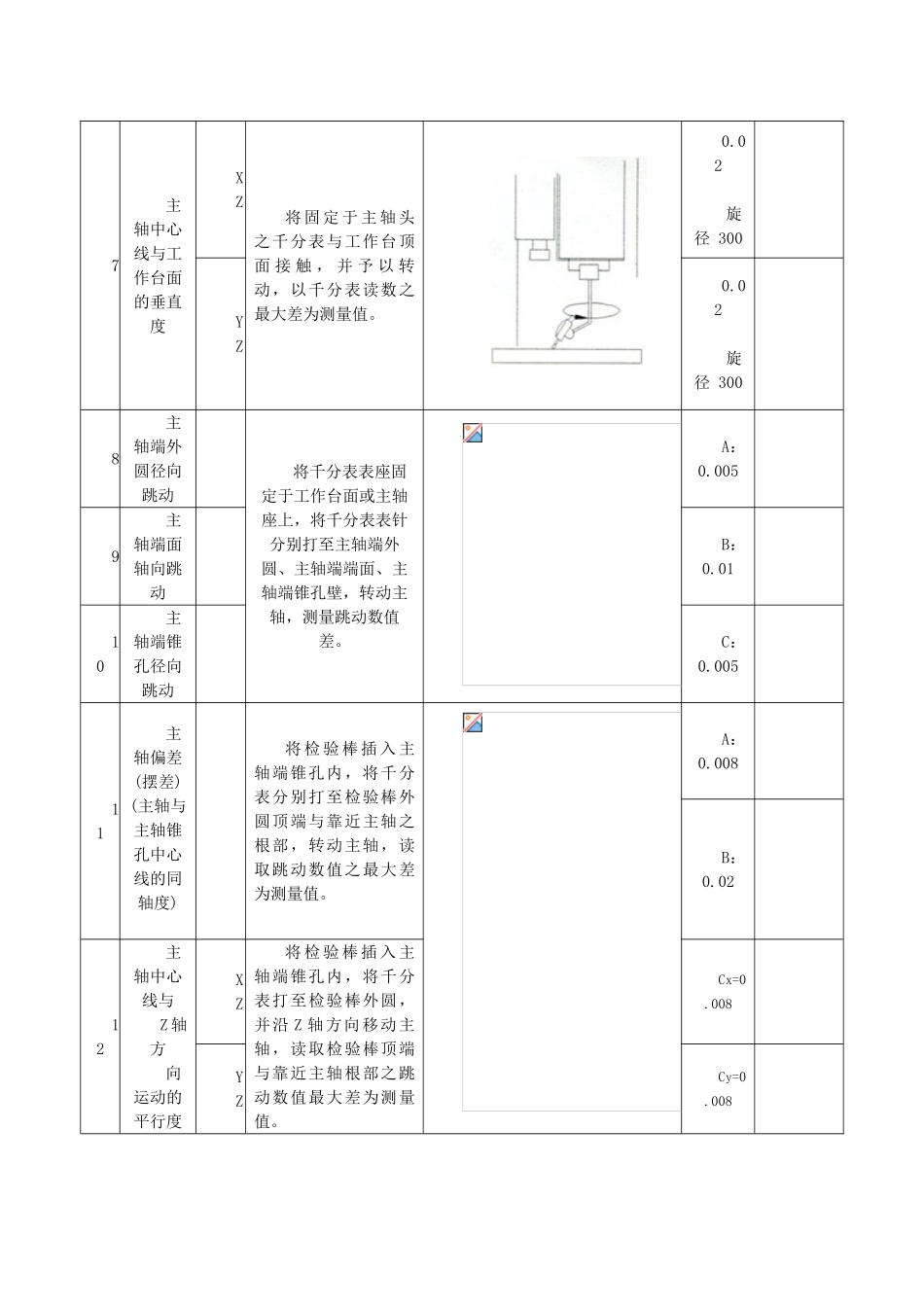

立式加工中心精度检测记录表机床型号： 机床编号： 检测日期：检 测 人： 记 录 人：N0.检验项目检验方法示意图允差值测量值1工作台面之真平度(水平度)(A)X轴方向将工作台移至 X 轴Y 轴方向运动全程之中央，以精密水平仪在工作台上面作中央及两端 3 处之测量，以其读数之最大差为测量值。0.06/M(B)Y轴方向0.04/M2X 轴方向运动与工作台面的平行度将 固 定 于 主 轴 头上之千分表与工作台顶面接触，并沿 X 轴方向移动工作台，以全程距离内千分表读数 之 最 大 差 为 测 量值。0.03Per 3003Y 轴方向运动与工作台面的平行度将 固 定 于 主 轴 头上之千分表与工作台顶面接触，并沿 Y 轴方向移动工作台，以全程距离内千分表读数 之 最 大 差 为 测 量值。0.02Per 3004X 轴方向运动与工作台基准 T 形槽侧面的平行度将 直 规 之 凸 边 与工作台基准 T 形槽侧面依靠，在其垂直面将固定于主轴头之千分表与之接触，并沿 X轴方向移动工作台连同直规，以全程距离内千分表读数之最大差为测量值。0.03Per 3005X 轴方向运动与 Y轴方向运动的垂直度将工作台移至 X 轴方 向 运 动 全 程 之 中央，将角尺置于工作台上，使角尺之一边与工作台之 X 轴方向运动平行，再将固定于主轴头之千分表与角尺另一边接触并沿 Y轴方向移动工作台，以千分表读数之最大差为测量值。0.02Per 3006Z 轴方向运动与工作台面的垂直度XZ将工作台移至 X 轴方 向 运 动 全 程 之 中央，将角尺置于工作台上，再将固定于主轴头上之千分表与之接触，并沿 Z 轴方向移动主轴头，以千分表读数之最大差为测量值。0.02Per 300YZ将 固 定 于 主 轴 上之千分表与置于工作台上之角尺接触，并沿 Z 轴 方 向 移 动 主轴，以千分表读数之最大差为测量值。0.02Per 3007主轴中心线与工作台面的垂直度XZ将 固 定 于 主 轴 头之千分表与工作台顶面 接 触 ， 并 予 以 转动，以千分表读数之最大差为测量值。0.02旋径 300YZ0.02旋径 3008主轴端外圆径向跳动将千分表表座固定于工作台面或主轴座上，将千分表表针分别打至主轴端外圆、主轴端端面、主轴端锥孔壁，转动主轴，测量跳动数值差。A：0.0059主轴端面轴向跳动B：0.0110主轴端锥孔径向跳动C：0.00511主轴偏差(摆差)(主轴与主轴锥孔中心线的同轴度)将 检 验 棒 插 入 主轴端锥孔内，将千分表分别打至检验棒外圆顶端与靠近主轴之根部...
