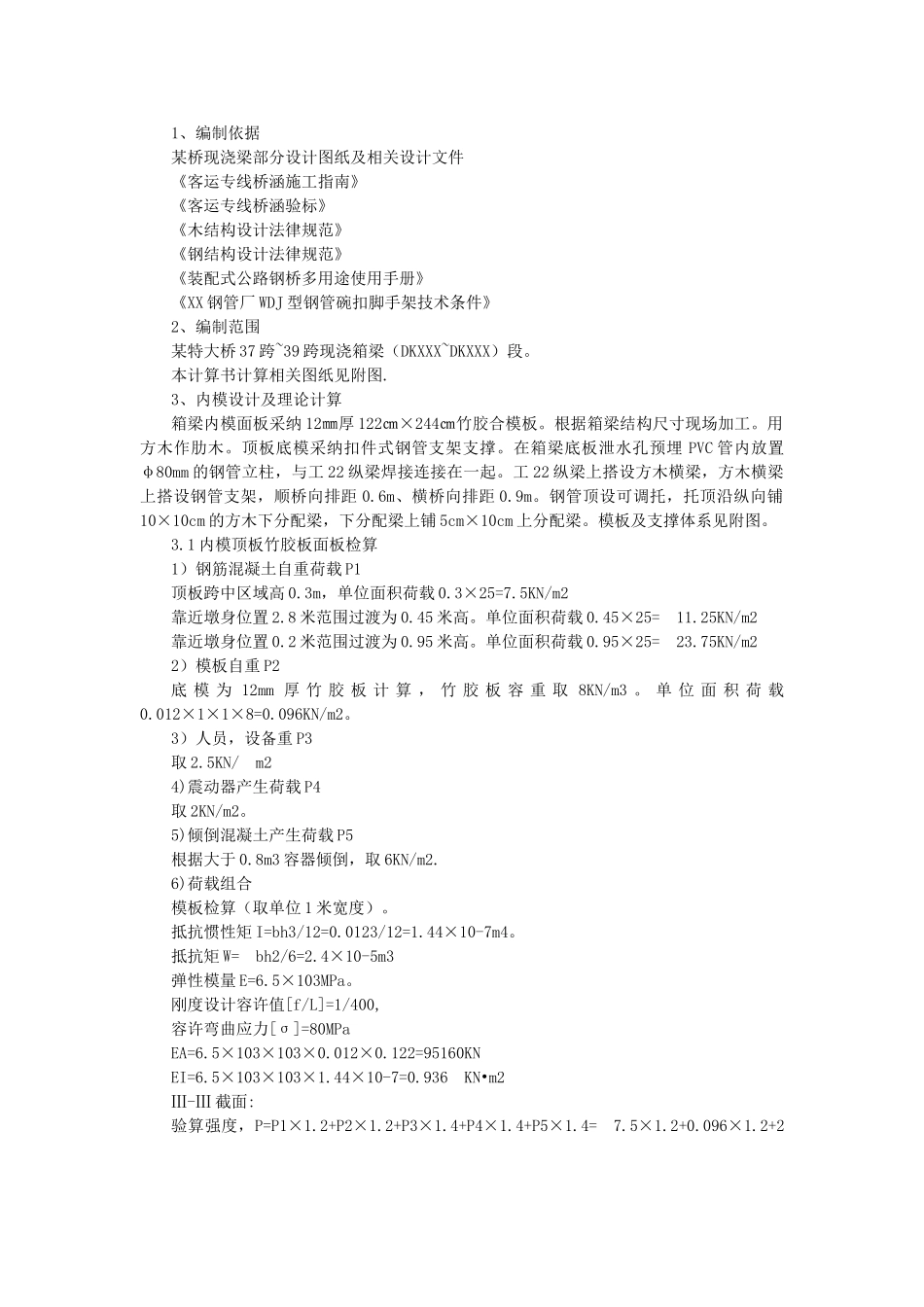

竹胶板模板计算

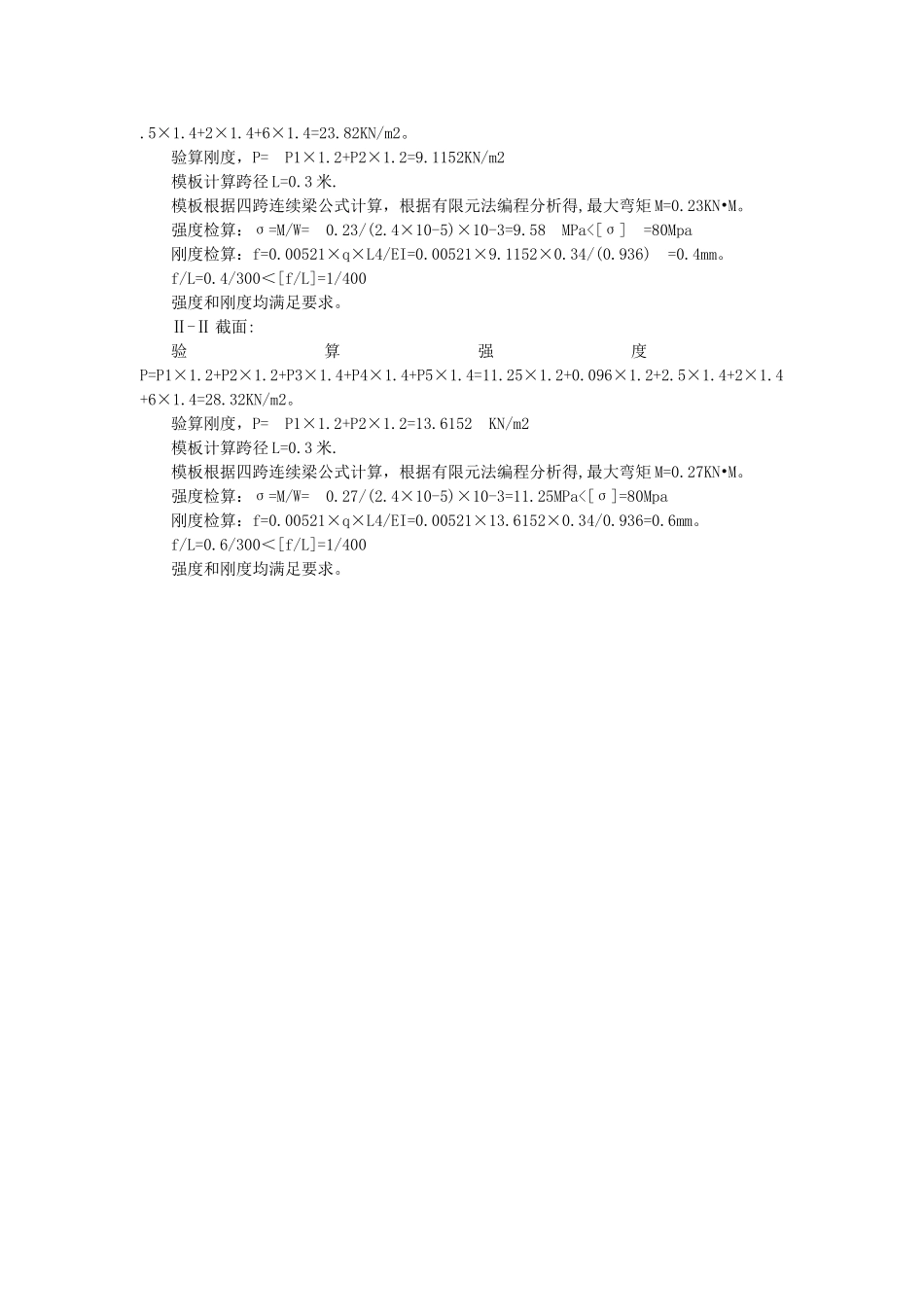

1、编制依据某桥现浇梁部分设计图纸及相关设计文件《客运专线桥涵施工指南》《客运专线桥涵验标》《木结构设计法律规范》《钢结构设计法律规范》《装配式公路钢桥多用途使用手册》《XX 钢管厂 WDJ 型钢管碗扣脚手架技术条件》2、编制范围某特大桥 37 跨~39 跨现浇箱梁（DKXXX~DKXXX）段。本计算书计算相关图纸见附图.3、内模设计及理论计算箱梁内模面板采纳 12㎜厚 122㎝×244㎝竹胶合模板。根据箱梁结构尺寸现场加工。用方木作肋木。顶板底模采纳扣件式钢管支架支撑。在箱梁底板泄水孔预埋 PVC 管内放置φ80mm 的钢管立柱，与工 22 纵梁焊接连接在一起。工 22 纵梁上搭设方木横梁，方木横梁上搭设钢管支架，顺桥向排距 0.6m、横桥向排距 0.9m。钢管顶设可调托，托顶沿纵向铺10×10cm 的方木下分配梁，下分配梁上铺 5cm×10cm 上分配梁。模板及支撑体系见附图。3.1 内模顶板竹胶板面板检算1）钢筋混凝土自重荷载 P1顶板跨中区域高 0.3m，单位面积荷载 0.3×25=7.5KN/m2靠近墩身位置 2.8 米范围过渡为 0.45 米高。单位面积荷载 0.45×25= 11.25KN/m2靠近墩身位置 0.2 米范围过渡为 0.95 米高。单位面积荷载 0.95×25= 23.75KN/m22）模板自重 P2底 模 为 12mm 厚 竹 胶 板 计 算 ， 竹 胶 板 容 重 取 8KN/m3 。 单 位 面 积 荷 载0.012×1×1×8=0.096KN/m2。3）人员，设备重 P3取 2.5KN/ m2 4)震动器产生荷载 P4取 2KN/m2。5)倾倒混凝土产生荷载 P5根据大于 0.8m3 容器倾倒，取 6KN/m2.6)荷载组合模板检算（取单位 1 米宽度）。抵抗惯性矩 I=bh3/12=0.0123/12=1.44×10-7m4。抵抗矩 W= bh2/6=2.4×10-5m3弹性模量 E=6.5×103MPa。刚度设计容许值[f/L]=1/400,容许弯曲应力[σ]=80MPaEA=6.5×103×103×0.012×0.122=95160KNEI=6.5×103×103×1.44×10-7=0.936 KN•m2Ⅲ-Ⅲ 截面:验算强度，P=P1×1.2+P2×1.2+P3×1.4+P4×1.4+P5×1.4= 7.5×1.2+0.096×1.2+2.5×1.4+2×1.4+6×1.4=23.82KN/m2。验算刚度，P= P1×1.2+P2×1.2=9.1152KN/m2模板计算跨径 L=0.3 米.模板根据四跨连续梁公式计算，根据有限元法编程分析得,最大弯矩 M=0.23KN•M。强度检算：σ=M/W= 0.23/(2.4×10-5)×10-3=9.58 MPa<[σ] =80Mpa刚度检算：f=0.00521×q×L4/EI=0.00521×9.1152×0.34/(0.936) =0.4mm。f/L=0.4/300＜[f/L]=1/400强度和刚度均满足要求。Ⅱ-Ⅱ 截面:验算强度P=P1×1.2+P2×1.2+P3×1.4+P4×1.4+P5×1.4=11.25×1.2+0.096×1.2+2.5×1.4+2×1.4+6×1.4=28.32KN/m2。验算刚度，P= P1×1.2+P2×1.2=13.6152 KN/m2模板计算跨径 L=0.3 米.模板根据四跨连续梁公式计算，根据有限元法编程分析得,最大弯矩 M=0.27KN•M。强度检算：σ=M/W= 0.27/(2.4×10-5)×10-3=11.25MPa<[σ]=80Mpa刚度检算：f=0.00521×q×L4/EI=0.00521×13.6152×0.34/0.936=0.6mm。f/L=0.6/300＜[f/L]=1/400强度和刚度均满足要求。
