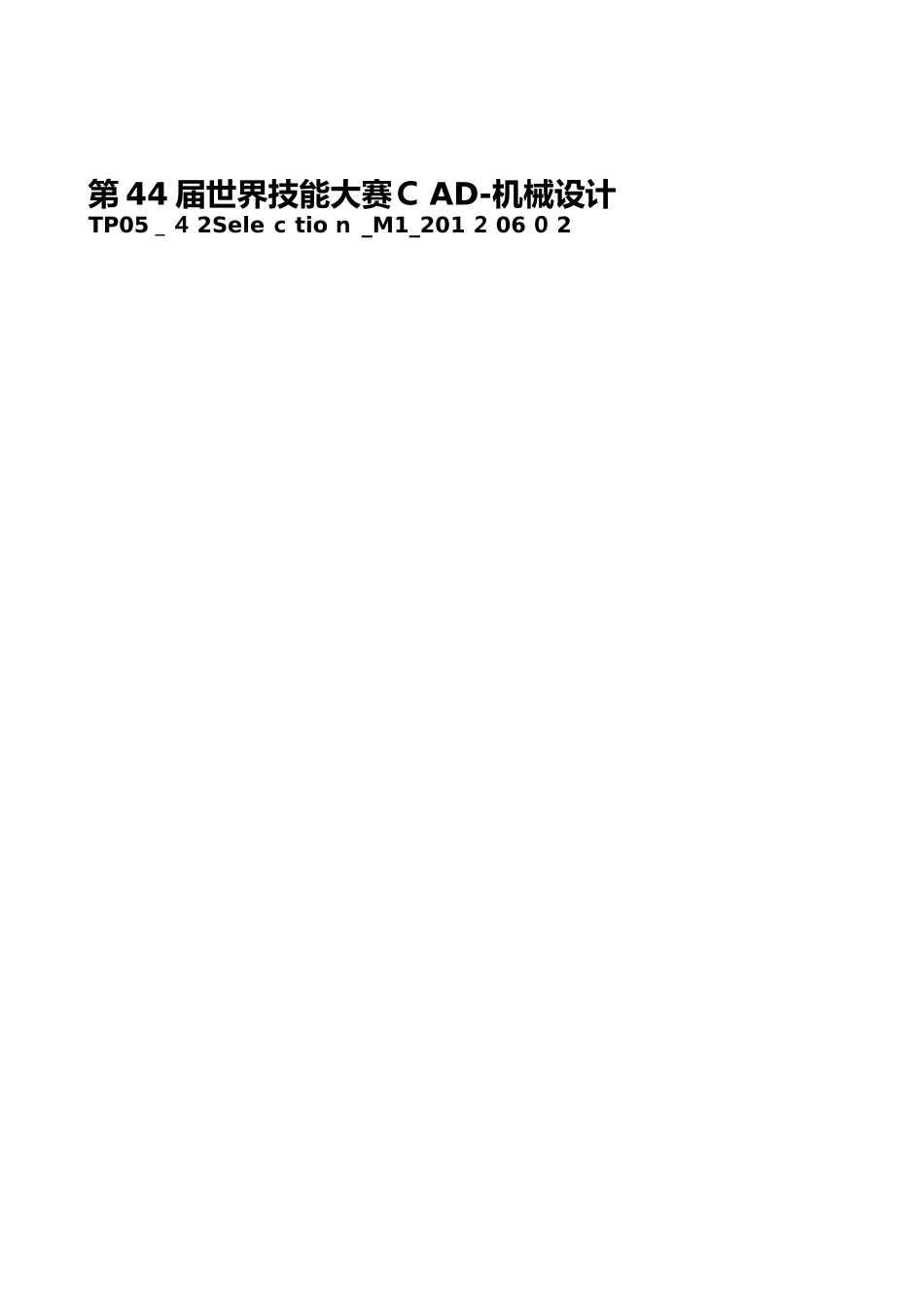

第44届世界技能大赛CAD_机械设计赛项模拟题

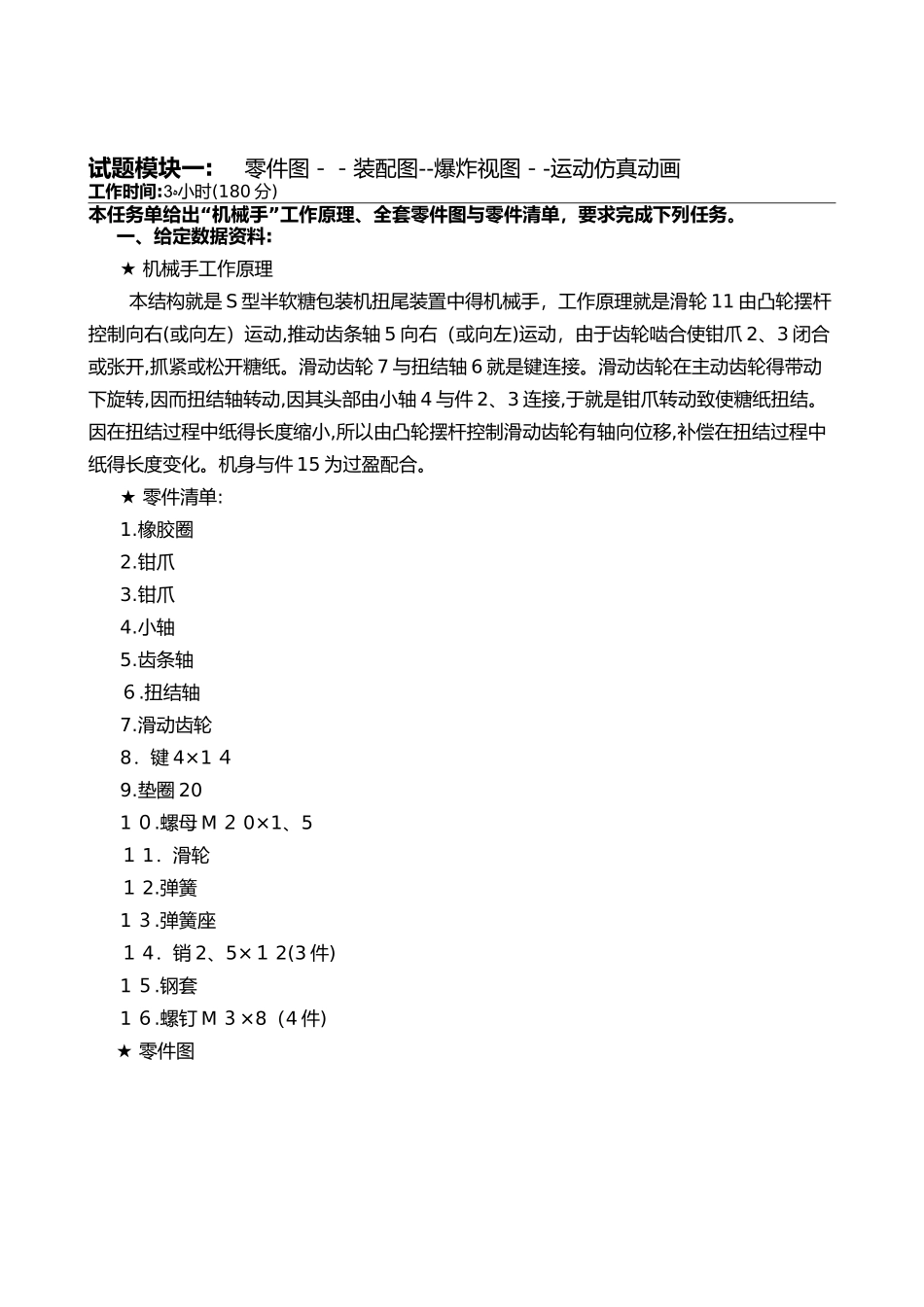

第 44 届世界技能大赛Ｃ AD-机械设计TP05＿４ 2Sele ｃ tio ｎ _M1_201 ２ 06 ０ 2试题模块一: 零件图－－装配图--爆炸视图－-运动仿真动画工作时间:ﻩ3 小时(180 分)“”本任务单给出 机械手 工作原理、全套零件图与零件清单，要求完成下列任务。一、给定数据资料:★ 机械手工作原理本结构就是 S 型半软糖包装机扭尾装置中得机械手，工作原理就是滑轮 11 由凸轮摆杆控制向右(或向左）运动,推动齿条轴 5 向右（或向左)运动，由于齿轮啮合使钳爪 2、3 闭合或张开,抓紧或松开糖纸。滑动齿轮 7 与扭结轴 6 就是键连接。滑动齿轮在主动齿轮得带动下旋转,因而扭结轴转动,因其头部由小轴 4 与件 2、3 连接,于就是钳爪转动致使糖纸扭结。因在扭结过程中纸得长度缩小,所以由凸轮摆杆控制滑动齿轮有轴向位移,补偿在扭结过程中纸得长度变化。机身与件 15 为过盈配合。★ 零件清单:1.橡胶圈2.钳爪3.钳爪4.小轴5.齿条轴６.扭结轴7.滑动齿轮8．键 4×1 ４9.垫圈 201 ０.螺母 M ２ 0×1、5１ 1．滑轮１ 2.弹簧1 ３.弹簧座１ 4．销 2、5×１ 2(3 件)1 ５.钢套1 ６.螺钉 M ３×8（4 件)★ 零件图二、工作任务：任务 1:1、建立各个零件得几何模型与机械手装配体。对于图纸上缺失得技术信息,选手自己叛断。标准件查不到信息可以根据结构与提供得信息选择类似得。2、确定钳爪(零件 2、３)图纸上带？号零件得长度在工程图上标注其数值。要求画出该零件得工程图,标注其所有尺寸与技术要求。视图、图幅大小及标题栏配置自选。其它零件不画工程图。任务 2:绘制装配图,视图、图幅大小及标题栏配置自选,并添加一个轴测图与零件清单,零件清单可写在另外一张纸上。装配图应尽可能完整地反映出机械手得工作原理传动路线结构特点以及各零件得装配位置。任务 3:生成机械手爆炸视图，根据装配方向决定不同零件得位置，并标注零件编号。任务 4:生成机械手运动仿真动画，其中扭结轴应逐渐透明然后消隐,能瞧到齿条轴内部机构得运动。生成 AV Ｉ格式仿真运动文件并保存在本人得专用目录文件夹内。评分要点 ： 几何模型与机械手装配体１ 0 分(含主观 1 分) 钳爪零件工程图１０分(含主观 1 分) 装配图１０分(含主观 1 分) 爆炸视图10 分(含主观 1 分) 动画10 分（含主观 1 分)总分ﻩﻩﻩ 5０分
