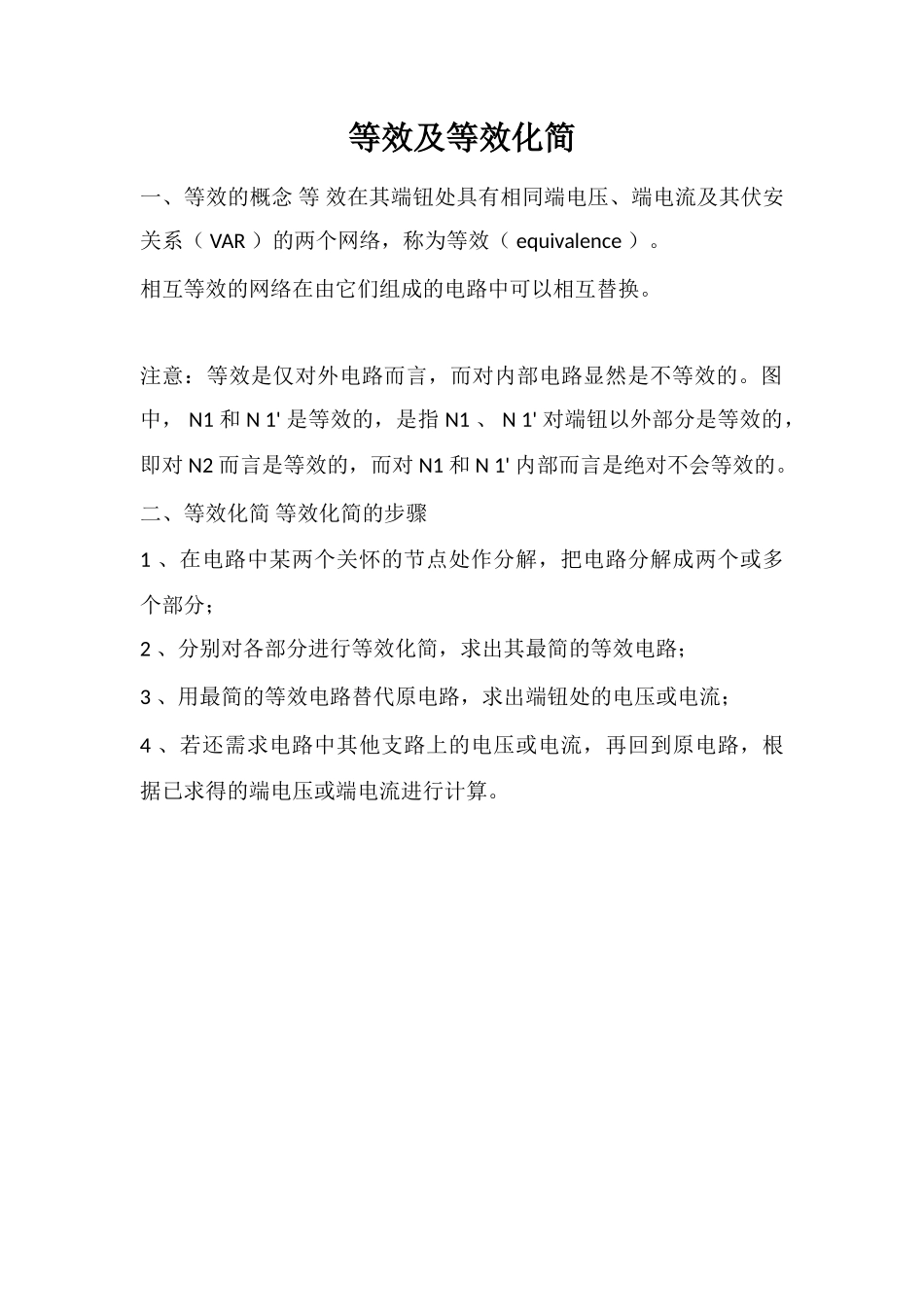

等效及等效化简

等效及等效化简一、等效的概念 等 效在其端钮处具有相同端电压、端电流及其伏安关系（ VAR ）的两个网络，称为等效（ equivalence ）。相互等效的网络在由它们组成的电路中可以相互替换。注意：等效是仅对外电路而言，而对内部电路显然是不等效的。图中， N1 和 N 1' 是等效的，是指 N1 、 N 1' 对端钮以外部分是等效的，即对 N2 而言是等效的，而对 N1 和 N 1' 内部而言是绝对不会等效的。二、等效化简 等效化简的步骤1 、在电路中某两个关怀的节点处作分解，把电路分解成两个或多个部分；2 、分别对各部分进行等效化简，求出其最简的等效电路；3 、用最简的等效电路替代原电路，求出端钮处的电压或电流；4 、若还需求电路中其他支路上的电压或电流，再回到原电路，根据已求得的端电压或端电流进行计算。
