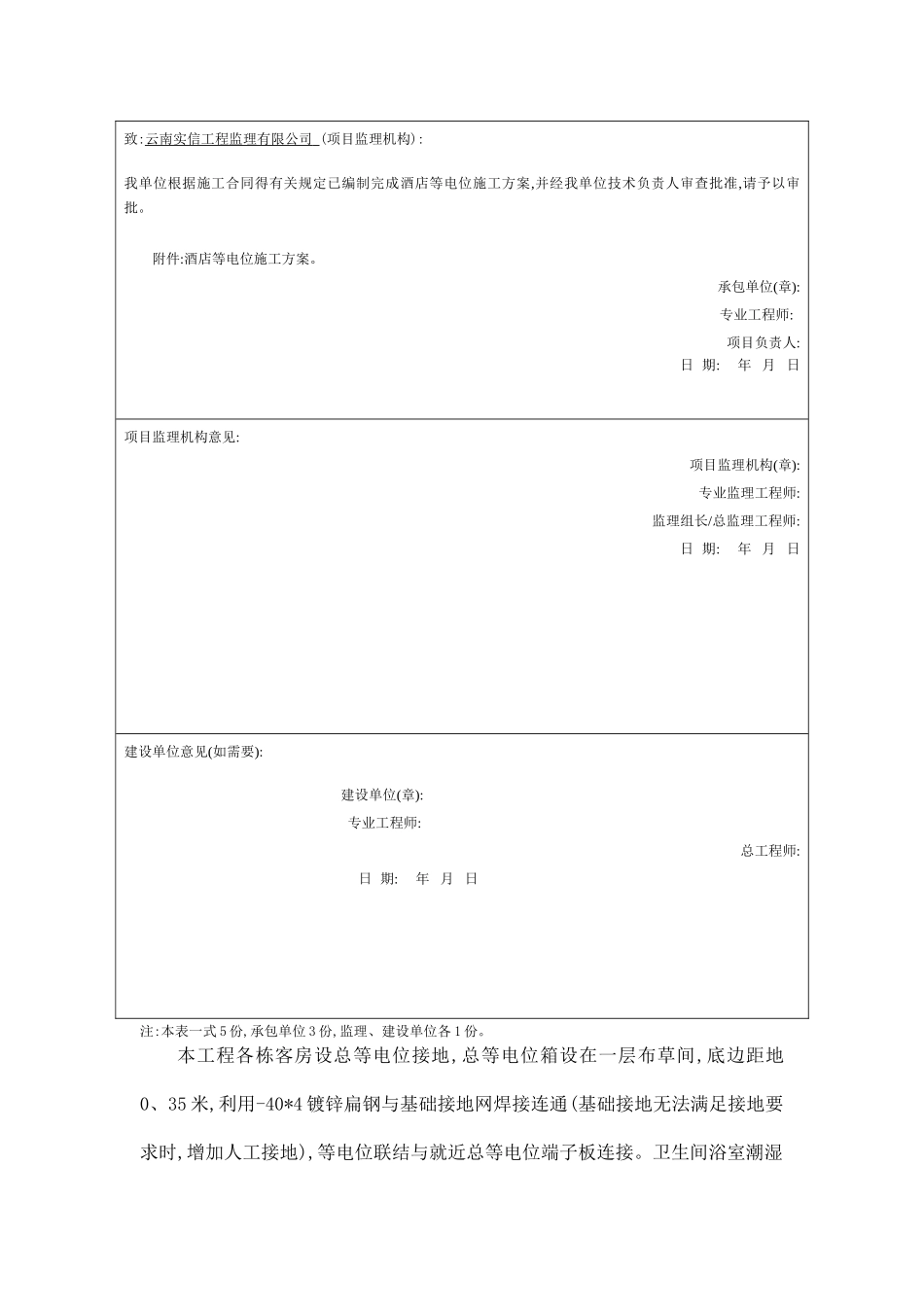

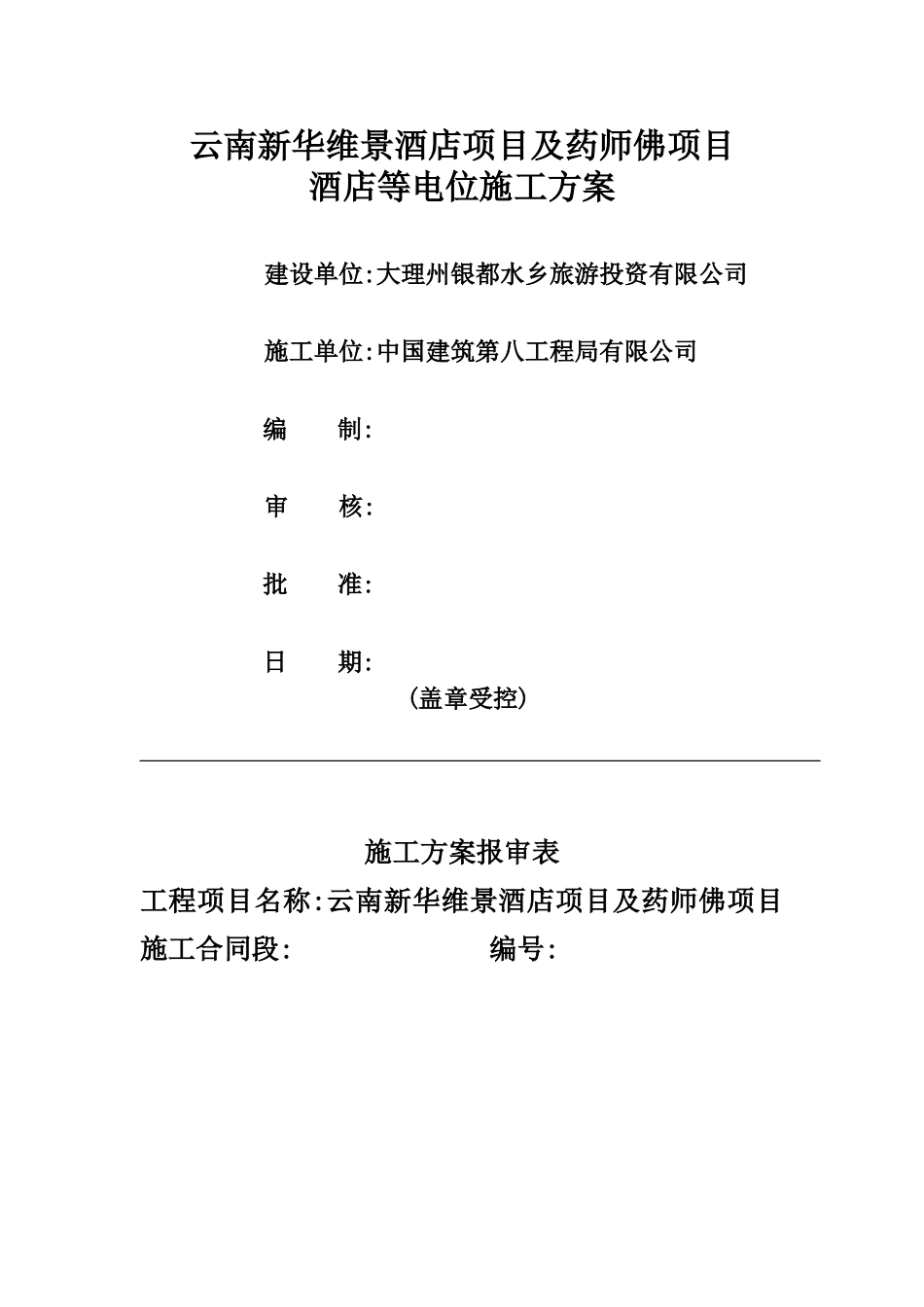

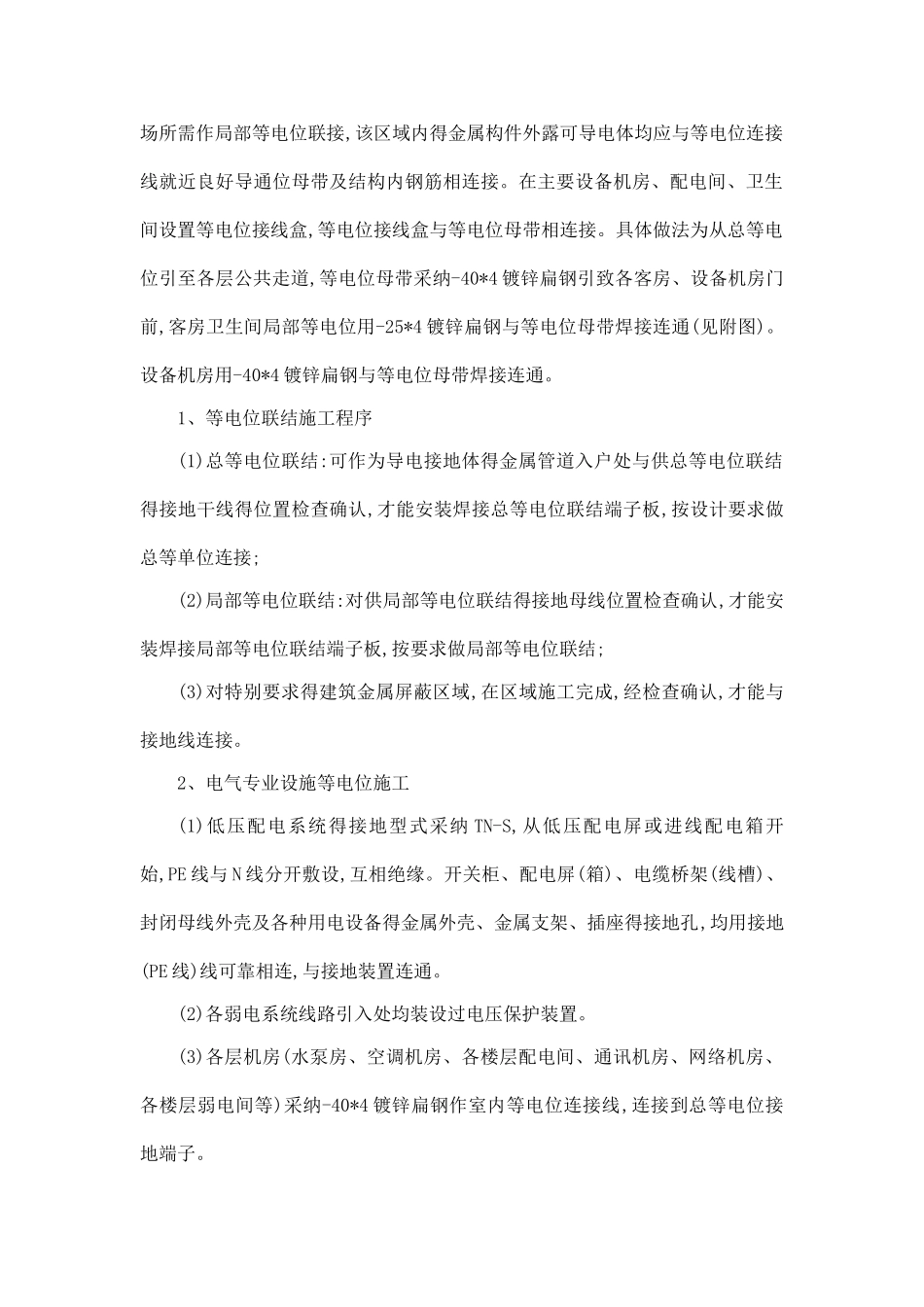

云南新华维景酒店项目及药师佛项目酒店等电位施工方案建设单位:大理州银都水乡旅游投资有限公司施工单位:中国建筑第八工程局有限公司编 制:审 核:批 准:日 期:(盖章受控)施工方案报审表工程项目名称:云南新华维景酒店项目及药师佛项目 施工合同段: 编号:致:云南实信工程监理有限公司 (项目监理机构):我单位根据施工合同得有关规定已编制完成酒店等电位施工方案,并经我单位技术负责人审查批准,请予以审批。附件:酒店等电位施工方案。承包单位(章):专业工程师: 项目负责人: 日 期: 年 月 日项目监理机构意见: 项目监理机构(章): 专业监理工程师:监理组长/总监理工程师: 日 期: 年 月 日建设单位意见(如需要): 建设单位(章): 专业工程师: 总工程师: 日 期: 年 月 日 注:本表一式 5 份,承包单位 3 份,监理、建设单位各 1 份。本工程各栋客房设总等电位接地,总等电位箱设在一层布草间,底边距地0、35 米,利用-40*4 镀锌扁钢与基础接地网焊接连通(基础接地无法满足接地要求时,增加人工接地),等电位联结与就近总等电位端子板连接。卫生间浴室潮湿场所需作局部等电位联接,该区域内得金属构件外露可导电体均应与等电位连接线就近良好导通位母带及结构内钢筋相连接。在主要设备机房、配电间、卫生间设置等电位接线盒,等电位接线盒与等电位母带相连接。具体做法为从总等电位引至各层公共走道,等电位母带采纳-40*4 镀锌扁钢引致各客房、设备机房门前,客房卫生间局部等电位用-25*4 镀锌扁钢与等电位母带焊接连通(见附图)。设备机房用-40*4 镀锌扁钢与等电位母带焊接连通。1、等电位联结施工程序(1)总等电位联结:可作为导电接地体得金属管道入户处与供总等电位联结得接地干线得位置检查确认,才能安装焊接总等电位联结端子板,按设计要求做总等单位连接;(2)局部等电位联结:对供局部等电位联结得接地母线位置检查确认,才能安装焊接局部等电位联结端子板,按要求做局部等电位联结;(3)对特别要求得建筑金属屏蔽区域,在区域施工完成,经检查确认,才能与接地线连接。2、电气专业设施等电位施工(1)低压配电系统得接地型式采纳 TN-S,从低压配电屏或进线配电箱开始,PE 线与 N 线分开敷设,互相绝缘。开关柜、配电屏(箱)、电缆桥架(线槽)、封闭母线外壳及各种用电设备得金属外壳、金属支架、插座得接地孔,均用接地(PE 线)线可靠相连,与接地装置连通。(2)各弱电系统线路引入处均装设过电压保护装置。(3)各层机房(水泵房、空调机房、...
