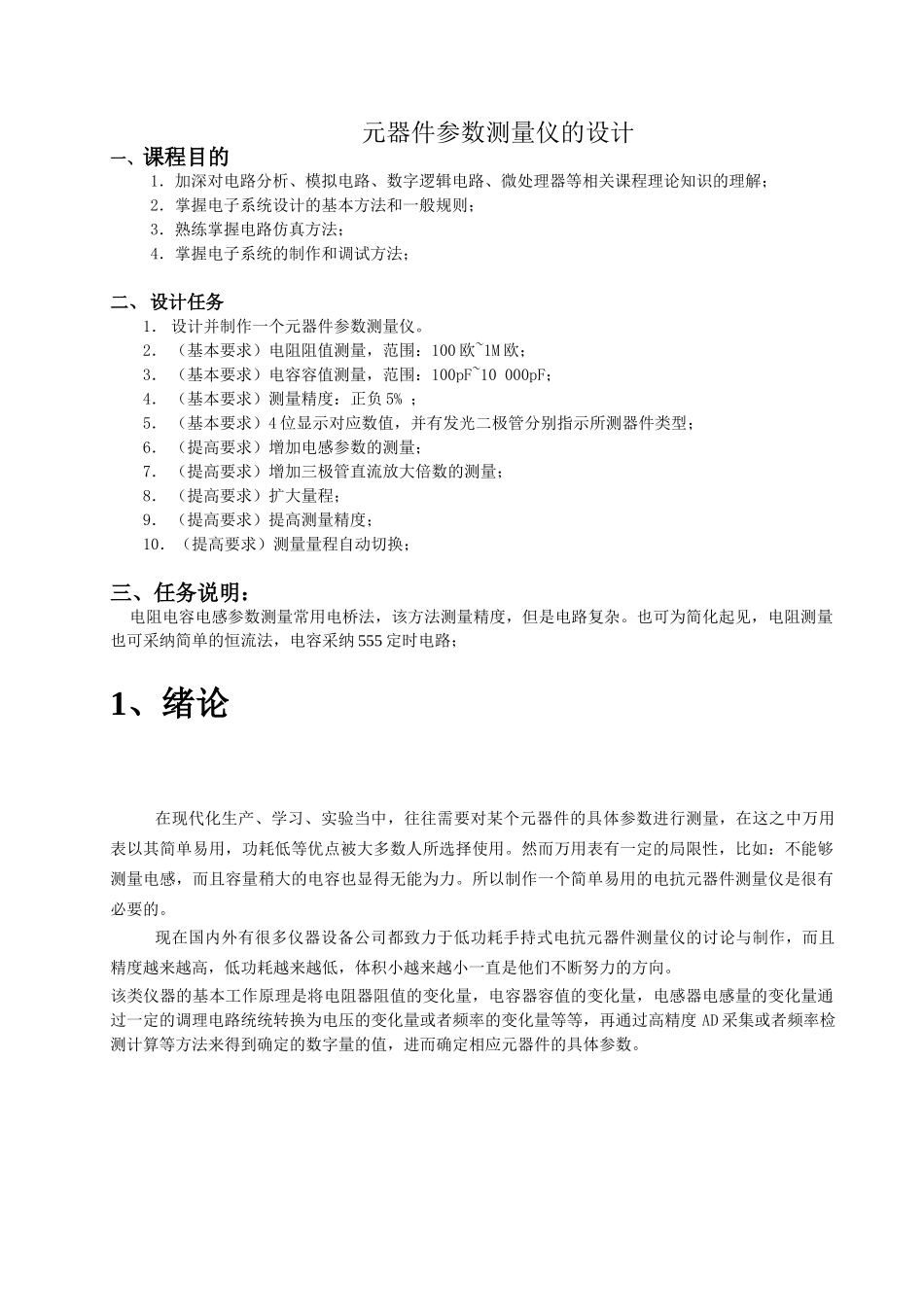

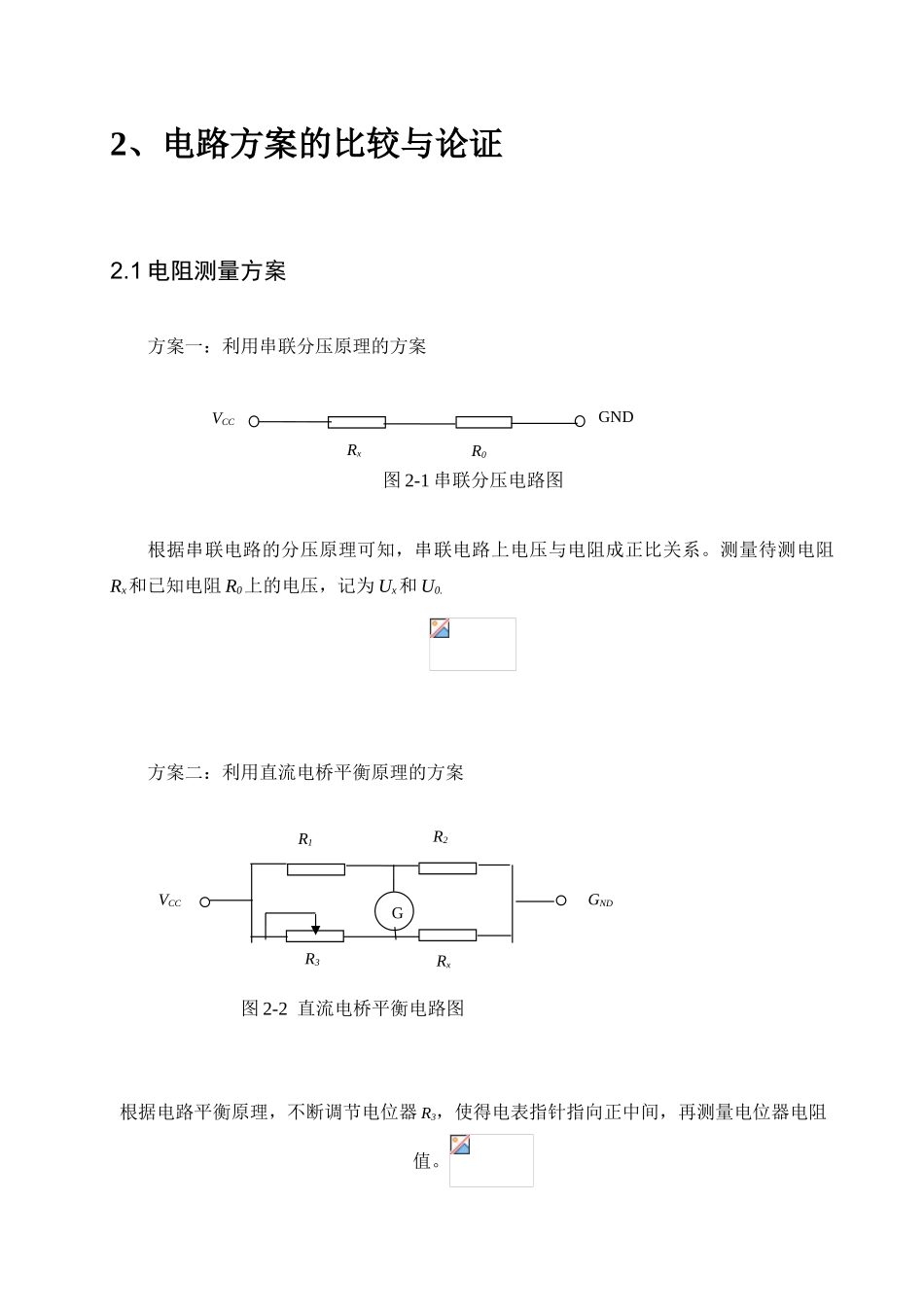

元器件参数测量仪的设计一、课程目的1．加深对电路分析、模拟电路、数字逻辑电路、微处理器等相关课程理论知识的理解；2．掌握电子系统设计的基本方法和一般规则；3．熟练掌握电路仿真方法；4．掌握电子系统的制作和调试方法；二、设计任务1． 设计并制作一个元器件参数测量仪。2． （基本要求）电阻阻值测量，范围：100 欧~1M 欧；3． （基本要求）电容容值测量，范围：100pF~10 000pF；4． （基本要求）测量精度：正负 5% ；5． （基本要求）4 位显示对应数值，并有发光二极管分别指示所测器件类型；6． （提高要求）增加电感参数的测量；7． （提高要求）增加三极管直流放大倍数的测量；8． （提高要求）扩大量程；9． （提高要求）提高测量精度；10．（提高要求）测量量程自动切换；三、任务说明： 电阻电容电感参数测量常用电桥法，该方法测量精度，但是电路复杂。也可为简化起见，电阻测量也可采纳简单的恒流法，电容采纳 555 定时电路；1、绪论在现代化生产、学习、实验当中，往往需要对某个元器件的具体参数进行测量，在这之中万用表以其简单易用，功耗低等优点被大多数人所选择使用。然而万用表有一定的局限性，比如：不能够测量电感，而且容量稍大的电容也显得无能为力。所以制作一个简单易用的电抗元器件测量仪是很有必要的。现在国内外有很多仪器设备公司都致力于低功耗手持式电抗元器件测量仪的讨论与制作，而且精度越来越高，低功耗越来越低，体积小越来越小一直是他们不断努力的方向。该类仪器的基本工作原理是将电阻器阻值的变化量，电容器容值的变化量，电感器电感量的变化量通过一定的调理电路统统转换为电压的变化量或者频率的变化量等等，再通过高精度 AD 采集或者频率检测计算等方法来得到确定的数字量的值，进而确定相应元器件的具体参数。2、电路方案的比较与论证2.1 电阻测量方案方案一：利用串联分压原理的方案 图 2-1 串联分压电路图根据串联电路的分压原理可知，串联电路上电压与电阻成正比关系。测量待测电阻Rx和已知电阻 R0上的电压，记为 Ux和 U0.方案二：利用直流电桥平衡原理的方案 图 2-2 直流电桥平衡电路图根据电路平衡原理，不断调节电位器 R3，使得电表指针指向正中间，再测量电位器电阻值。VCCGNDRxR0GVCCGNDRxR1R2R3 方案三：利用 555 构成单稳态的方案 图 2-3 555 定时器构成单稳态电路图 根据 555 定时器构成单稳态，产生脉冲波形，通过单片机读取高低电平得出...
