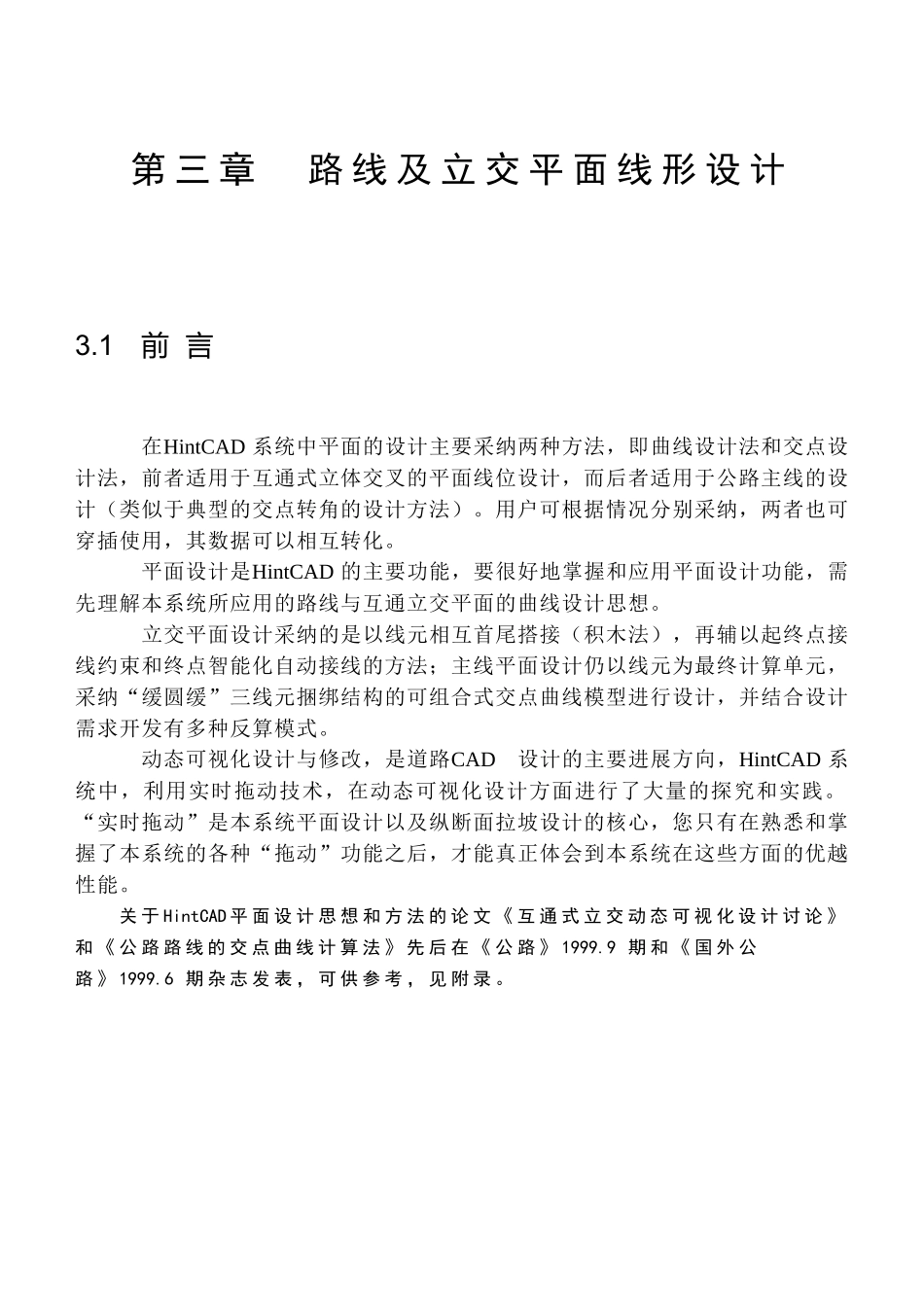

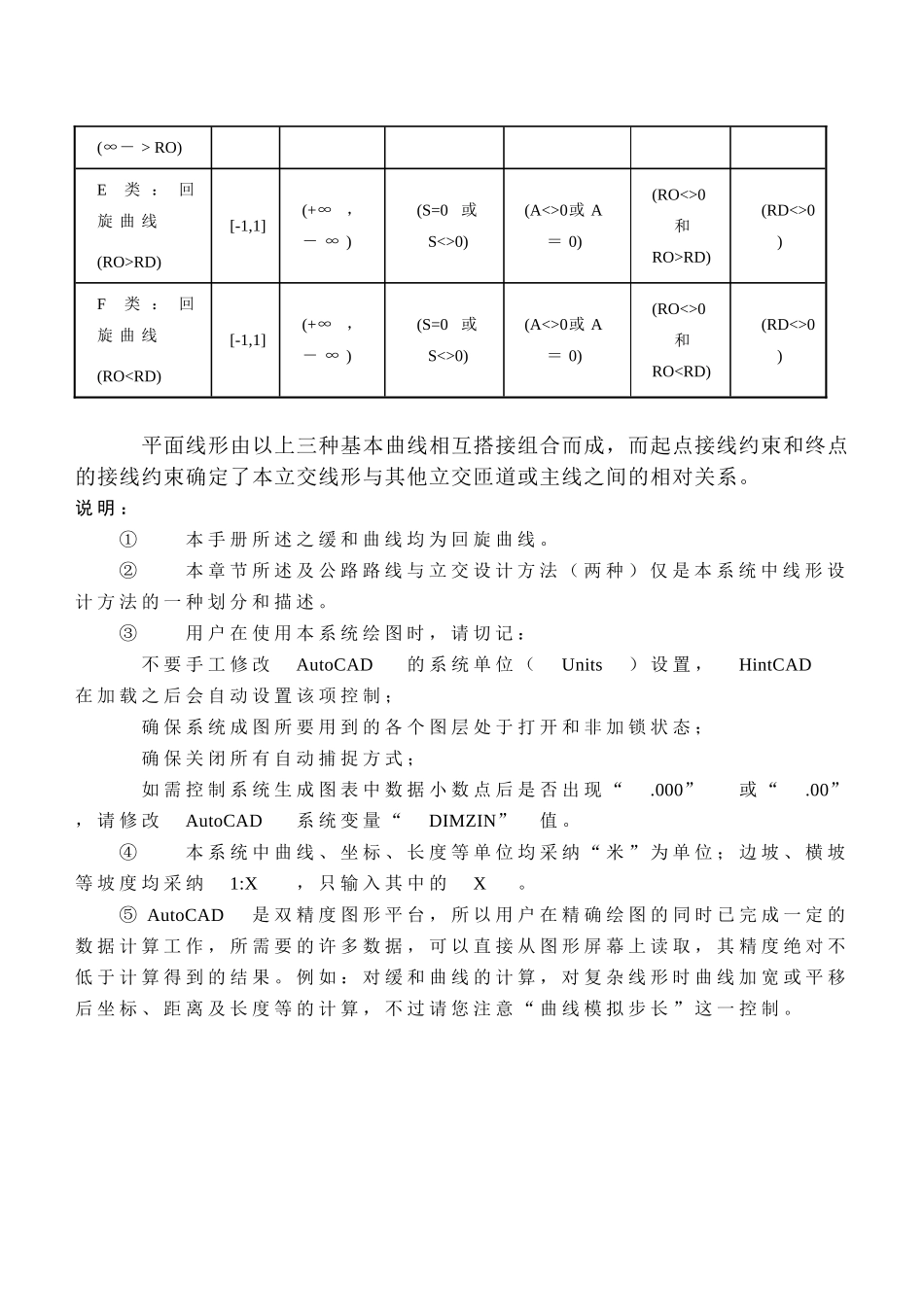

第 三 章 路 线 及 立 交 平 面 线 形 设 计3.1 前 言在HintCAD 系统中平面的设计主要采纳两种方法，即曲线设计法和交点设计法，前者适用于互通式立体交叉的平面线位设计，而后者适用于公路主线的设计（类似于典型的交点转角的设计方法）。用户可根据情况分别采纳，两者也可穿插使用，其数据可以相互转化。平面设计是HintCAD 的主要功能，要很好地掌握和应用平面设计功能，需先理解本系统所应用的路线与互通立交平面的曲线设计思想。立交平面设计采纳的是以线元相互首尾搭接（积木法），再辅以起终点接线约束和终点智能化自动接线的方法；主线平面设计仍以线元为最终计算单元，采纳“缓圆缓”三线元捆绑结构的可组合式交点曲线模型进行设计，并结合设计需求开发有多种反算模式。动态可视化设计与修改，是道路CAD设计的主要进展方向，HintCAD 系统中，利用实时拖动技术，在动态可视化设计方面进行了大量的探究和实践。“实时拖动”是本系统平面设计以及纵断面拉坡设计的核心，您只有在熟悉和掌握了本系统的各种“拖动”功能之后，才能真正体会到本系统在这些方面的优越性能。关 于 HintCAD 平 面 设 计 思 想 和 方 法 的 论 文 《 互 通 式 立 交 动 态 可 视 化 设 计 讨 论 》和 《 公 路 路 线 的 交 点 曲 线 计 算 法 》 先 后 在 《 公 路 》 1999.9 期 和 《 国 外 公路 》 1999.6 期 杂 志 发 表 ， 可 供 参 考 ， 见 附 录 。3.2 平 面 线 形 设 计 方 法 之 一 “ 曲 线 设 计法 ”公路路线与立交的线形可由三种基本曲线段相互搭接组成，圆曲线、缓和曲线（回旋线）和直线。每一基本曲线段由以下几项参数来加以确定描述：Z&Y曲线在前进方向上向左或向右P曲线在横向错移值S曲线段的长度，正值表示曲线的弦长，负值表示曲线弧长A曲线段回旋线参数值，直线和圆曲线为 0RO曲线段起始曲率半径，为非零值， 9999表示曲率半径为无穷大（输入0 或负值也均被认为是无穷大）RD曲线段终点的曲率半径，为非零值， 9999表示曲率半径为无穷大这里为了便于说明，将所有曲线类型归为以下几类，见表3-1 ，括号内为各参数的取值范围。表3-1曲 线 单 元ZPSARORDA类 ： 直线 段[-1,1](+∞，－ ∞ )(S<>0)(A=0)(RO=9999)(RD=9999)B类 ： 圆曲 线[-1,1](+∞，－ ∞ )(S<>0)(A=0)(RO<>0)(RD=RO)C类 ： 回旋 曲 线(RO－ ...
