纳米技术在计算机中的应用

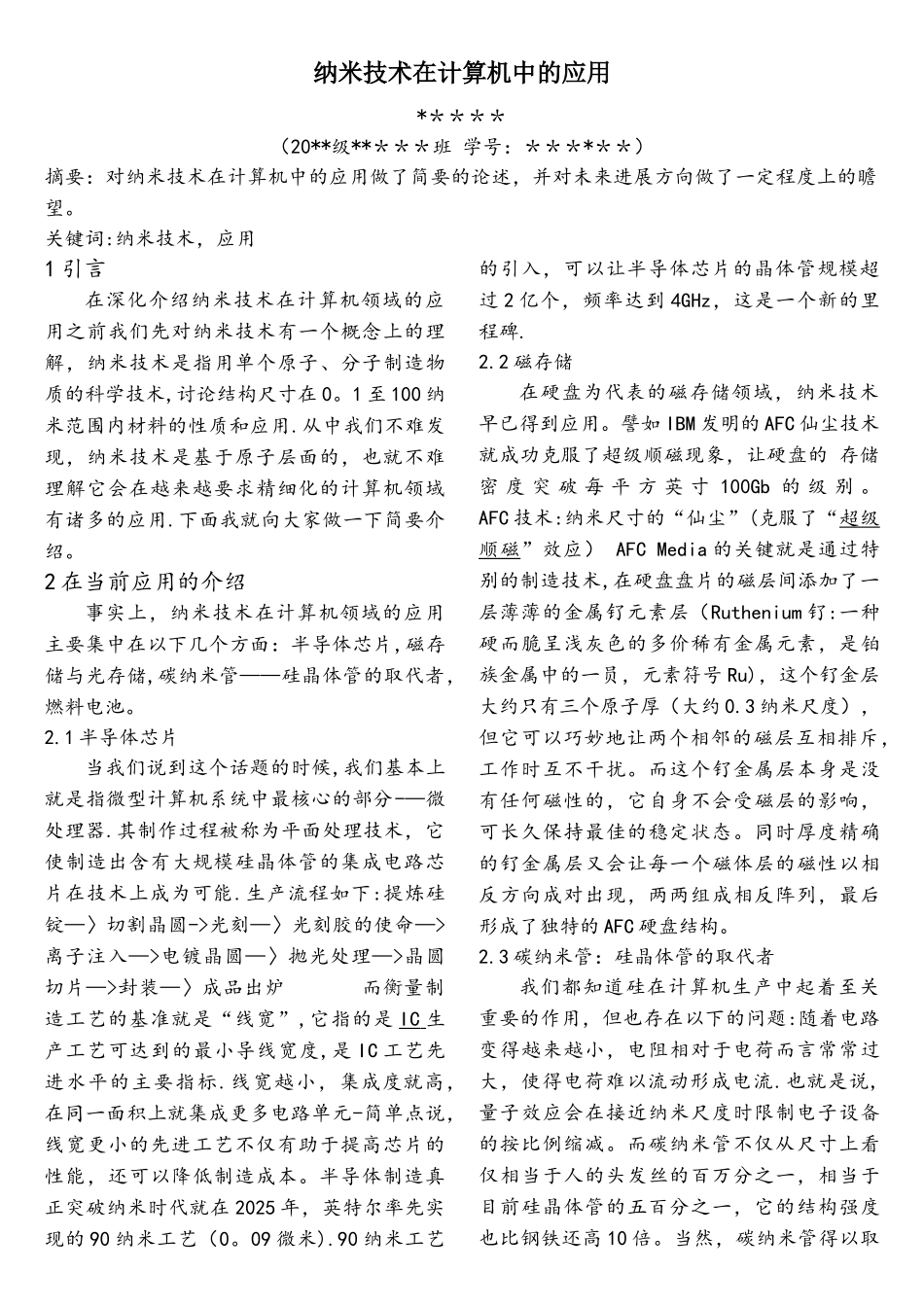

纳米技术在计算机中的应用_第1页
1/3

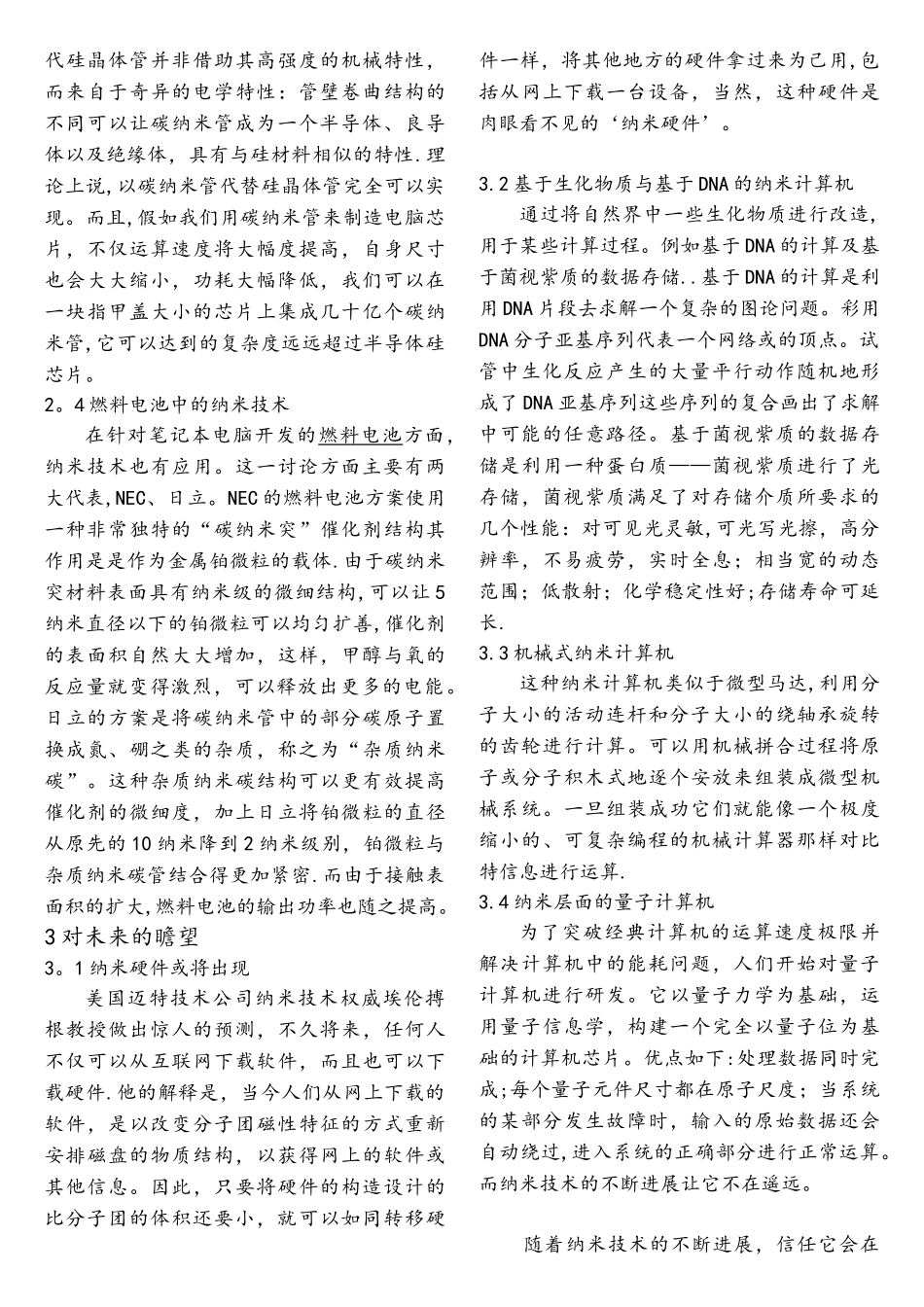

纳米技术在计算机中的应用_第2页
2/3

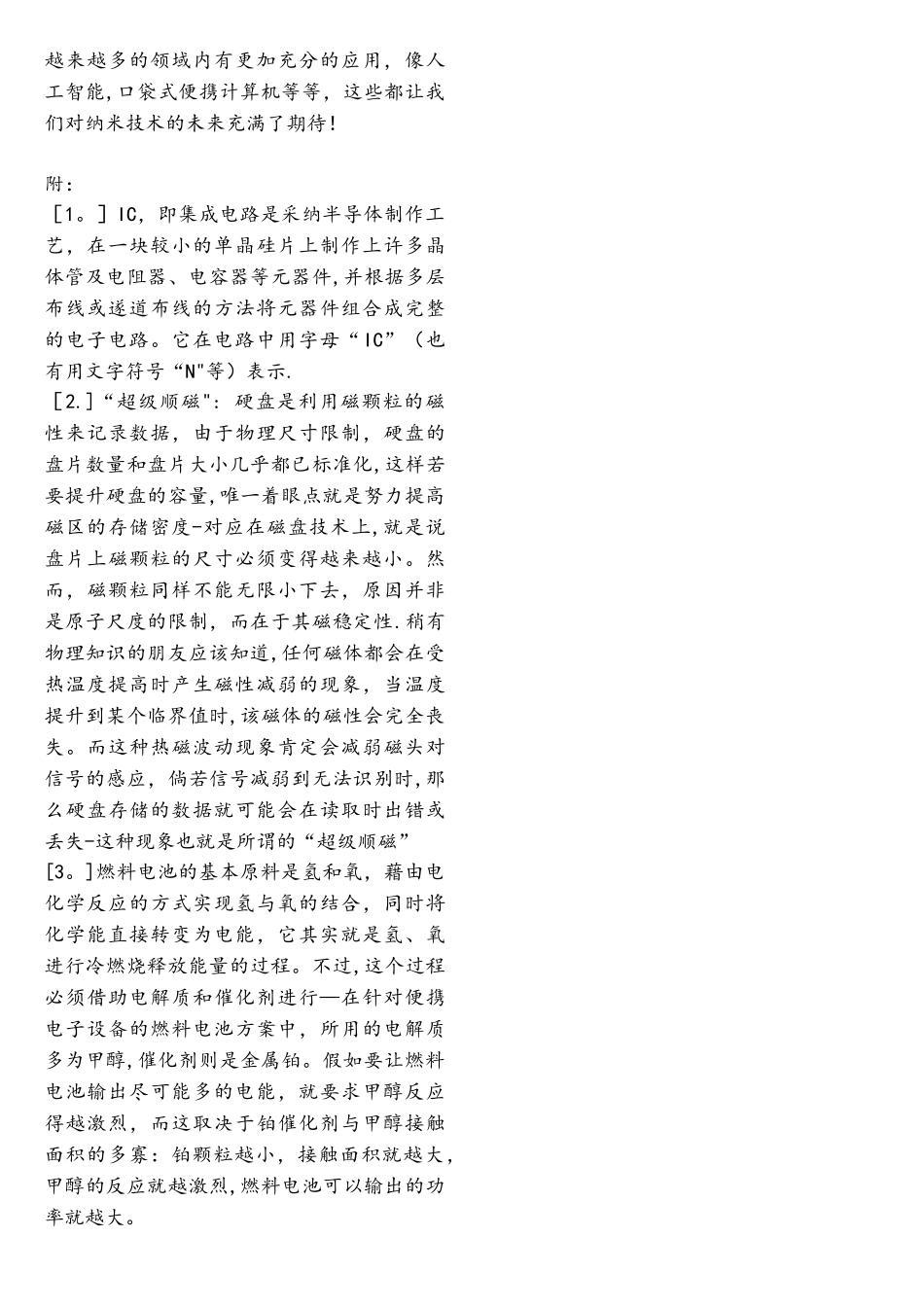

纳米技术在计算机中的应用_第3页
3/3
纳米技术在计算机中的应用*****(20**级*****班 学号:******)摘要:对纳米技术在计算机中的应用做了简要的论述,并对未来进展方向做了一定程度上的瞻望。关键词:纳米技术,应用1 引言在深化介绍纳米技术在计算机领域的应用之前我们先对纳米技术有一个概念上的理解,纳米技术是指用单个原子、分子制造物质的科学技术,讨论结构尺寸在 0。1 至 100 纳米范围内材料的性质和应用.从中我们不难发现,纳米技术是基于原子层面的,也就不难理解它会在越来越要求精细化的计算机领域有诸多的应用.下面我就向大家做一下简要介绍。2 在当前应用的介绍事实上,纳米技术在计算机领域的应用主要集中在以下几个方面:半导体芯片,磁存储与光存储,碳纳米管——硅晶体管的取代者,燃料电池。2.1 半导体芯片当我们说到这个话题的时候,我们基本上就是指微型计算机系统中最核心的部分-—微处理器.其制作过程被称为平面处理技术,它使制造出含有大规模硅晶体管的集成电路芯片在技术上成为可能.生产流程如下:提炼硅锭—〉切割晶圆->光刻—〉光刻胶的使命—>离子注入—>电镀晶圆—〉抛光处理—>晶圆切片—>封装—〉成品出炉 而衡量制造工艺的基准就是“线宽”,它指的是 IC 生产工艺可达到的最小导线宽度,是 IC 工艺先进水平的主要指标.线宽越小,集成度就高,在同一面积上就集成更多电路单元-简单点说,线宽更小的先进工艺不仅有助于提高芯片的性能,还可以降低制造成本。半导体制造真正突破纳米时代就在 2025 年,英特尔率先实现的 90 纳米工艺(0。09 微米).90 纳米工艺的引入,可以让半导体芯片的晶体管规模超过 2 亿个,频率达到 4GHz,这是一个新的里程碑.2.2 磁存储 在硬盘为代表的磁存储领域,纳米技术早已得到应用。譬如 IBM 发明的 AFC 仙尘技术就成功克服了超级顺磁现象,让硬盘的 存储密 度 突 破 每 平 方 英 寸 100Gb 的 级 别 。 AFC 技术:纳米尺寸的“仙尘”(克服了“超级顺磁”效应) AFC Media 的关键就是通过特别的制造技术,在硬盘盘片的磁层间添加了一层薄薄的金属钌元素层(Ruthenium 钌:一种硬而脆呈浅灰色的多价稀有金属元素,是铂族金属中的一员,元素符号 Ru),这个钌金层大约只有三个原子厚(大约 0.3 纳米尺度),但它可以巧妙地让两个相邻的磁层互相排斥,工作时互不干扰。而这个钌金属层本身是没有任何磁性的,它自身不会受磁层的影响,可长久保持最佳的稳定状态。同时厚度精...
