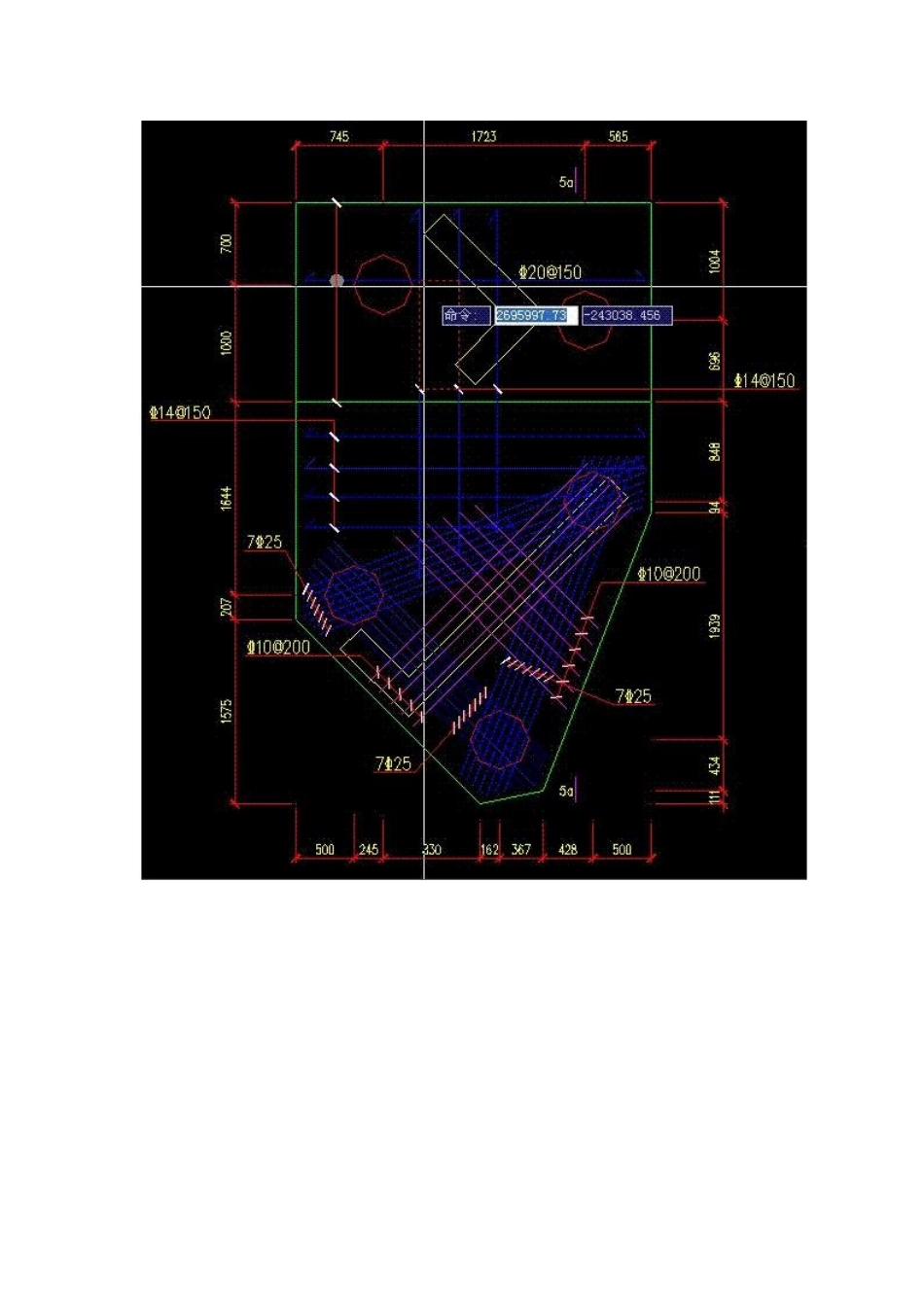

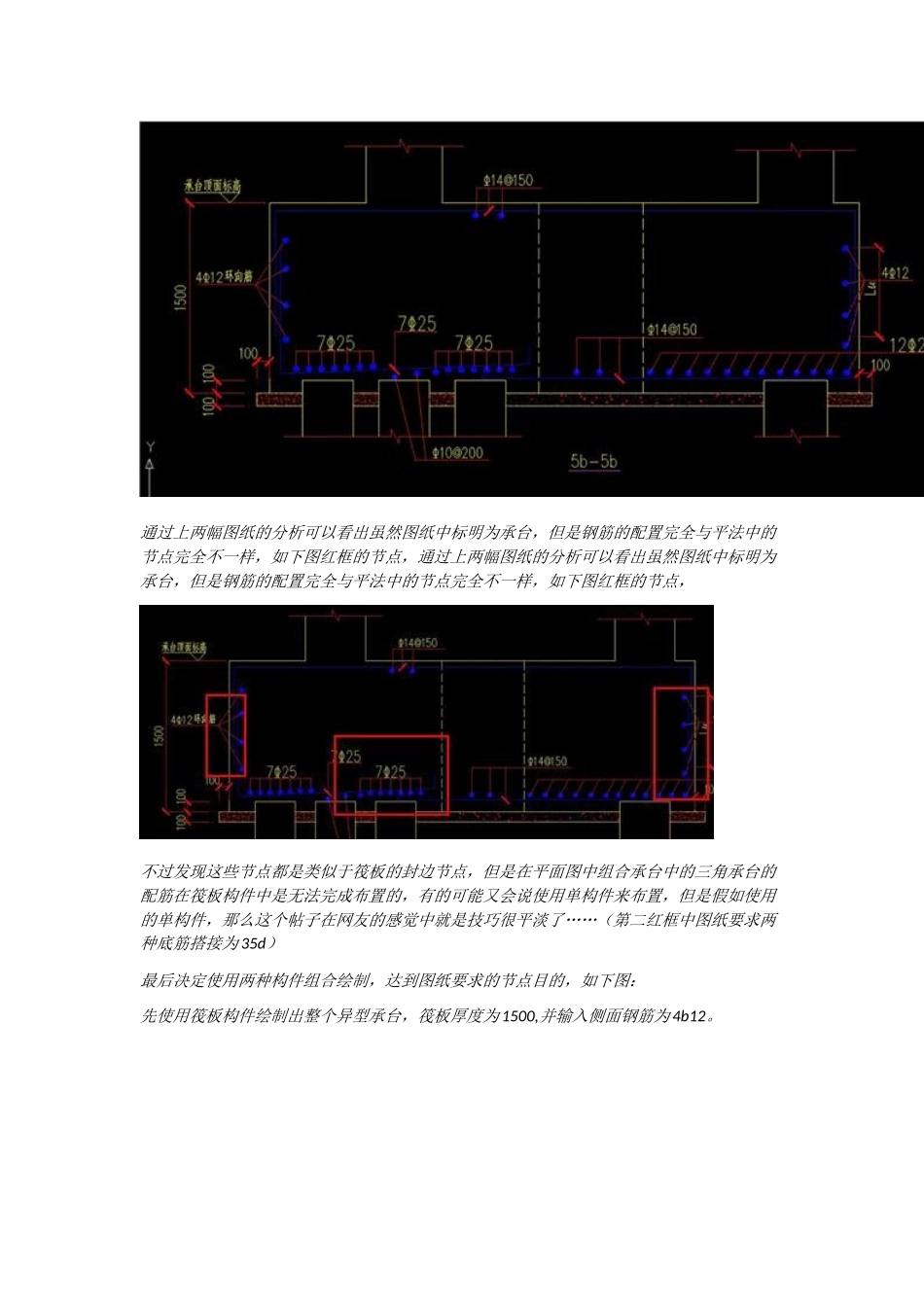

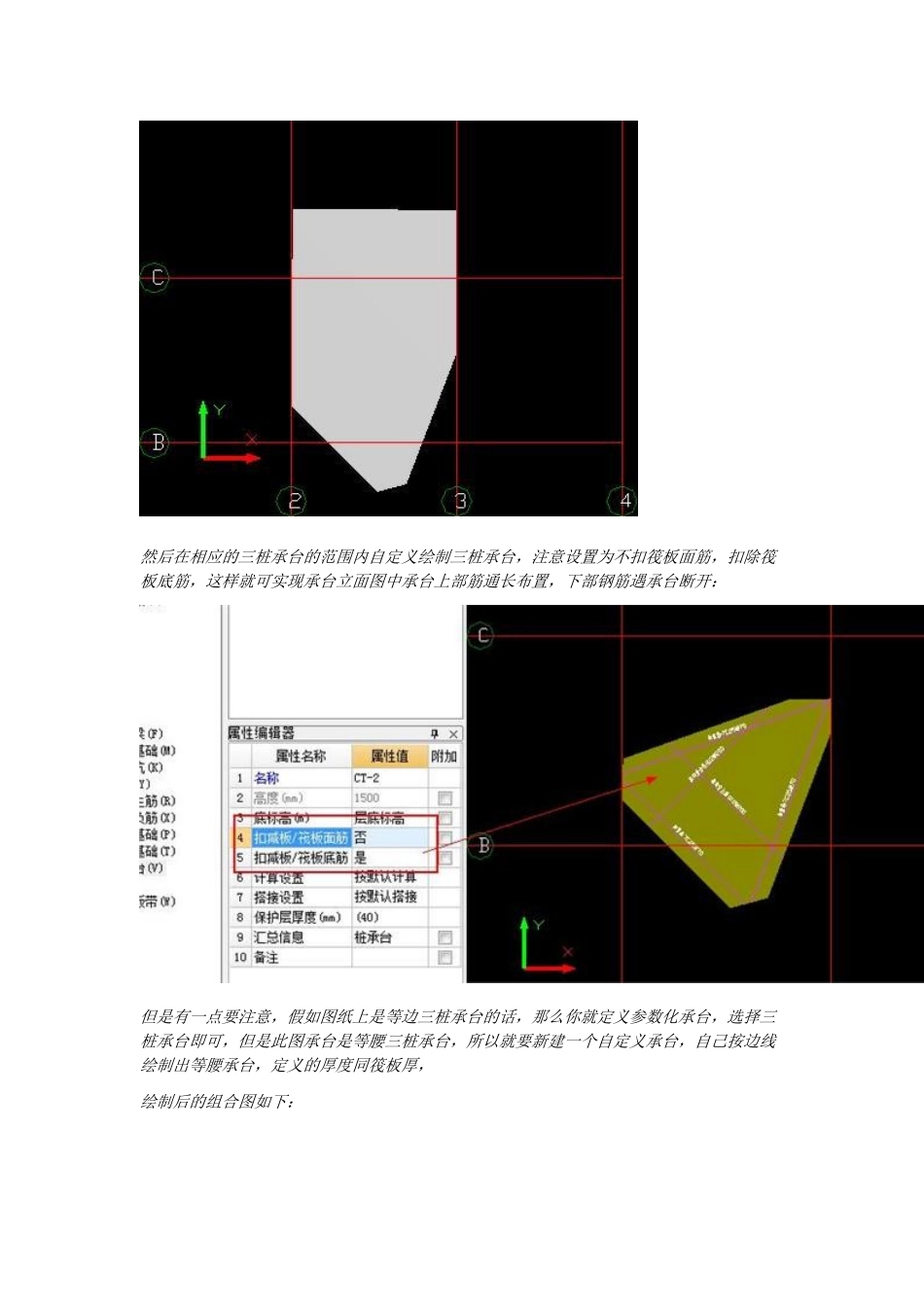

通过上两幅图纸的分析可以看出虽然图纸中标明为承台，但是钢筋的配置完全与平法中的节点完全不一样，如下图红框的节点，通过上两幅图纸的分析可以看出虽然图纸中标明为承台，但是钢筋的配置完全与平法中的节点完全不一样，如下图红框的节点，不过发现这些节点都是类似于筏板的封边节点，但是在平面图中组合承台中的三角承台的配筋在筏板构件中是无法完成布置的，有的可能又会说使用单构件来布置，但是假如使用的单构件，那么这个帖子在网友的感觉中就是技巧很平淡了……（第二红框中图纸要求两种底筋搭接为 35d）最后决定使用两种构件组合绘制，达到图纸要求的节点目的，如下图：先使用筏板构件绘制出整个异型承台，筏板厚度为 1500,并输入侧面钢筋为 4b12。然后在相应的三桩承台的范围内自定义绘制三桩承台，注意设置为不扣筏板面筋，扣除筏板底筋，这样就可实现承台立面图中承台上部筋通长布置，下部钢筋遇承台断开：但是有一点要注意，假如图纸上是等边三桩承台的话，那么你就定义参数化承台，选择三桩承台即可，但是此图承台是等腰三桩承台，所以就要新建一个自定义承台，自己按边线绘制出等腰承台，定义的厚度同筏板厚，绘制后的组合图如下：在筏板上布置钢筋，钢筋的布置信任大家都没有什么疑问，在此我就说有两处需要自定义布置的地方：在承台上需要布置的钢筋：在属性编辑其中输入横纵向受力筋、加强筋，并输入加强筋的起步距离； 在单元的状态下点击编辑承台加强筋，点击相应的多布置钢筋承台边，删除多余的加强筋配筋信息；修改好的承台配筋如下：到这里已经把所有的钢筋都布置完毕了，汇总计算后，就会发现钢筋的节点都计算错了，下面我们就开始详细讲解每个节点的修改：首先：修改桩承台的横纵向钢筋弯折长度，软件默认的计算弯折为 10d，图纸要求左侧与上部筋搭接为 lle，也就是弯折为（承台厚 -2* 保护层 -100 ） /2+lle/2 ，右侧图纸无要求，假设弯折为 100，左右两侧的弯折长度不一样长，那么我们就平均一下他们两个的弯折长度即可，整理后平均长度为：（承台厚-2*保护层-100+lle）/4+50 假设 lle=45d则在节点中修改下部筋弯折为（承台厚 -2* 保护层 +45d ） /4+25 即可：请看修改后的钢筋三维图示：长度符合图纸要求修改底部承台筏板两种钢筋搭接为 35d 节点构造：在节点设置中进行设置，修改为 35d如图三维，节点计算完全符合图纸要求下面我们来修改筏板封边的节点图，在工程设置中经行上下布筋的修改，...
