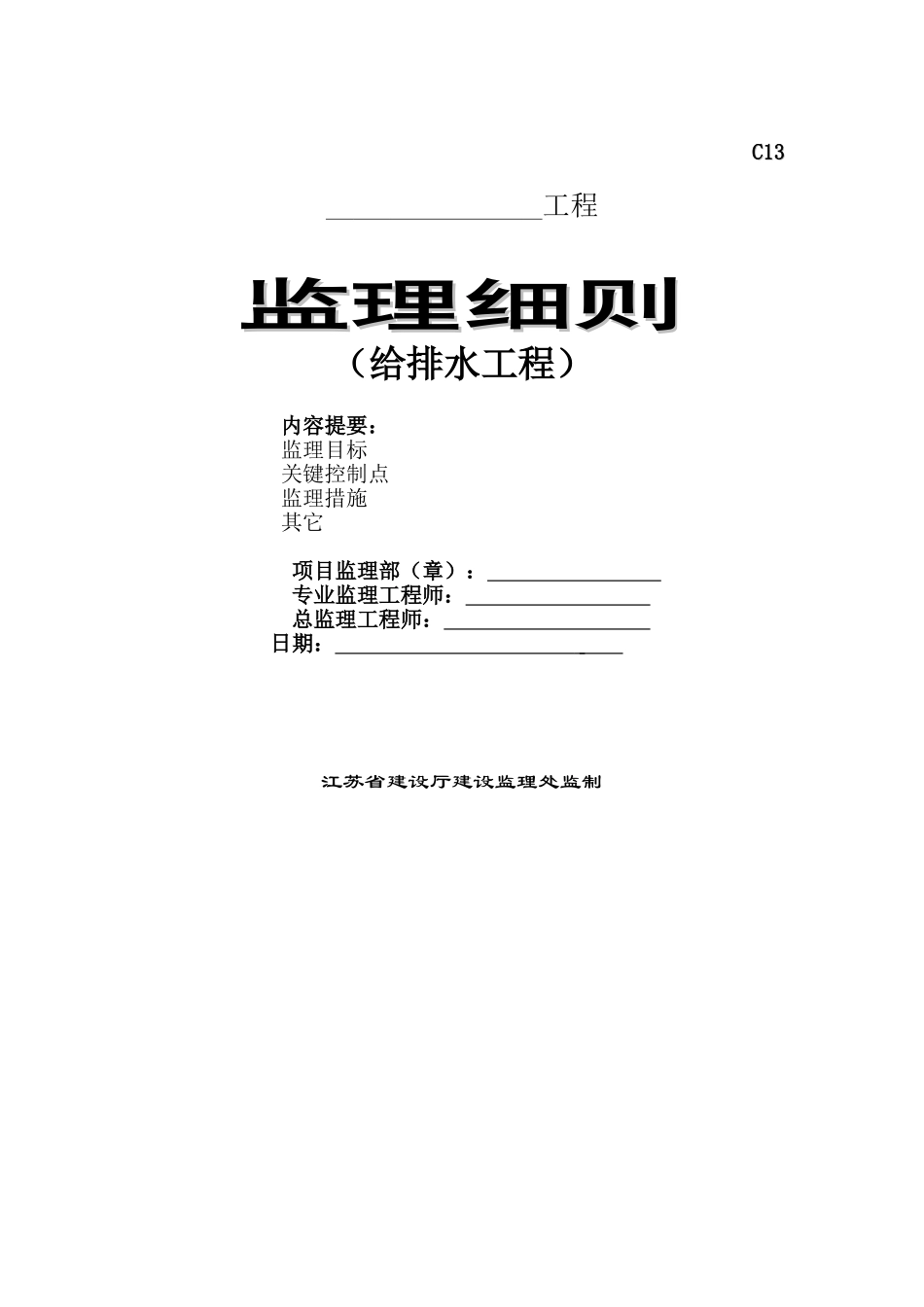

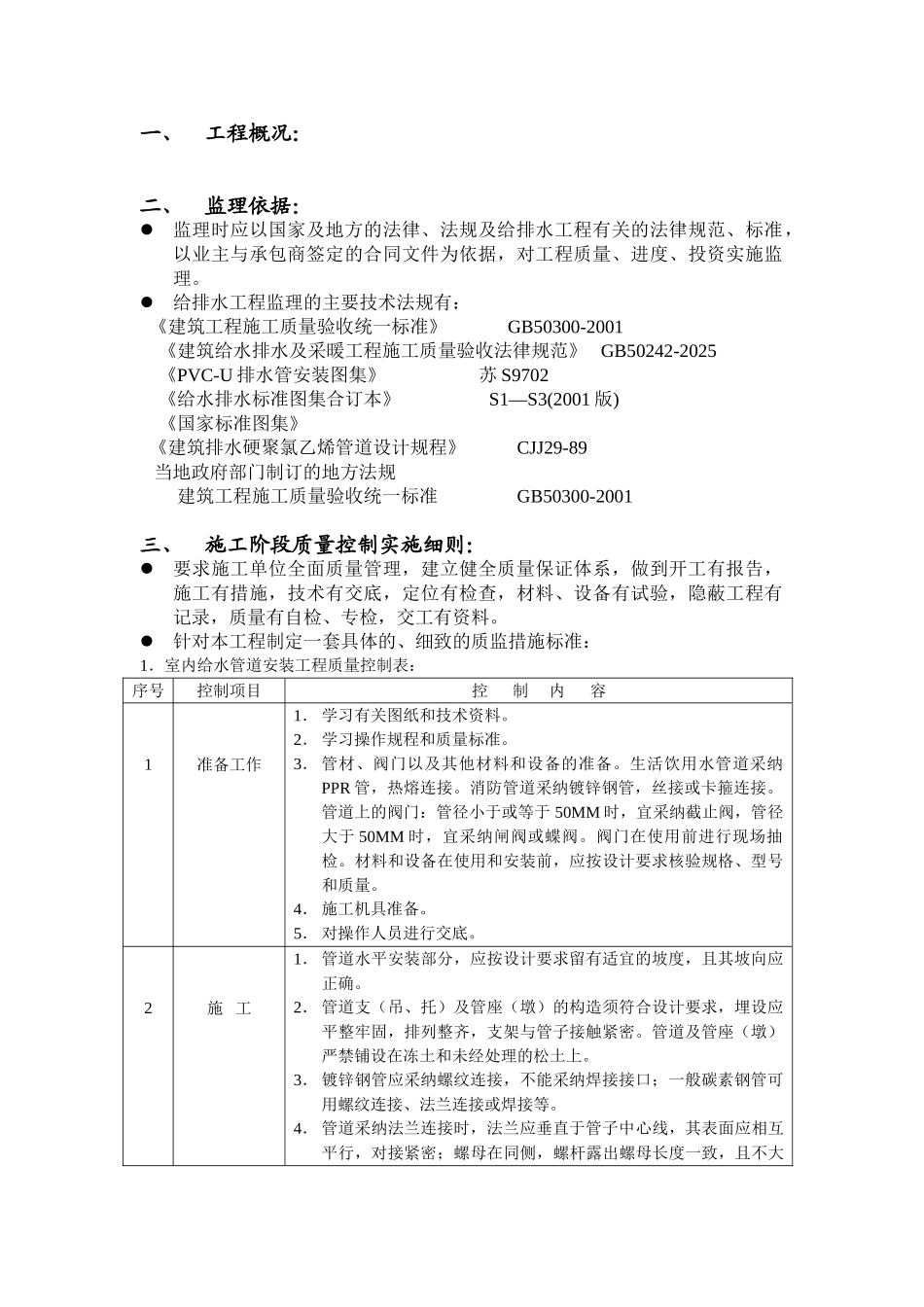

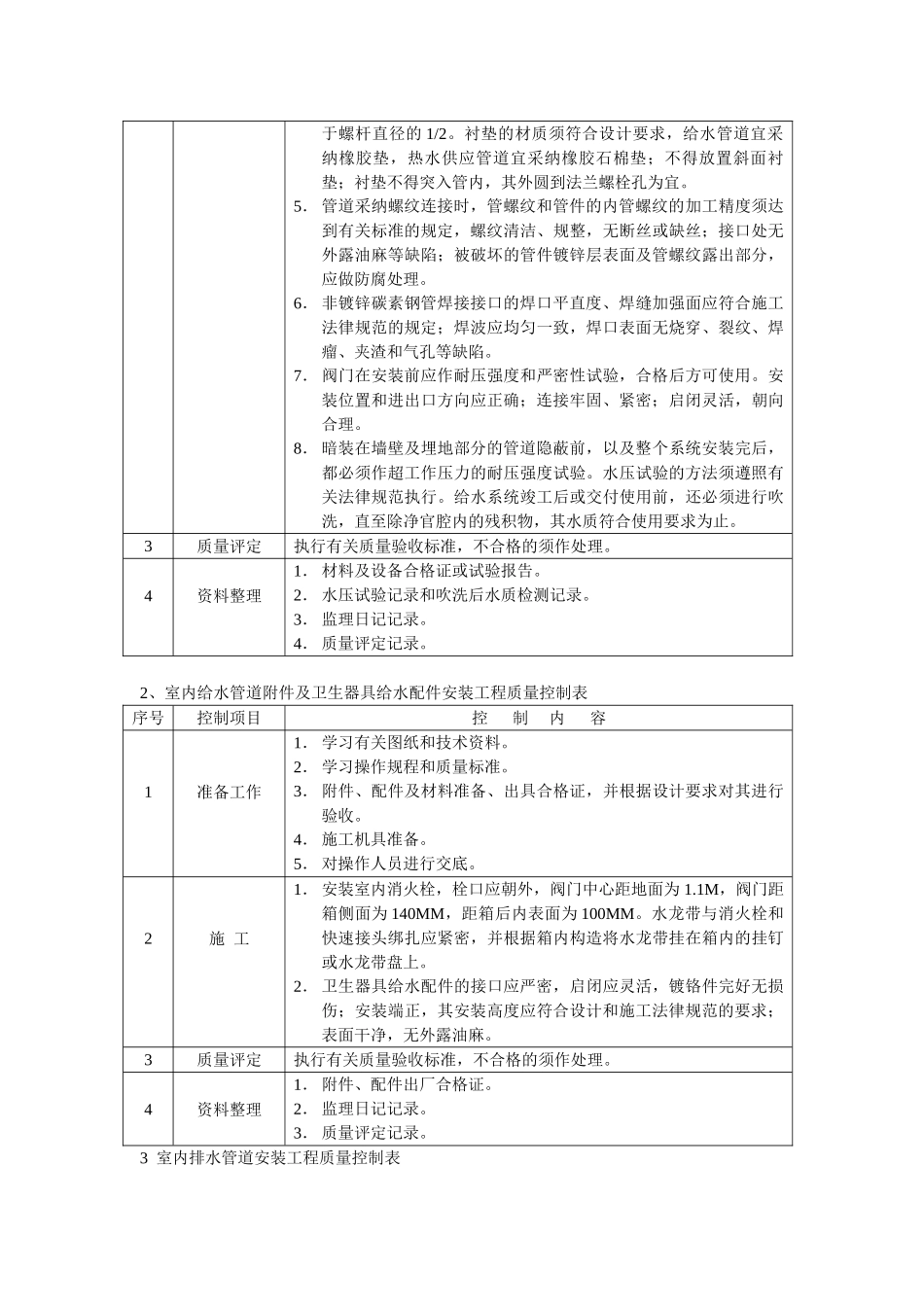

C13C13 工程监理细则监理细则（给排水工程） 内容提要： 监理目标 关键控制点 监理措施 其它 项目监理部（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅建设监理处监制一、工程概况：二、监理依据：监理时应以国家及地方的法律、法规及给排水工程有关的法律规范、标准，以业主与承包商签定的合同文件为依据，对工程质量、进度、投资实施监理。给排水工程监理的主要技术法规有： 《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-2025《PVC-U 排水管安装图集》 苏 S9702《给水排水标准图集合订本》 S1—S3(2001 版)《国家标准图集》 《建筑排水硬聚氯乙烯管道设计规程》 CJJ29-89 当地政府部门制订的地方法规建筑工程施工质量验收统一标准 GB50300-2001三、施工阶段质量控制实施细则：要求施工单位全面质量管理，建立健全质量保证体系，做到开工有报告，施工有措施，技术有交底，定位有检查，材料、设备有试验，隐蔽工程有记录，质量有自检、专检，交工有资料。针对本工程制定一套具体的、细致的质监措施标准：1．室内给水管道安装工程质量控制表：序号控制项目控 制 内 容1准备工作1． 学习有关图纸和技术资料。2． 学习操作规程和质量标准。3． 管材、阀门以及其他材料和设备的准备。生活饮用水管道采纳PPR 管，热熔连接。消防管道采纳镀锌钢管，丝接或卡箍连接。管道上的阀门：管径小于或等于 50MM 时，宜采纳截止阀，管径大于 50MM 时，宜采纳闸阀或蝶阀。阀门在使用前进行现场抽检。材料和设备在使用和安装前，应按设计要求核验规格、型号和质量。4． 施工机具准备。5． 对操作人员进行交底。2施 工1． 管道水平安装部分，应按设计要求留有适宜的坡度，且其坡向应正确。2． 管道支（吊、托）及管座（墩）的构造须符合设计要求，埋设应平整牢固，排列整齐，支架与管子接触紧密。管道及管座（墩）严禁铺设在冻土和未经处理的松土上。3． 镀锌钢管应采纳螺纹连接，不能采纳焊接接口；一般碳素钢管可用螺纹连接、法兰连接或焊接等。4． 管道采纳法兰连接时，法兰应垂直于管子中心线，其表面应相互平行，对接紧密；螺母在同侧，螺杆露出螺母长度一致，且不大于螺杆直径的 1/2。衬垫的材质须符合设计要求，给水管道宜采纳橡胶垫，热水供应管道宜采纳橡胶石棉垫；不得放置斜面衬垫；衬垫不得突入管内，其外圆到法兰螺栓孔为...
