老虎SATWE后处理软件梁使用说明2025-12-21

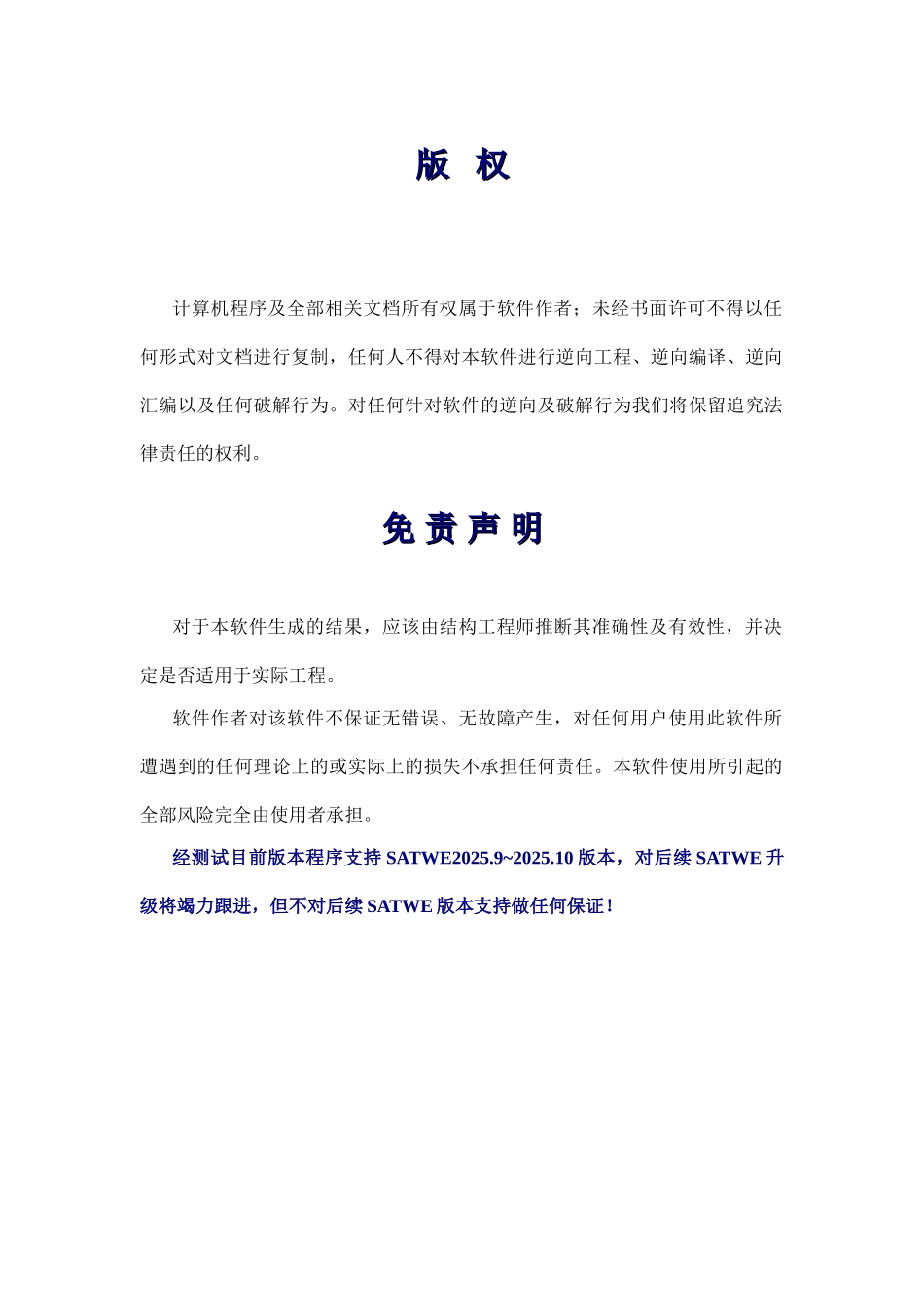

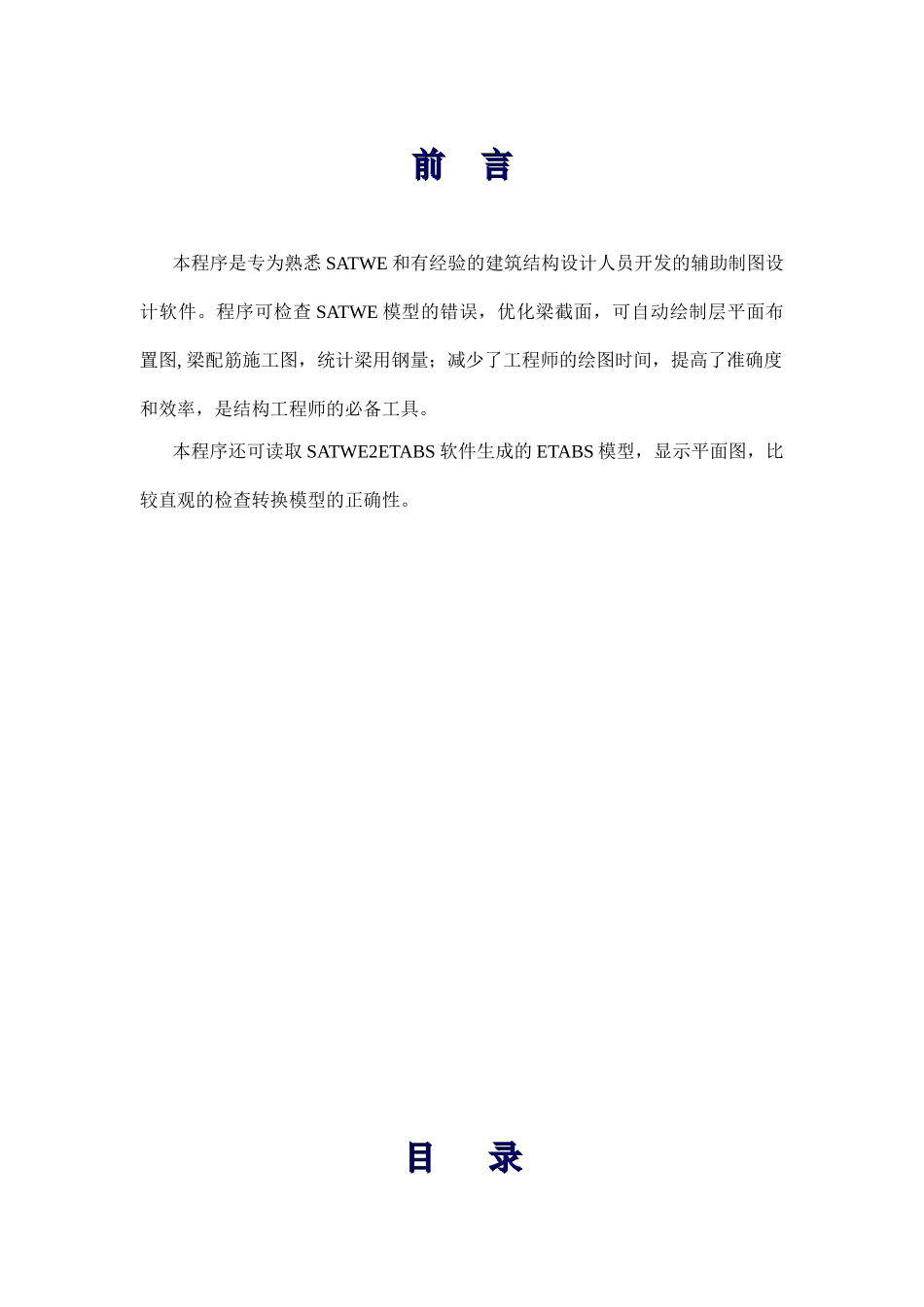

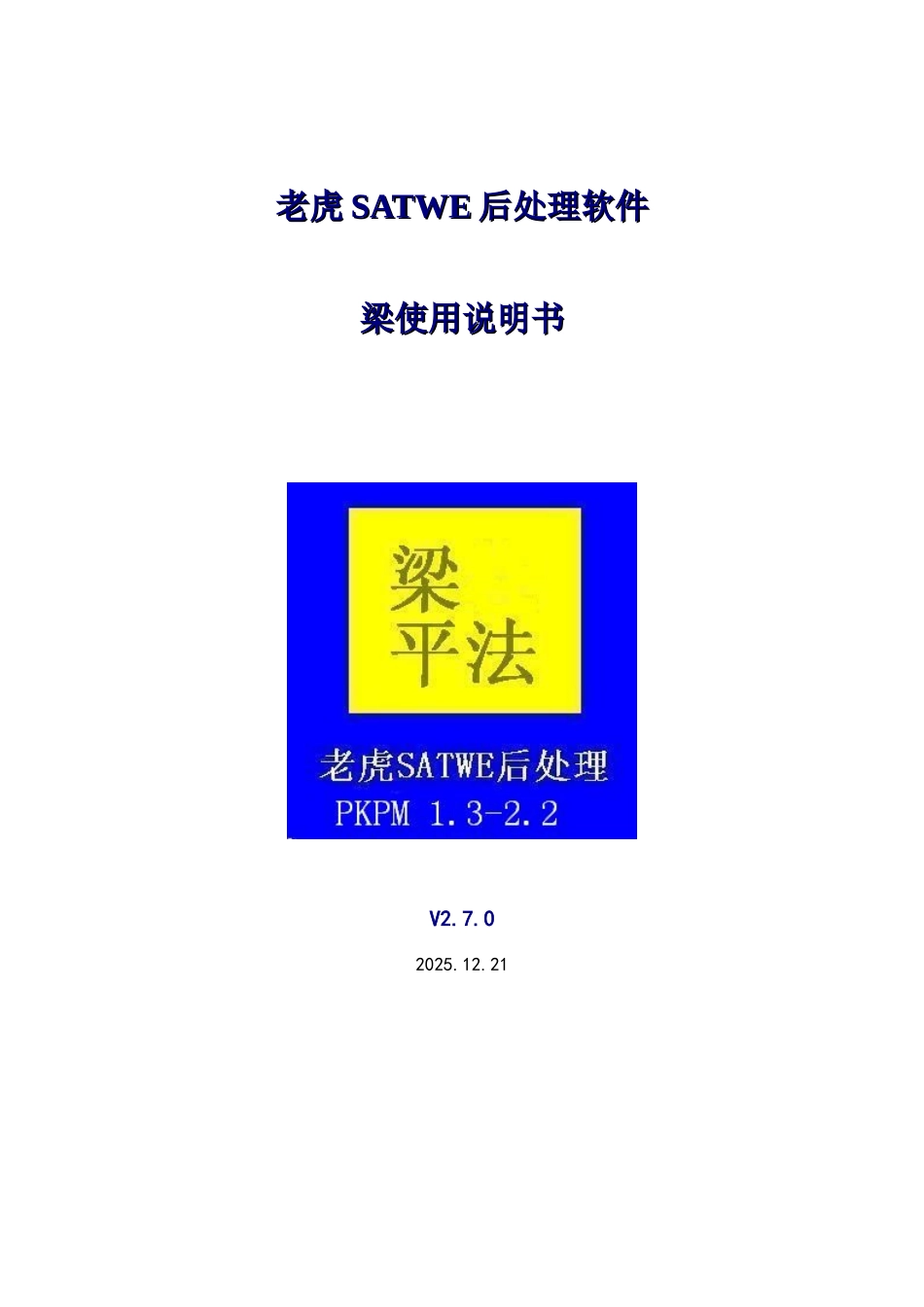

老虎老虎 SATWESATWE 后处理后处理软件软件梁使用说明书梁使用说明书V2.7.0 2025.12.21版版 权权 计算机程序及全部相关文档所有权属于软件作者；未经书面许可不得以任何形式对文档进行复制，任何人不得对本软件进行逆向工程、逆向编译、逆向汇编以及任何破解行为。对任何针对软件的逆向及破解行为我们将保留追究法律责任的权利。免免 责责 声声 明明对于本软件生成的结果，应该由结构工程师推断其准确性及有效性，并决定是否适用于实际工程。软件作者对该软件不保证无错误、无故障产生，对任何用户使用此软件所遭遇到的任何理论上的或实际上的损失不承担任何责任。本软件使用所引起的全部风险完全由使用者承担。经测试目前版本程序支持 SATWE2025.9~2025.10 版本，对后续 SATWE 升级将竭力跟进，但不对后续 SATWE 版本支持做任何保证！前前 言言本程序是专为熟悉 SATWE 和有经验的建筑结构设计人员开发的辅助制图设计软件。程序可检查 SATWE 模型的错误，优化梁截面，可自动绘制层平面布置图, 梁配筋施工图，统计梁用钢量；减少了工程师的绘图时间，提高了准确度和效率，是结构工程师的必备工具。本程序还可读取 SATWE2ETABS 软件生成的 ETABS 模型，显示平面图，比较直观的检查转换模型的正确性。目目 录录第一章 软件安装、运行及功能简介 1.1 软件安装1.2 软件运行1.3 软件特色功能简介第二章 软件的基本参数及总体信息设置 2.1 设置 SATWE 基本参数2.2 项目信息中参数设置2.3 层信息参数设置2.4 显示 SATWE/ETABS 层平面2.5 地震剪力调整系数、层侧向刚度比2.6 SATWE 模型检查与预对称2.7 总体信息其它参数第三章 框架梁设计 3.1 梁平法配筋图绘制参数设置3.2 梁平法配筋图绘制3.3 梁平法图配筋简图说明第四章 常见问题疑问解答 附录一： AUTOCAD 图层重命名等常用命令使用方法 第一章第一章 软件安装、运行及功能简介软件安装、运行及功能简介1.1 1.1 软件安装软件安装运行程序安装文件“老虎 SATWE 后处理软件 V270.EXE”文件，然后顺序点击下一步，即可弹出许可协议窗口，选择“接受协议条款”即可激活界面“下一步”按钮；接下来我们继续点击“下一步”来选择程序安装目录后，继续点击“下一步”，出现图 1.1-2 则程序安装完成，程序将自动在桌面及开始菜单下产生程序及 CAD 模板的快捷方式。图 1.1-1图 1.1-2提示：软件使用过程中请用户不要拔除加密锁，如用加密锁启...
