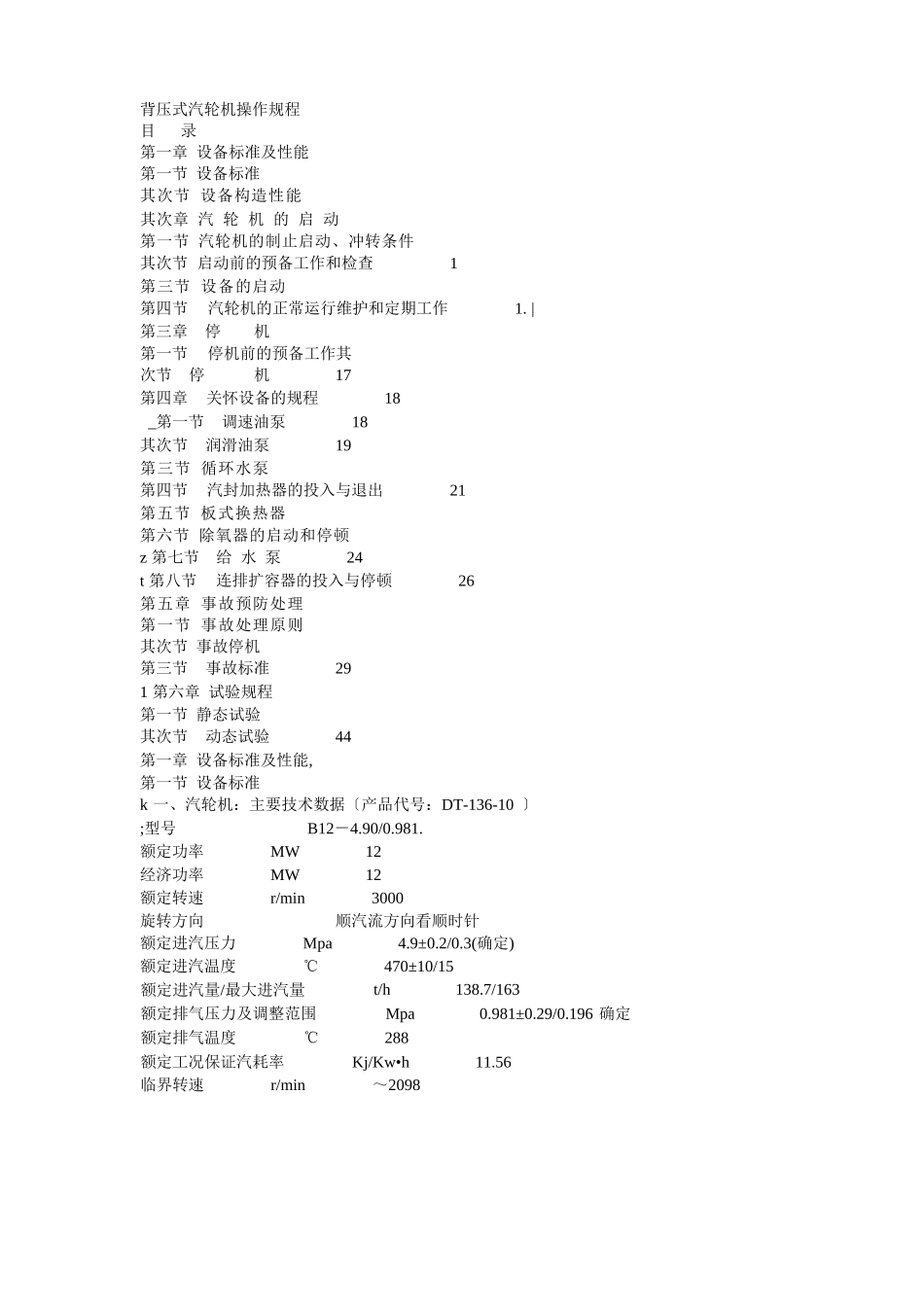

背压式汽轮机操作规程

背压式汽轮机操作规程目录第一章 设备标准及性能第一节 设备标准其次节 设备构造性能其次章 汽 轮 机 的 启 动第一节 汽轮机的制止启动、冲转条件其次节 启动前的预备工作和检查1第三节 设备的启动第四节 汽轮机的正常运行维护和定期工作1. |第三章 停机第一节 停机前的预备工作其次节 停机17第四章 关怀设备的规程18_第一节 调速油泵18其次节 润滑油泵19第三节 循环水泵第四节 汽封加热器的投入与退出21第五节 板式换热器第六节 除氧器的启动和停顿z 第七节 给 水 泵24t 第八节 连排扩容器的投入与停顿26第五章 事故预防处理第一节 事故处理原则其次节 事故停机第三节 事故标准291 第六章 试验规程第一节 静态试验其次节 动态试验44第一章 设备标准及性能, 第一节 设备标准k 一、汽轮机：主要技术数据〔产品代号：DT-136-10 〕;型号B12－4.90/0.981.额定功率MW12经济功率MW12额定转速r/min3000旋转方向顺汽流方向看顺时针额定进汽压力Mpa4.9±0.2/0.3(确定)额定进汽温度℃470±10/15额定进汽量/最大进汽量t/h138.7/163额定排气压力及调整范围Mpa0.981±0.29/0.196 确定额定排气温度℃288额定工况保证汽耗率Kj/Kw•h11.56临界转速r/min～2098额定转速时振动值Mm≤0.03临界转速时振动值Mm≤0.15汽轮机安装时最大件重量T～14.5汽轮机检修时最大件重量T～14.5转子重量T2.98汽轮机外形尺寸〔运行平台以上〕M4.795×4.12×2.64〔L×W×H〕汽轮机中心标高〔距运行平台〕M0.75二、汽轮机调整保安润滑系统转速摇摆值r/min±15转速不等率﹪4.5±0.5调速缓慢率﹪≤0.5排汽压力不等率、﹪10排汽调压缓慢率﹪≤2空负荷同步器调速范围﹪－4～＋7 主油泵压增Mpa1.0792Ι 路脉冲油压与主油泵进口油压差Mpa0.363危机遮断器动作转速r/min3300～3360轴向位移保安装置动作时转子相对位移值mm1.0润滑油压Mpa0.08～0.12汽轮机油牌号L-STA32#三、整定值排气压力高限报警Mpa〔表〕排气温度高限报警℃排汽安全阀动作压力Mpa1.29～1.31〔表〕排汽压力低限报警Mpa0.636〔表〕高压电动油泵自启动时主油泵出口压力高压电动油泵自关闭时主油泵出口压力轴向位移遮断器正常位置时把握油压 轴向位移遮断器动作时把握油压MpaMpaMpaMpa＜075〔表〕≥0.95〔表见试验曲线〔表〕0.245〔表〕润滑油压低自启动沟通油泵Mpa0.055〔表〕 润滑油压低自启动直流油泵Mpa0.04〔表〕 润滑油压低停机Mpa0.03〔表〕润滑油压低停盘车Mpa0.015〔表〕...
